Description

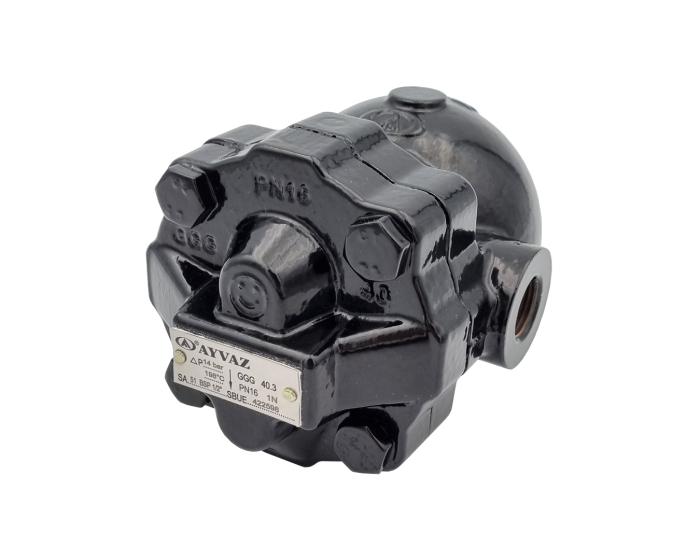

SA51 – Purgeur de Condensat à Flotteur Fonte GS – Élimination Automatique Air Comprimé
Le purgeur de condensat à flotteur SA51 révolutionne l’élimination des condensats dans les
circuits d’air comprimé et de gaz industriels. Spécialement conçu pour l’installation en points bas
des réseaux pneumatiques, cet appareil compact et robuste assure une purge automatique et continue, prévenant
efficacement la corrosion et les dysfonctionnements qui compromettent la performance et la durée de vie des
installations d’air comprimé.
Avantages Clés
Ce purgeur se distingue par sa construction fonte GS haute résistance qui garantit une
durabilité exceptionnelle face aux contraintes mécaniques et thermiques des environnements industriels.
Le mécanisme interne entièrement inoxydable assure une fiabilité à long terme sans risque
de corrosion, même en présence de condensats agressifs ou chargés en impuretés.
Le fonctionnement autonome sans apport d’énergie extérieure élimine les coûts d’exploitation
et garantit un fonctionnement continu même en cas de coupure électrique. Cette indépendance énergétique
constitue un atout majeur pour la fiabilité des installations critiques nécessitant une purge permanente
des condensats.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Série | SA51 – Purgeur flotteur fonte |
| Type | Purgeur automatique à flotteur |
| Corps | Fonte GS (EN-GJS-400-18) |
| Mécanisme interne | Acier inoxydable complet |
| Flotteur | Inox résistant aux condensats |
| Pression de service (PS) | 14 bar maximum |
| Température de service | -20°C à +198°C |
| Raccordement | Taraudé G (BSP cylindrique) |
| Diamètres disponibles | G 1/2″, G 3/4″, G 1″ |
| Écartement face à face | 122 mm |
| Position de montage | Horizontal standard |
| Fonctionnement | Automatique sans énergie |
| Fluides compatibles | Air comprimé, gaz inertes |
| Durée de garantie | 1 an fabricant |
Technologie de Flotteur Haute Performance
Le système à flotteur inoxydable réagit instantanément à l’accumulation de condensats,
ouvrant automatiquement la vanne de purge dès que le niveau atteint le seuil critique. Cette technologie
éprouvée garantit une évacuation immédiate et complète, empêchant la stagnation de liquides qui pourrait
endommager les équipements pneumatiques en aval.
Applications Industrielles Critiques
- Réseaux d’air comprimé : Purge automatique des condensats dans les lignes de distribution, réservoirs et sécheurs
- Systèmes pneumatiques : Protection des actionneurs, vérins et distributeurs contre l’humidité résiduelle
- Installations vapeur basse pression : Évacuation des condensats en ligne vapeur saturée jusqu’à 14 bar
- Compresseurs rotatifs et alternatifs : Purgeur installé en point bas des tuyauteries de refoulement
- Postes de détente et régulation : Maintien de la qualité de l’air traité en aval des appareils de conditionnement
Conseils d’Installation et Maintenance
Positionnement : Installer le purgeur en point bas de la tuyauterie, verticalement ou légèrement incliné pour optimiser l’accumulation et l’évacuation des condensats.
Tuyauterie d’évacuation : Prévoir une décharge libre ou un tuyau de renvoi flexible vers un bac de récupération. Éviter les contre-pressions supérieures à 0,5 bar sur la sortie de purge.
Raccordement : Utiliser du joint téflon ou pâte d’étanchéité filetée sur les filetages G BSP. Serrer modérément pour préserver l’intégrité du corps fonte.
Nettoyage périodique : Détartrer le clapet de purge tous les 6 mois en zones calcaires. Remplacer l’ensemble flotteur-clapet tous les 2-3 ans selon intensité d’utilisation.
Vérification du fonctionnement : Tester manuellement la purge à chaque maintenance. Un blocage persistant indique un encrassement du circuit.
Certifications et Conformités
- Certification EN 12266-1 : Essais d’étanchéité et de résistance mécanique
- Réglementation ATEX/PED : Non applicable (appareil sans énergie, basse pression)
- Matériau Fonte GS : Conforme EN 1561, résistance à la corrosion renforcée
- Garantie constructeur : 1 an sur tous les composants (flotteur, clapet, ressort)
Questions fréquentes
Quelles sont les diamètres disponibles et la pression nominale maximale du SA51 ?
Le purgeur SA51 est disponible en trois diamètres : DN 1/2″, DN 3/4″ et DN 1″. La pression nominale maximale dépend de la classe de fonte GS utilisée, généralement jusqu’à 16 bar pour applications air comprimé standard.
Le SA51 peut-il être installé sur des circuits de gaz inerte ou seulement sur air comprimé ?
Le SA51 est conçu pour l’air comprimé et gaz industriels, y compris les gaz inertes. Son système à flotteur fonctionne indépendamment de la nature du gaz, pourvu que la température et pression respectent les limites de la fonte GS.
Quel est le délai de livraison pour une commande de SA51 en fonte GS ?
Pour connaître les délais de livraison exacts selon votre configuration (DN et quantité), consultez neovanne.com ou contactez notre équipe commerciale qui confirmera la disponibilité et les délais de commande.
