Vanne à sphère laiton VS — sectionnement manuel air comprimé et fluides industriels

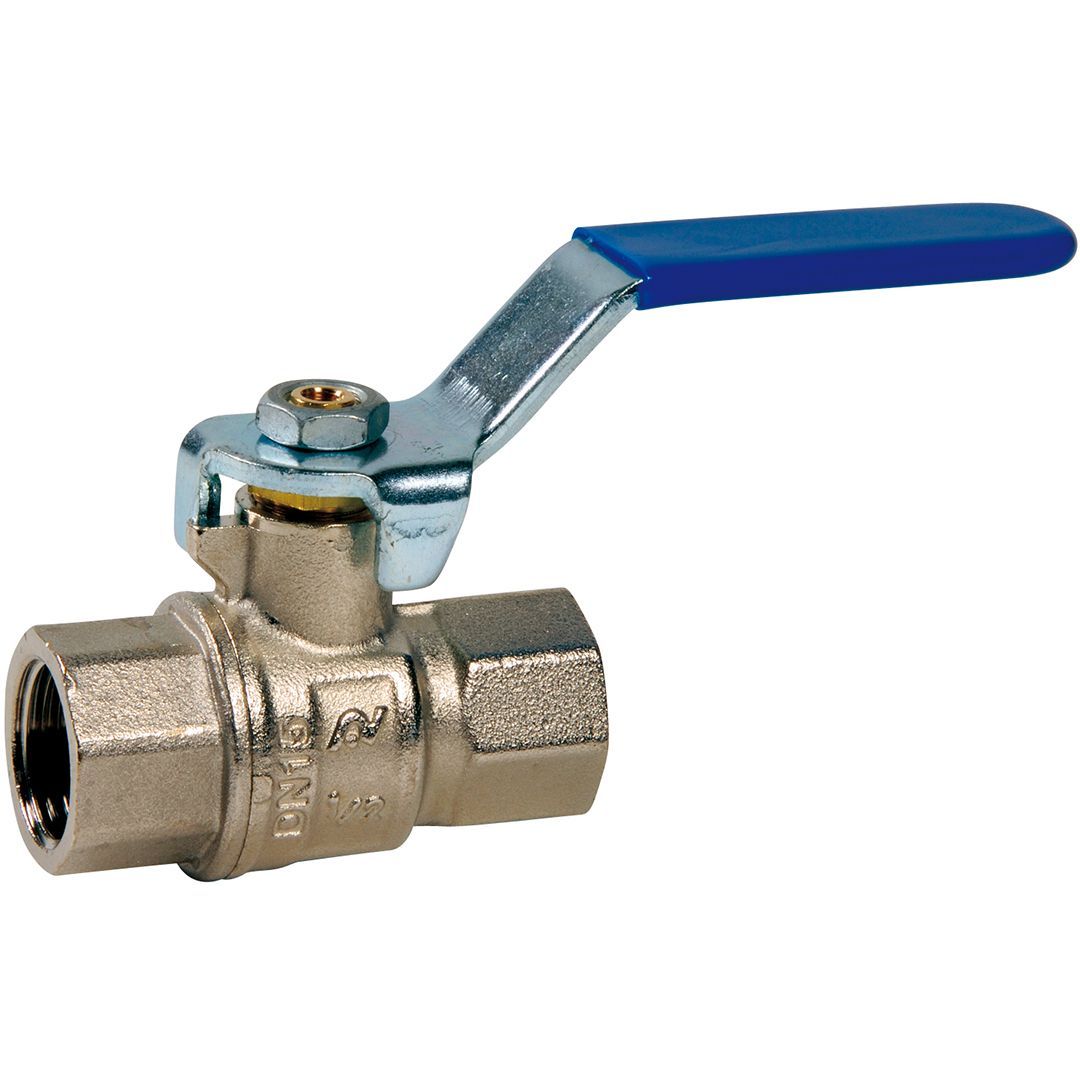

Sur un réseau d’air comprimé en atelier ou en ligne de production, un sectionnement défaillant expose directement à des accidents. Un joint qui fuit à 10 bar dans une section censée être isolée, c’est une pression résiduelle dangereuse, un arrêt non planifié, une perte de productivité immédiate. La vanne à sphère laiton série VS répond à cette contrainte avec un corps CW617N, des sièges PTFE renforcés et un axe inéjectable en laiton CW614N : aucune surpression ne peut éjecter l’axe, même lors d’une manœuvre brusque ou d’un choc de pression.

Le passage intégral de la sphère garantit un coefficient Kv maximal sans perte de charge notable à l’ouverture complète. Pour les réseaux d’air comprimé, cela signifie que le débit n’est pas bridé, contrairement aux vannes à passage réduit qui génèrent des turbulences et des chutes de pression en aval. La commande par levier avec gaine PVC bleue permet une identification visuelle immédiate du fluide selon les conventions couleur industrie, et autorise une manœuvre rapide d’un quart de tour, sans outillage.

Données techniques complètes

Versions disponibles et raccordements

La gamme VS se décline en quatre modèles pour s’adapter aux configurations de réseau existantes, que ce soit en remplacement d’une vanne en ligne ou en installation neuve. Chaque version conserve les mêmes caractéristiques de pression et de température, seul le type de raccordement varie.

Compatibilité fluides

La combinaison CW617N / PTFE / EPDM couvre un large spectre de fluides industriels courants. L’air comprimé est l’application principale, mais la gamme VS convient également à d’autres fluides sous réserve de vérification de compatibilité chimique des joints.

Montage et mise en service

La vanne à sphère VS se monte dans toutes les positions — horizontale, verticale, axe horizontal ou vertical. Aucune orientation préférentielle n’est imposée par la conception. Le filetage BSP selon ISO 228-1 assure l’interchangeabilité avec l’ensemble des raccords et équipements pneumatiques courants présents sur le marché européen.

Avant le premier serrage, appliquer du téflon ou un produit d’étanchéité filetée compatible PTFE. Couple de serrage selon le diamètre : ne pas dépasser les couples recommandés pour ne pas déformer le corps laiton. À l’ouverture complète, le levier est dans l’axe du flux ; à la fermeture, il est perpendiculaire. Cette indication visuelle immédiate est essentielle sur les réseaux où plusieurs vannes sont regroupées.

Contrôle d’étanchéité recommandé après installation : montée en pression progressive jusqu’à la pression de service, maintien 5 minutes, vérification au savon des raccords et du presse-étoupe. En cas de légère fuite au presse-étoupe, un serrage modéré des écrous de compression suffit en général à rétablir l’étanchéité sans démontage.

Passage intégral et performance sur réseau d’air comprimé

Un réseau d’air comprimé correctement dimensionné peut voir ses performances se dégrader si les organes de sectionnement introduisent des restrictions. Avec un passage intégral, le diamètre intérieur de la sphère est égal au diamètre intérieur de la tuyauterie : la perte de charge est minimale, le débit n’est pas limité, et les phénomènes de turbulence en aval sont réduits. C’est particulièrement important pour les postes de travail alimentant des outils pneumatiques (visseuses, meuleuses) où une chute de pression au sectionnement se traduit directement par une baisse de couple ou de vitesse.

La gamme VS DN 2″ (VS40 uniquement) permet de sectionner des collecteurs principaux de distribution, avec une pression de service de 25 bar. Compatible avec la majorité des compresseurs industriels à vis dont la pression de refoulement est comprise entre 8 et 13 bar, mais aussi avec les réseaux haute pression jusqu’à 25 bar utilisés en industrie aéronautique ou en tests d’étanchéité.

Entretien et durée de vie

Les sièges PTFE de la série VS sont auto-lubrifiants : aucun graissage périodique n’est nécessaire. La durabilité dépend principalement de la fréquence de manœuvre et de la qualité de l’air comprimé. Sur un réseau correctement filtré (filtre coalescent en amont), avec une fréquence de manœuvre inférieure à 5 cycles par jour, la durée de vie attendue dépasse 10 ans sans remplacement des joints.

En cas de fuite détectée après plusieurs années de service, le kit de garnitures (sièges PTFE + joints toriques EPDM) permet une remise en état complète sans remplacement du corps. Ce point est économiquement pertinent sur les grands diamètres (DN 1″1/2 et DN 2″) où le remplacement complet de la vanne représente un coût significatif. La disponibilité des pièces détachées est assurée pour l’ensemble de la gamme VS.
