504 – Vanne à Sphère Laiton CW617N Brides PN10/16
À partir de 94,90 € HT

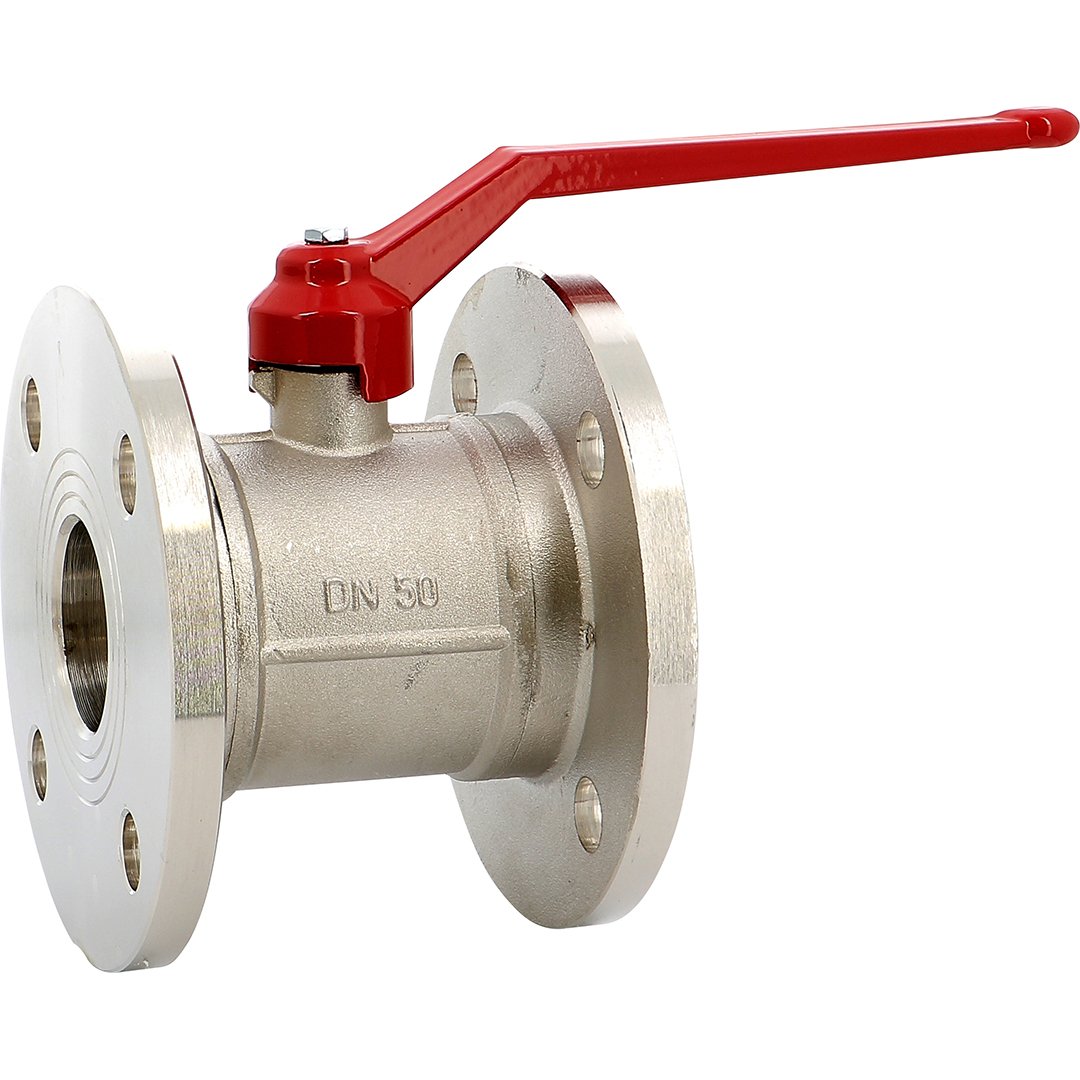

Vanne sphère série 504 laiton CW617N brides PN10/16 – Passage intégral, 16 bar, 120°C. Presse-étoupe PTFE, poignée alu rouge, DN15-100, réseaux eau économiques.
Sélectionner votre référence
| DN | Matière | Diamètre de passage (mm) | Pression Nominale (bar) | Référence | Diamètre de tube (mm) | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|---|---|---|
| DN: 15 | Matière: Laiton | Diamètre de passage (mm): 15 | Pression Nominale (bar): 10 | Référence: 504015 | Diamètre de tube (mm): 10 | Prix: 94,90 € | Disponibilité: En stock | ||
| DN: 20 | Matière: Laiton | Diamètre de passage (mm): 20 | Pression Nominale (bar): 10 | Référence: 504020 | Diamètre de tube (mm): 10 | Prix: 107,93 € | _delai_expedition: En stock | ||
| DN: 25 | Matière: Laiton | Diamètre de passage (mm): 25 | Pression Nominale (bar): 10 | Référence: 504025 | Diamètre de tube (mm): 10 | Prix: 133,99 € | _delai_expedition: En stock | ||
| DN: 32 | Matière: Laiton | Diamètre de passage (mm): 32 | Pression Nominale (bar): 10 | Référence: 504032 | Diamètre de tube (mm): 10 | Prix: 201,00 € | _delai_expedition: En stock | ||
| DN: 40 | Matière: Laiton | Diamètre de passage (mm): 40 | Pression Nominale (bar): 10 | Référence: 504040 | Diamètre de tube (mm): 10 | Prix: 263,00 € | _delai_expedition: En stock | ||
| DN: 50 | Matière: Laiton | Diamètre de passage (mm): 49 | Pression Nominale (bar): 10 | Référence: 504050 | Diamètre de tube (mm): 10 | Prix: 326,00 € | _delai_expedition: En stock | ||
| DN: 65 | Matière: Laiton | Diamètre de passage (mm): 60 | Pression Nominale (bar): 10 | Référence: 504065 | Diamètre de tube (mm): 10 | Prix: 448,00 € | _delai_expedition: En stock | ||
| DN: 80 | Matière: Laiton | Diamètre de passage (mm): 74 | Pression Nominale (bar): 10 | Référence: 504080 | Diamètre de tube (mm): 10 | Prix: 617,00 € | _delai_expedition: En stock | ||
| DN: 100 | Matière: Laiton | Diamètre de passage (mm): 94 | Pression Nominale (bar): 10 | Référence: 504100 | Diamètre de tube (mm): 10 | Prix: 810,00 € | _delai_expedition: En stock |
504 – Vanne à Sphère Laiton CW617N Brides PN10/16 – Sectionnement Économique Réseaux Eau
La vanne à sphère laiton série 504 révolutionne le sectionnement économique des réseaux d’eau par sa
construction laiton CW617N robuste et son raccordement à brides PN10/16 polyvalent. Spécialement
conçue pour les réseaux d’adduction et de distribution d’eau potable, cette vanne à passage intégral
garantit un sectionnement fiable jusqu’à 16 bars avec un excellent rapport qualité-prix pour équiper
économiquement toutes les installations de plomberie et génie climatique.
Avantages Clés
Cette vanne se distingue par sa polyvalence PN10/16 qui permet son installation
sur les réseaux 10 bars standard et les circuits haute pression 16 bars sans modification. La
construction laiton CW617N conforme EN 12165 offre une résistance à la corrosion
exceptionnelle et une durabilité optimale dans tous les environnements aquatiques.
Le passage intégral garantit des pertes de charge minimales et un débit optimal,
essentiel pour l’efficacité énergétique des installations. L’étanchéité par presse-étoupe
PTFE assure une fiabilité parfaite même après des milliers de cycles de manœuvre tout
en simplifiant la maintenance préventive.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Série | 504 – Vanne sphère laiton économique |
| Corps | Laiton CW617N selon EN 12165 |
| Sphère | Laiton CW617N passage intégral |
| Axe | Laiton CW617N inéjectable |
| Étanchéité | Presse-étoupe PTFE haute performance |
| Sièges | PTFE résistant à l’usure |
| Poignée | Aluminium rouge cadenassable |
| Raccordement | À brides PN10/16 selon EN 1092 |
| Gamme dimensionnelle | DN15 à DN100 |
| Pression de service (PS) | 16 bar (PN16) |
| Température de service | -10°C à +120°C |
| Fluides compatibles | Eau potable, eau chaude sanitaire |
| Étanchéité siège | Classe A selon EN 12266-1 |
| Manœuvre | 1/4 de tour (90°) |
| Durée de garantie | 2 ans fabricant |
Applications Réseaux Eau Standards
La vanne série 504 trouve son application optimale dans tous les réseaux d’eau
nécessitant un sectionnement économique et fiable :
- Adduction d’eau potable : Sectionnement des réseaux de distribution urbaine
- Eau chaude sanitaire : Isolation des circuits de bouclage et distribution
- Chauffage central : Sectionnement des circuits primaires et secondaires
- Irrigation : Contrôle des réseaux d’arrosage et distribution agricole
- Industries légères : Sectionnement des circuits de process et nettoyage
Construction Laiton CW617N Premium
Le laiton CW617N selon EN 12165 (équivalent CuZn40Pb2) offre un équilibre optimal
entre usinabilité, résistance à la corrosion et propriétés mécaniques. Cette composition avec 2%
de plomb facilite l’usinage de précision tout en conservant d’excellentes propriétés anticorrosion
dans les environnements aquatiques. Pour les applications haute pression et fluides critiques, découvrez aussi nos robinets à boisseau sphérique inox haute pression.
Polyvalence PN10/16
La double certification PN10/16 offre une flexibilité exceptionnelle d’installation :
utilisation en PN10 pour les réseaux standard 10 bars, ou en PN16 pour les applications haute
pression jusqu’à 16 bars. Cette polyvalence simplifie la gestion des stocks et l’adaptation
aux différentes spécifications de projet. Pour des solutions de sectionnement complémentaires, consultez nos vannes à opercule laiton monobloc PN16.
Guide d’Installation Simplifié
L’installation s’effectue par raccordement à brides PN10 ou PN16 selon
EN 1092. La poignée aluminium rouge permet une identification immédiate de l’état
ouvert/fermé et offre une prise en main ergonomique pour manœuvre manuelle.
Points critiques d’installation :
- Utiliser des joints de brides compatibles avec la température de service
- Respecter le sens d’écoulement pour optimiser les performances hydrauliques
- Prévoir l’accessibilité pour manœuvre de la poignée rouge
- Vérifier l’alignement des brides pour éviter les contraintes mécaniques
- Respecter les couples de serrage selon la pression nominale utilisée.
Étanchéité PTFE Haute Performance
Le presse-étoupe PTFE assure une étanchéité parfaite de l’axe même en service
intensif. Les sièges PTFE garantissent une étanchéité siège classe A selon EN 12266-1 avec
un taux de fuite inférieur aux exigences les plus strictes des réseaux d’eau potable.
Conception Passage Intégral
Le passage intégral élimine les rétrécissements et optimise les débits en
maintenant le diamètre nominal sur toute la longueur de la vanne. Cette conception garantit
des pertes de charge minimales, réduisant la consommation énergétique des systèmes de pompage
et optimisant les performances hydrauliques.
Maintenance et Durabilité
La construction laiton monobloc minimise les points d’usure et prolonge la
durée de vie. Le presse-étoupe PTFE ne nécessite aucune maintenance préventive particulière.
La poignée aluminium résiste à la corrosion et conserve sa fonctionnalité même après des
années d’exposition aux intempéries.
Gamme et Disponibilité
La série 504 couvre les diamètres DN15 à DN100 pour équiper toutes les installations de
plomberie et génie climatique. La disponibilité en stock (livraison sous 1 à 3 jours)
assure une réactivité optimale pour vos projets de construction neuve et de rénovation
des réseaux d’eau.
La vanne à sphère série 504 conjugue économie d’investissement, polyvalence PN10/16 et
fiabilité laiton éprouvée, constituant la solution de référence pour le sectionnement
économique et durable de tous vos réseaux d’adduction et distribution d’eau.
Questions fréquentes
Quelle est la pression maximale de fonctionnement de cette vanne à sphère laiton CW617N ?
La vanne 504 supporte une pression nominale (PN) jusqu’à 16 bars, ce qui la rend adaptée aux réseaux d’eau potable standard et aux applications haute pression modérées. Elle est disponible en quatre versions PN : 9, 12, 15 et 16 bars.
Peut-on installer cette vanne sur des réseaux d’eau potable avec raccordement à brides PN10/16 ?
Oui, le raccordement à brides PN10/16 la rend directement compatible avec les réseaux d’adduction et de distribution d’eau potable. Son passage intégral garantit un sectionnement fiable sans restriction de débit pour un DN10.
Quel est le délai de livraison pour commander la vanne 504 auprès de neovanne.com ?
Nous vous recommandons de contacter directement neovanne.com pour connaître les délais de livraison selon votre quantité et votre localisation. Les stocks et délais peuvent varier en fonction de la référence PN souhaitée.
| DN | 100, 15, 20, 25, 32, 40, 50, 65, 80 |
|---|---|
| Matière | Laiton |
| Ecartement (mm) | 100, 110, 125, 140, 150, 170, 65, 80, 85 |
| Diamètre de passage (mm) | 15, 20, 25, 32, 40, 49, 60, 74, 94 |
| Pression Nominale (bar) | 12, 15, 16, 9 |
| Température Mini (°C) | -10 |
| Température Maxi (°C) | 120 |
| Référence | 504015, 504020, 504025, 504032, 504040, 504050, 504065, 504080, 504100, RDCC1109050, RDCC1109063, RDCC1109075, RDCC1109090, RDCC125110110, RDCC12511063, RDCC12511090, RDCC140125110, RDCC14012590, RDCC160140110, RDCC252016, RDCC252020, RDCC322516, RDCC322520, RDCC322525, RDCC403220, RDCC403225, RDCC403232, RDCC504025, RDCC504032, RDCC504040, RDCC635032, RDCC635040, RDCC635050, RDCC756340, RDCC756350, RDCC756363, RDCC907550, RDCC907563, RDCC907575 |
| Diamètre de tube (mm) | 10 |
