Description

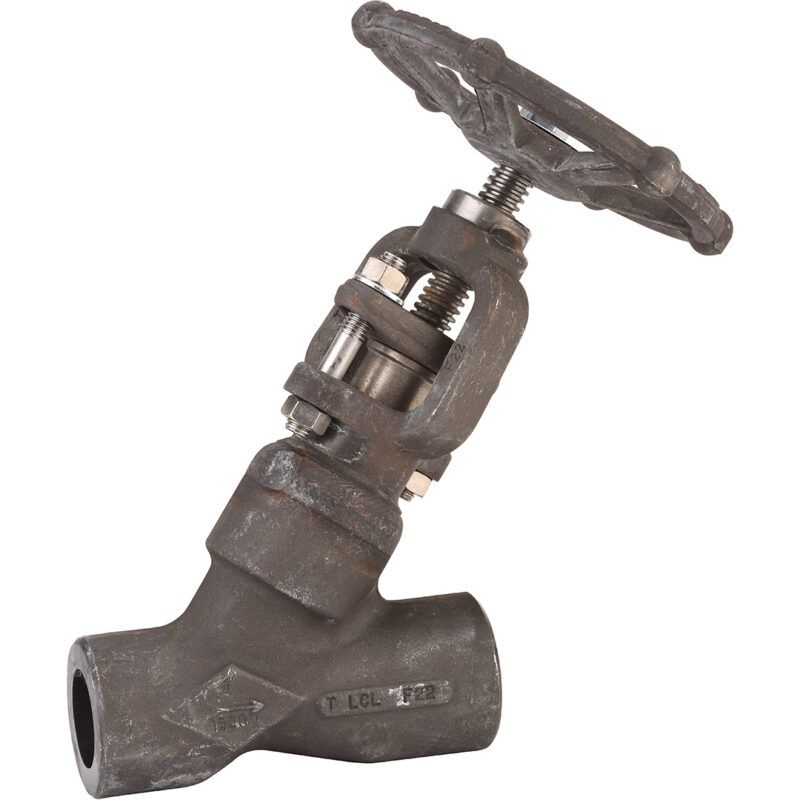

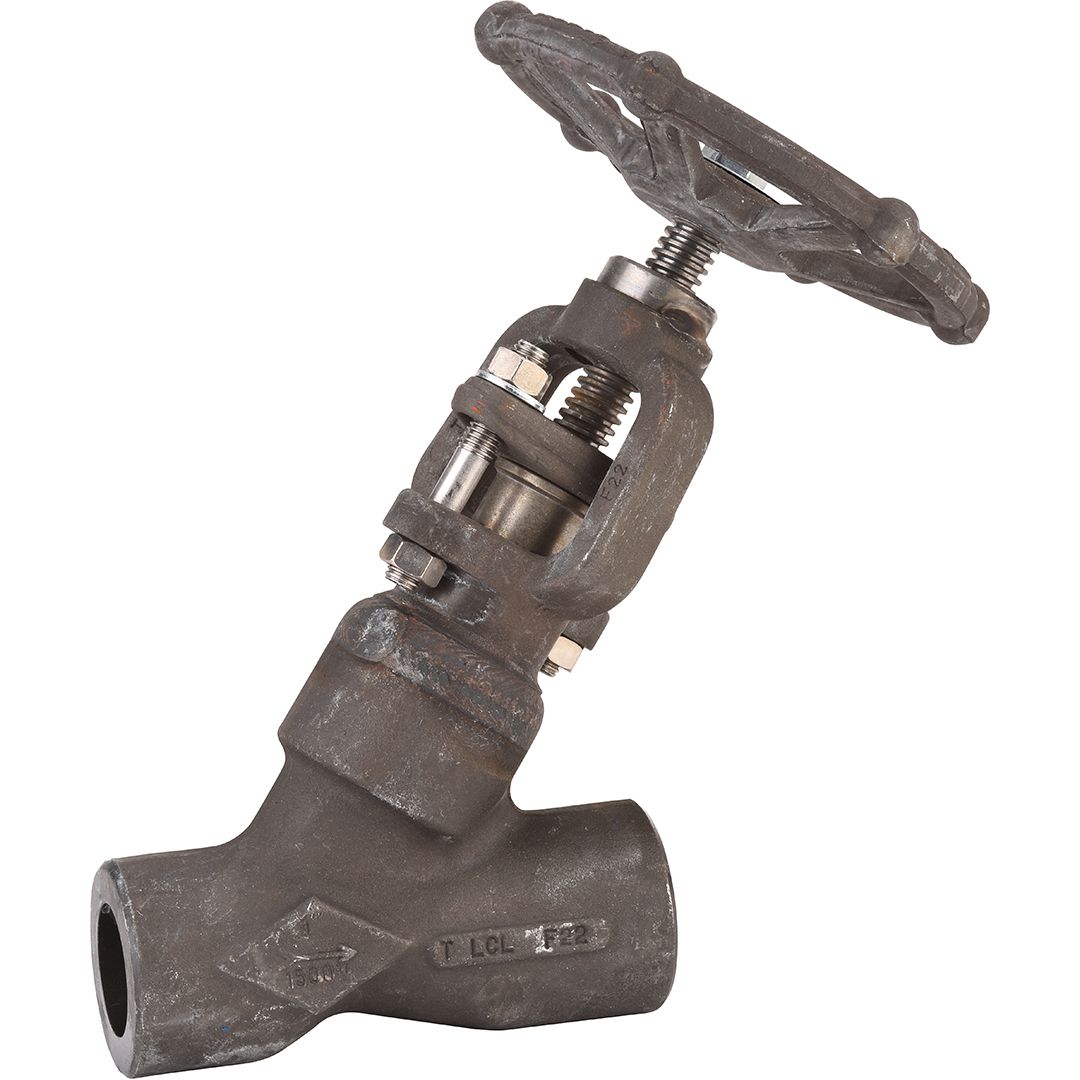

Robinet à Soupape Forgé Série 406 : Excellence pour l’Industrie Pétrolière et Pétrochimique
Le robinet à soupape Série 406 d’OMB représente le summum de la technologie forgée pour les applications les plus critiques de l’industrie. Conçu en acier forgé A182 F22 avec un siège incliné et une finition TRIM 5 (stellite), il est spécialement développé pour les réseaux de pétrole, de vapeur haute pression, de chimie et de pétrochimie.
Sa conception forgée garantit une résistance mécanique exceptionnelle, lui permettant de fonctionner à des pressions extrêmes (jusqu’à 258 bar) et des températures très élevées (jusqu’à 540°C). Le raccordement par soudage Socket Welding (SW) assure une intégration parfaite et définitive dans les installations haute pression.
Avantages Clés et Points Forts
- Robustesse Extrême : La construction forgée en acier A182 F22 offre une résistance mécanique supérieure aux vannes moulées, indispensable pour les applications haute pression et haute température.
- Finition TRIM 5 (Stellite) : Les surfaces de contact (siège et clapet) sont revêtues de stellite, garantissant une résistance exceptionnelle à l’usure, à l’érosion et à la corrosion.
- Performance Haute Pression : Certifié Class 1500 (258 bar), il répond aux exigences les plus sévères des installations pétrolières et pétrochimiques.
- Sécurité Certifiée : Homologué ATEX pour une utilisation en zones à risque d’explosion, garantissant la sécurité dans les environnements les plus dangereux.
- Passage Intégral : Le design à clapet anti-retour minimise les pertes de charge et réduit les zones de turbulence, optimisant les performances hydrauliques.
Caractéristiques Techniques Générales
| Caractéristique | Spécification |
|---|---|
| Type de vanne | Robinet à soupape forgé, siège incliné, tige montante |
| Matériaux | Corps Acier forgé A182 F22, TRIM 5 (Stellite) |
| Pression de Service (PS) | 258 bar (Class 1500) |
| Plage de Température (TS) | -29°C à +540°C |
| Raccordement | À souder Socket Welding (SW) |
| Étanchéité | Presse-étoupe graphite |
| Certifications | CE, ATEX, ISO 15761, API 602 |
La Série 406 est la solution de référence pour les applications les plus exigeantes de l’industrie pétrolière, alliant résistance extrême, sécurité maximale et performance durable.
Questions fréquentes
Quels sont les débits nominaux et pressions nominales maximales supportées par la Série 406 selon les diamètres DN disponibles?
La Série 406 couvre les DN 11, 15, 19.5, 31.5 et 39 mm en acier forgé A182 F22, avec des capacités PN adaptées à chaque diamètre pour les applications haute pression vapeur et pétrochimie. Les caractéristiques exactes de débit et PN varient par taille; nous recommandons de consulter la fiche technique détaillée pour votre DN spécifique.
La finition TRIM 5 (stellite) offre-t-elle une meilleure résistance à l’usure et à la corrosion pour les applications pétrochimiques agressives?
Oui, le revêtement stellite (TRIM 5) garantit une résistance exceptionnelle à l’usure, la cavitation et la corrosion des fluides agressifs rencontrés en pétrochimie et raffinage. Cette finition prolonge significativement la durée de vie du clapet et maintient l’étanchéité en conditions sévères.
Quel est le délai de livraison pour une commande de robinets Série 406 avec raccordement bride ou SW?
Les délais dépendent du DN, de la configuration (bride/SW) et de la charge de production; contactez directement neovanne.com avec vos spécifications exactes pour obtenir un devis et un délai de livraison précis adapté à votre besoin industriel.
