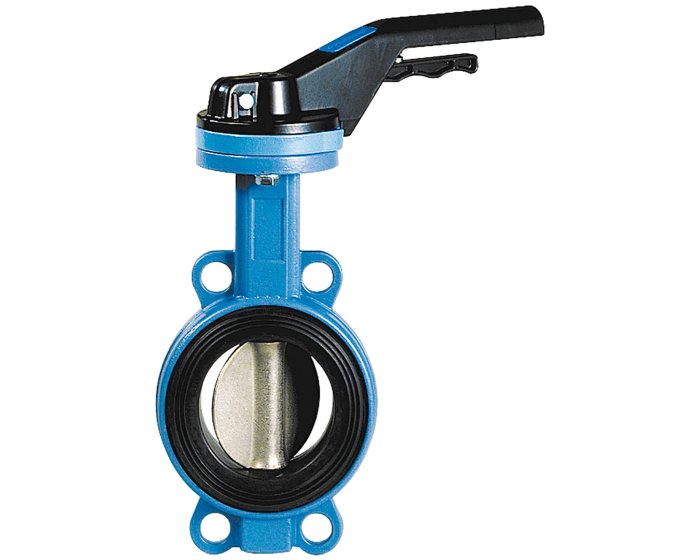

1151, Robinet à Papillon Wafer Excellence, Sectionnement Polyvalent Marine Bureau Veritas Certifié
Le robinet à papillon série 1151 Wafer Excellence révolutionne le sectionnement polyvalent des fluides industriels par sa
construction fonte GS robuste et sa certification Marine Bureau Veritas. Spécialement
conçu pour les applications marines, pétrolières, énergétiques et aéronautiques, ce robinet Wafer compact
garantit un sectionnement fiable jusqu’à 16 bars et 90°C avec une étanchéité NBR adaptée à une gamme exceptionnelle
de fluides industriels (fuel, gaz naturel, eau, huiles, air comprimé) et une durée de vie exceptionnelle de 10 ans.
Avantages Clés
Ce robinet se distingue par sa certification Marine Bureau Veritas qui garantit la conformité aux exigences marines les plus
strictes pour les installations en milieux hostiles. La construction type Wafer à oreilles de centrage offre une compacité
optimale et un encombrement minimal essentiels pour les installations maritimes et aérospatiales où l’espace est critique.
Le papillon inox avec axe inox offre une résistance remarquable à la corrosion marine et aux environnements salins agressifs.
La manchette NBR démontable assure une étanchéité polyvalente compatible avec une gamme exceptionnellement large de fluides
industriels tout en conservant les performances jusqu’à 16 bars PN16 et PN20 Class 150.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Série | 1151 - Robinet papillon Wafer Excellence |
| Marque | TTV (gamme Excellence) |
| Type raccordement | Wafer oreilles de centrage |
| Corps | Fonte GS (EN-GJS-400-15) |
| Papillon | Inox (AISI 316/1.4408) |
| Axe | Inox (AISI 316) haute résistance |
| Manchette | NBR démontable polyvalente |
| Certifications | Marine Bureau Veritas |
| Diamètre nominal | DN40 (gamme DN40 à DN300) |
| Pression de service (PS) | 16 bar (PN10/PN16) + PN20 Class 150 |
| Température de service | -10°C à +90°C |
| Écartement face à face | 33 mm (compacité Wafer) |
| Raccordement | Entre brides PN10/16 Class 150 PN20 |
| Commande | Levier rouge cadenassable |
| Motorisation | Réducteur manual/chaîne optional |
| Revêtement | Peinture époxy RAL 5012 |
| ATEX | Optional certification zones explosives |
| Durée de garantie | 10 ans exceptionnelle |
Applications
- Circuits de fuel et fioul domestique
- Distribution de gaz naturel et GPL
- Réseaux d’eau industrielle et potable
- Circuits d’huiles minérales et synthétiques
- Systèmes d’air comprimé
- Environnements marins et offshore (certification Marine Bureau Veritas)
- Installations où l’encombrement axial est limité (conception Wafer compacte)
Avantages produit
- Construction robuste : corps en fonte GS avec papillon inox AISI 316
- Compacité Wafer : écartement face à face de 33 à 46 mm selon DN
- Oreilles de centrage intégrées pour un positionnement précis entre brides
- Manchette NBR démontable pour maintenance simplifiée
- Certification Marine Bureau Veritas garantissant fiabilité en milieu corrosif
- Plage de température étendue : -10°C à +90°C
- Commande manuelle par levier cadenassable (sécurité en environnement industriel)
- Motorisation optionnelle (réducteur manuel ou chaîne) pour application sur gros débits
- Garantie exceptionnelle de 10 ans
Conseils d’installation
- Préparation : Nettoyer les faces de brides avant installation. Vérifier la compatibilité des écartements face à face (33, 43 ou 46 mm selon le DN choisi)
- Positionnement : Orienter le papillon en fonction du sens d’écoulement souhaité. Les oreilles de centrage facilitent l’alignement axial
- Serrage : Utiliser un couple de serrage conforme à la norme PN10/PN16/Class 150. Effectuer le serrage en croix pour une pression uniforme
- Manchette : Vérifier l’étanchéité de la manchette NBR avant mise en service. Remplacer si usure détectée
- Commande : Vérifier la mobilité du levier avant d’utiliser. Appliquer le cadenas de sécurité en position ouverte ou fermée selon la consigne
- Température : Respecter la plage -10°C à +90°C pour éviter toute détérioration des joints et de la manchette
- Maintenance : Prévoir un accès facile au levier. Inspecter régulièrement les fuites au niveau de la manchette
Certifications et normes
- Marine Bureau Veritas (pour applications offshore et environnements salins)
- Conforme à PN10, PN16, Class 150 ASME
- Matériaux certifiés EN-GJS-400-15 (fonte) et AISI 316/1.4408 (inox)
- Certification ATEX disponible en option pour zones explosives
- Garantie constructeur : 10 ans
