Robinet à Papillon ROB-GAZ TTV à Oreilles Taraudées

Robinet à papillon ROB-GAZ TTV à oreilles taraudées : sectionnement gaz certifié Certigaz

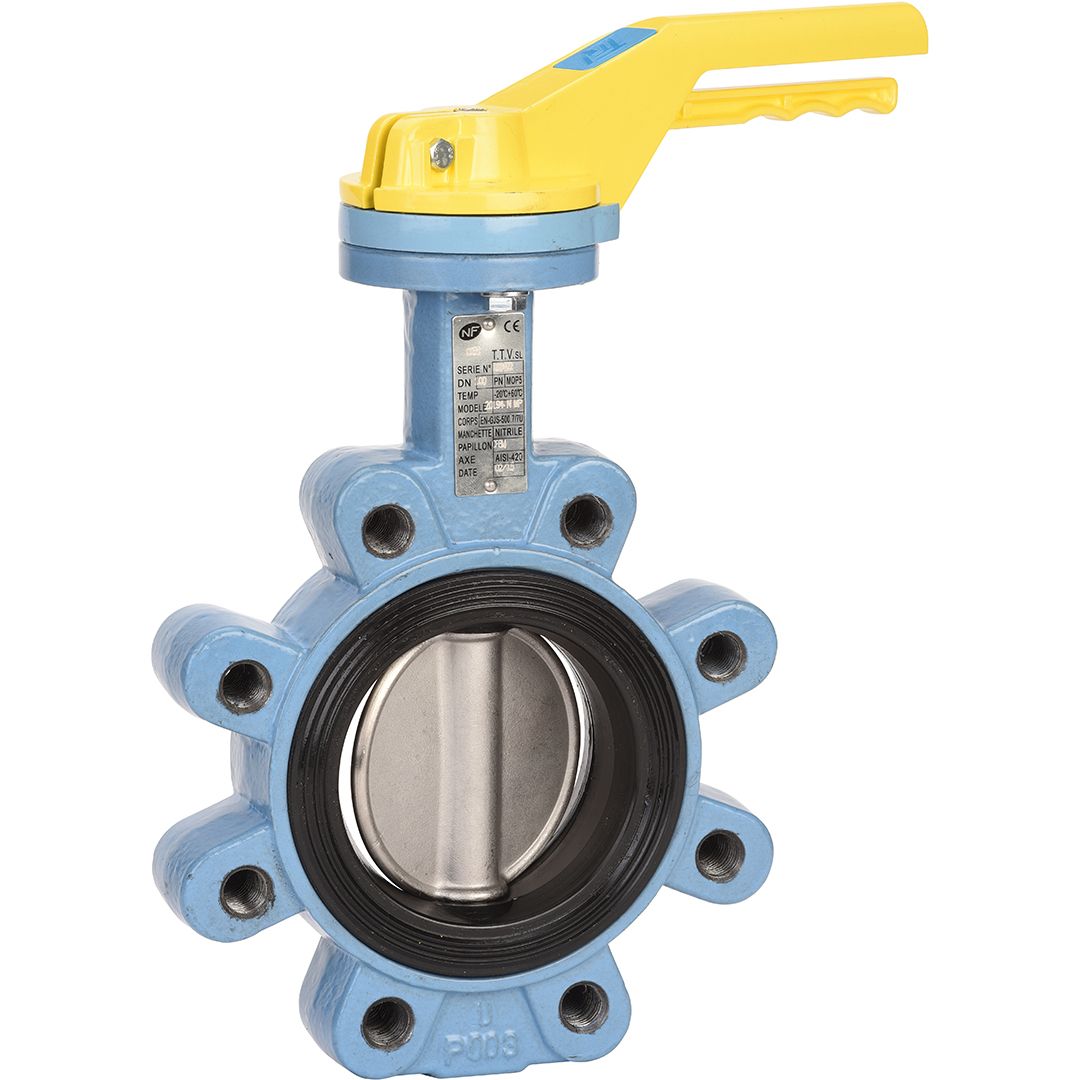

Couper un réseau gaz immeuble avec une vanne non certifiée, c’est s’exposer à un refus de mise en service par le bureau de contrôle. Le ROB-GAZ TTV à oreilles taraudées porte la certification NF ROB-GAZ (ROB 064) délivrée par Certigaz, l’unique référence reconnue pour le sectionnement des réseaux de distribution gaz combustible en France. Corps fonte ductile EN-GJS-500-7 rilsanisé RAL 5024, manchette NBR spécifique gaz NF 29323, axe inox AISI 420 traversant : la vanne est dimensionnée pour rester en service 10 ans sans intervention sur la ligne d’étanchéité.

Le robinet se monte entre brides PN10/16 (PN10 obligatoire en DN200) avec des oreilles taraudées renforcées qui permettent l’installation en bout de ligne, sans contre-bride opposée. Pratique pour remplacer un compteur ou isoler un tronçon en chaufferie. La pression maximale de service MOP 5 (5 bar) couvre la quasi-totalité des réseaux moyenne pression B et basse pression rencontrés en distribution publique, collective et tertiaire.

Pourquoi cette vanne plutôt qu’une papillon standard ?

Une vanne papillon eau classique avec manchette EPDM gonfle et durcit au contact des hydrocarbures gazeux. Résultat : fuite externe au bout de quelques mois. Le ROB-GAZ TTV utilise une manchette NBR gaz conforme NF 29323, compatible gaz naturel, GPL, biogaz et mélanges hydrogénés à basse concentration. Le test d’étanchéité usine suit EN 12266-1 taux A (zéro fuite visible côté siège, zéro fuite côté presse-étoupe).

La poignée cadenassable 9 positions verrouille la vanne en ouvert, fermé ou à n’importe quelle position intermédiaire de régulation. Indispensable pour les consignations LOTO en chaufferie et les procédures de maintenance sur réseau sous pression. Le col long déporté laisse passer 50 à 80 mm d’isolant calorifuge sans contrainte sur la poignée.

Caractéristiques techniques

Montage en bout de ligne : l’avantage des oreilles taraudées

Sur une vanne wafer classique, démonter la tuyauterie aval impose de soutenir l’amont et de gérer une fuite résiduelle. Avec les oreilles taraudées du ROB-GAZ TTV, chaque demi-bride est boulonnée indépendamment dans le corps. On peut déposer la canalisation aval (compteur, brûleur, échangeur) sans toucher au côté amont qui reste isolé et étanche. Gain de temps significatif lors des opérations de maintenance annuelle obligatoires sur réseaux gaz.

Les filetages métriques des oreilles sont renforcés en DN200 pour supporter les efforts de serrage des boulons M20 sans déformation du corps. Le couple de manœuvre reste inférieur à 90 N·m en DN150 sous 5 bar, manœuvre manuelle possible sans démultiplicateur jusqu’au DN200.

Applications

Distribution gaz d’immeuble en pied de colonne montante, chaufferies collectives et industrielles, sectionnement amont brûleur, réseaux usines agroalimentaires et chimiques, laboratoires, postes de détente, centres de distribution GRDF et réseaux privés. La version ATEX Zone 1/21 (gaz) et Zone 2/22 (poussières) est livrée sur demande avec certificat de conformité directive 2014/34/UE, pour intervention en atmosphère explosive permanente ou occasionnelle.

Pour les applications nécessitant un asservissement, le ROB-GAZ TTV accepte les actionneurs pneumatiques double effet ou simple effet ressort de retour, ainsi que les motorisations électriques 24 V ou 230 V avec interface ISO 5211 F05/F07 selon le DN.
