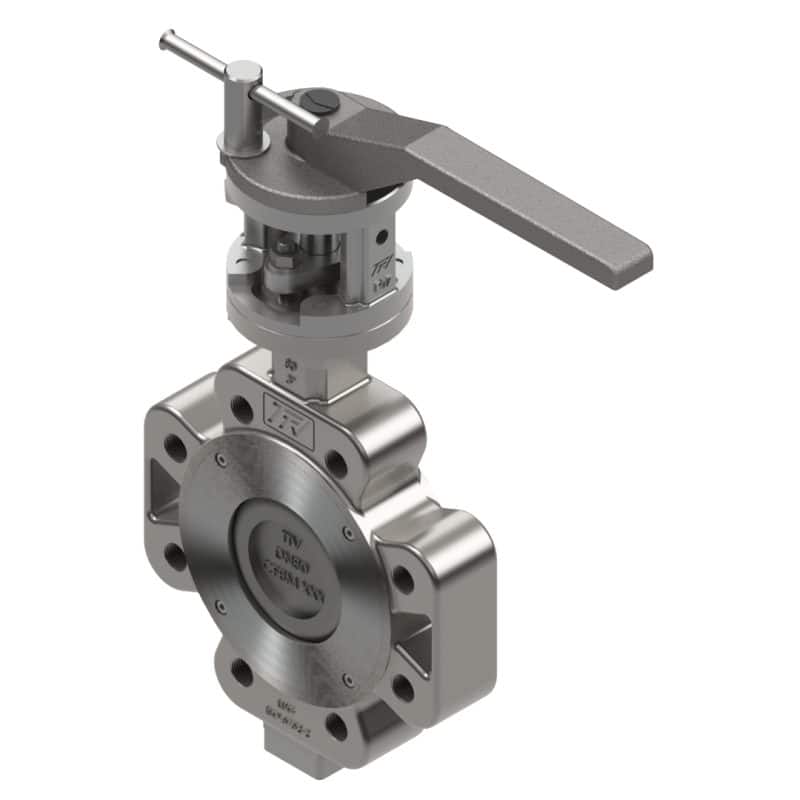

Robinet Papillon Double Excentration 1119L : Haute Sécurité pour les Industries de Pointe
À partir de 920,00 € HT
Série 1119L – Robinet Papillon Double Excentration LUG. Conçu pour la chimie, la pharmacie et l’agroalimentaire, ce robinet en inox CF8M avec siège PTFE offre une sécurité maximale. Certifié ATEX, CE 1935/2004 (alimentaire), Émissions Fugitives et SIL 1. Performances garanties de -50°C à +220°C pour une fiabilité totale.
Sélectionner votre référence
| DN | Matière | Référence | Diamètre de tube (mm) | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|---|
| DN: 50 | Matière: Inox | Référence: 1119L050 | Diamètre de tube (mm): 10 | Prix: 920,00 € | Disponibilité: En stock | ||
| DN: 65 | Matière: Inox | Référence: 1119L065 | Diamètre de tube (mm): 10 | Prix: 1143,00 € | _delai_expedition: En stock | ||
| DN: 80 | Matière: Inox | Référence: 1119L080 | Diamètre de tube (mm): 10 | Prix: 1318,00 € | _delai_expedition: En stock | ||
| DN: 100 | Matière: Inox | Référence: 1119L100 | Diamètre de tube (mm): 10 | Prix: 1581,00 € | _delai_expedition: En stock | ||
| DN: 125 | Matière: Inox | Référence: 1119L125 | Diamètre de tube (mm): 10 | Prix: 2001,00 € | _delai_expedition: En stock | ||
| DN: 150 | Matière: Inox | Référence: 1119L150 | Diamètre de tube (mm): 10 | Prix: 2212,00 € | _delai_expedition: En stock | ||
| DN: 200 | Matière: Inox | Référence: 1119L200 | Diamètre de tube (mm): 10 | Prix: 3582,00 € | _delai_expedition: En stock | ||
| DN: 200 | Matière: Inox | Référence: 1119L201 | Diamètre de tube (mm): 16 | Prix: 3582,00 € | _delai_expedition: En stock | ||
| DN: 250 | Matière: Inox | Référence: 1119L250 | Diamètre de tube (mm): 10 | Prix: 5055,00 € | _delai_expedition: En stock | ||
| DN: 250 | Matière: Inox | Référence: 1119L251 | Diamètre de tube (mm): 16 | Prix: 5055,00 € | _delai_expedition: En stock | ||
| DN: 300 | Matière: Inox | Référence: 1119L300 | Diamètre de tube (mm): 10 | Prix: 6845,00 € | _delai_expedition: En stock | ||
| DN: 300 | Matière: Inox | Référence: 1119L301 | Diamètre de tube (mm): 16 | Prix: 6845,00 € | _delai_expedition: En stock |
Robinet Papillon Double Excentration 1119L : Haute Sécurité pour les Industries de Pointe

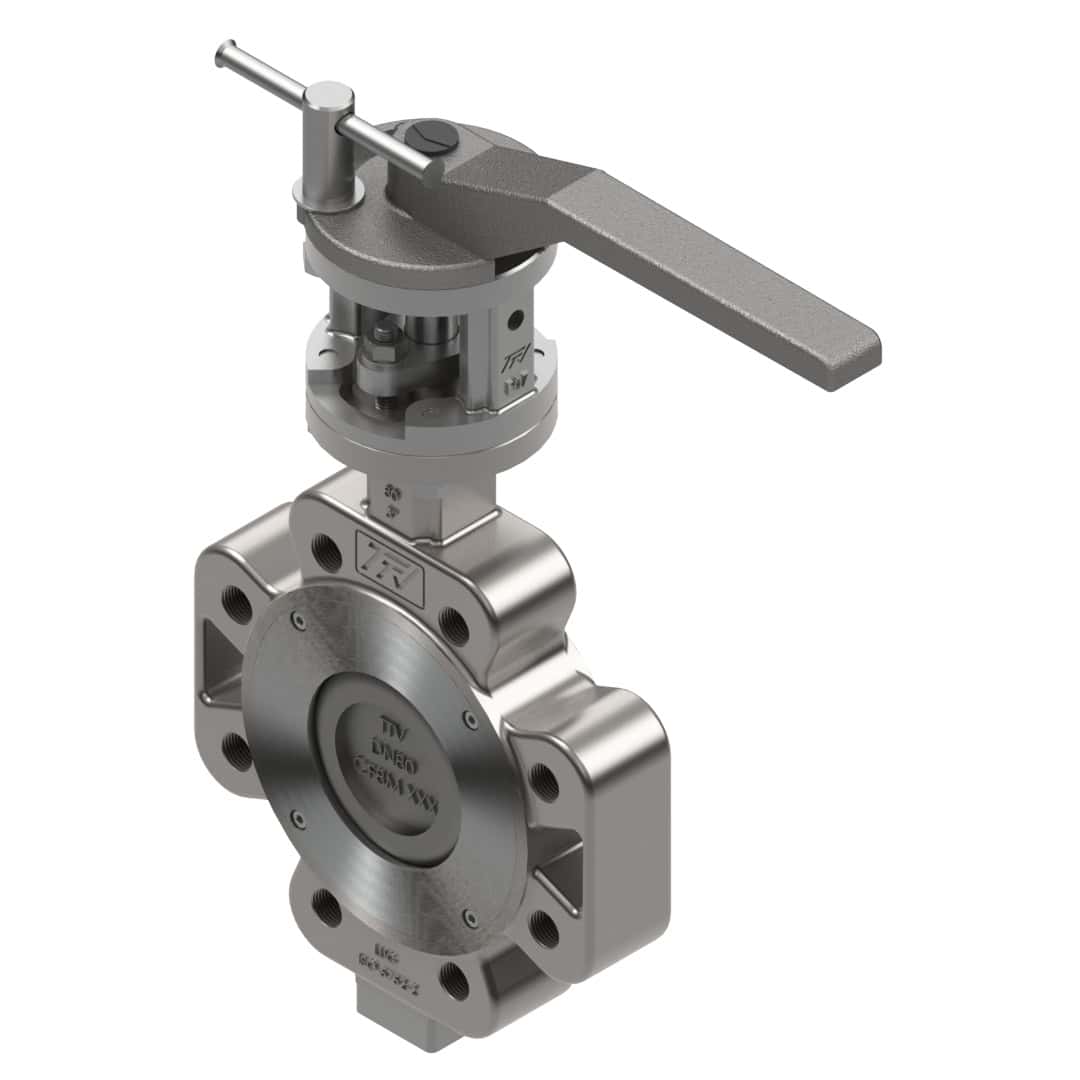

Le robinet à papillon Série 1119L est une vanne de sectionnement haute performance, conçue pour les applications les plus exigeantes des industries chimiques, pharmaceutiques, cosmétiques et agroalimentaires. Sa conception à double excentration et son montage de type LUG (oreilles taraudées) en font une solution fiable pour le sectionnement et la régulation, y compris en bout de ligne.
Fabriqué intégralement en inox moulé CF8M (1.4408) avec un siège en PTFE vierge, il offre une excellente compatibilité chimique et une plage de température de service très étendue, allant de -50°C à +220°C. Cette construction robuste garantit une étanchéité parfaite et une durée de vie prolongée, même avec des fluides agressifs ou à haute température. Pour les applications nécessitant une protection supplémentaire contre les reflux, un clapet anti-retour inox simple battant peut compléter cette installation.
Avantages Clés et Certifications Multiples
- Conception Haute Performance : La double excentration réduit le frottement et l’usure du siège, assure un faible couple de manœuvre et prolonge la durée de vie de la vanne. Comparé à d’autres solutions de sectionnement comme une vanne à papillon fonte inox NBR, cette série offre une performance supérieure en milieu corrosif.
- Sécurité Maximale : Ce robinet est certifié pour une multitude d’applications critiques :
- CE 1935/2004 : Conforme pour le contact avec les denrées alimentaires.
- ATEX : Apte à une utilisation en zones à risque d’explosion.
- Émissions Fugitives : Conforme aux normes environnementales strictes.
- SIL 1 : Niveau d’intégrité de sécurité pour les systèmes automatisés critiques.
- Étanchéité Fiable : Le siège en PTFE vierge assure une étanchéité bidirectionnelle et une excellente résistance chimique.
- Installation Polyvalente : Le montage LUG permet une installation facile entre brides PN10/16 et une utilisation en bout de ligne pour la maintenance.
Caractéristiques Techniques Générales
| Caractéristique | Spécification |
|---|---|
| Type de vanne | Robinet à papillon, double excentration, type LUG |
| Matériaux | Corps Inox CF8M (1.4408), Siège PTFE vierge |
| Pression de Service (PS) | Jusqu’à 30 bar |
| Plage de Température (TS) | -50°C à +220°C |
| Raccordement | Oreilles taraudées pour montage entre brides PN10/16 |
| Certifications | CE, ATEX, CE-1935, Émissions Fugitives, SIL 1 |
Avec son cumul de certifications et sa construction robuste en inox/PTFE, la Série 1119L est la solution de sectionnement par excellence pour garantir la sécurité et la pureté de vos p
rocédés industriels critiques. Que vous opériez en secteur agroalimentaire, chimique, pharmaceutique ou pétrolier, ce robinet papillon haute sécurité offre la fiabilité et la conformité réglementaire que vos installations exigent.
Guide d’Installation et de Maintenance
Installation Simple : Le montage LUG facilite l’intégration entre deux brides standards. Aucun écrou de liaison supplémentaire n’est requis — la vanne s’installe directement sur les oreilles taraudées de vos conduites. Avant mise en service, vérifiez l’absence de débris dans le circuit et assurez-vous que le fluide de service est compatible avec l’inox CF8M et le PTFE.
Maintenance Préventive : Inspectez régulièrement le joint d’arbre et testez l’étanchéité du siège. En cas de fuite, un simple remplacement du siège PTFE restaure les performances sans modifier l’ensemble de la vanne. Le couple de manœuvre réduit, grâce à la double excentration, minimise l’usure et prolonge l’intervalle de révision.
Pourquoi Choisir NEOVANNE pour vos Robinets Papillon Haute Sécurité ?
NEOVANNE propose une gamme complète de solutions de sectionnement adaptées à tous les niveaux de criticité. Nos experts sélectionnent chaque composant pour garantir durabilité, conformité et performance. Faites confiance à notre expertise pour sécuriser vos installations.
Contactez notre équipe technique dès aujourd’hui pour déterminer le dimensionnement optimal et les configurations personnalisées adaptées à votre application. Livraison rapide — Garantie fabricant incluse.
Questions fréquentes
Quelles sont les pressions nominales (PN) disponibles pour ce robinet papillon 1119L et quels diamètres (DN) sont proposés ?
Le robinet papillon 1119L est disponible en PN 10 et PN 16 bar, avec deux diamètres de passage : DN 10 et DN 16 mm. Cette gamme couvre les applications standard des industries chimiques, pharmaceutiques et agroalimentaires.
En quoi la double excentration améliore-t-elle les performances de ce robinet comparé à un papillon classique ?
La double excentration réduit les contraintes sur le siège et limite l’usure, garantissant une meilleure étanchéité dans la durée et une commande plus fluide. Elle permet également une meilleure régulation et une fiabilité accrue en applications exigeantes.
Quel est le délai de livraison pour une commande de robinets papillon 1119L en inox ?
Pour connaître les délais exacts et passer votre commande, consultez neovanne.com où vous trouverez les stocks disponibles et les conditions de livraison adaptées à votre volume.
| DN | 100, 125, 150, 200, 201, 250, 251, 300, 301, 351, 50, 65, 80 |
|---|---|
| Matière | Inox |
| Pression Nominale (bar) | 10, 16 |
| Poids (kg) | N.C. |
| Référence | 1119L050, 1119L065, 1119L080, 1119L100, 1119L125, 1119L150, 1119L200, 1119L201, 1119L250, 1119L251, 1119L300, 1119L301 |
| Diamètre de tube (mm) | 10, 16 |
