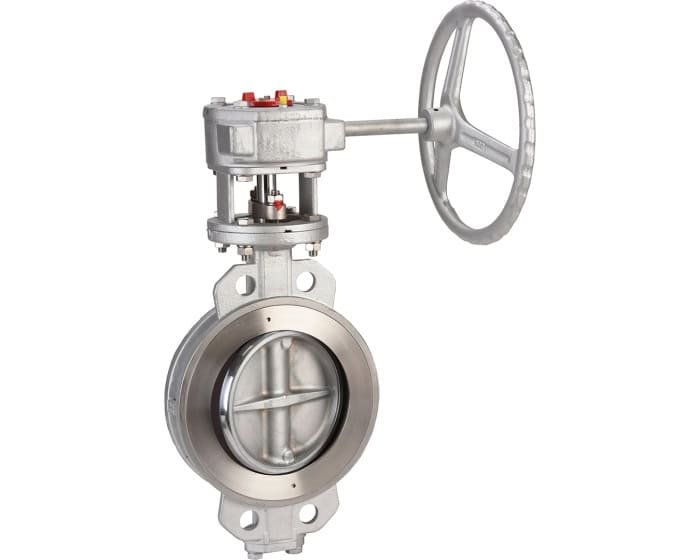

Robinet Papillon Double Excentration Série 1116 : Fiabilité et Sécurité pour les Hautes Températures
À partir de 798,00 € HT
Série 1116 – Robinet Papillon Double Excentration. Construction tout inox (CF8M) pour une durabilité maximale dans les applications industrielles comme le chauffage urbain et la géothermie[3][4]. Modèle Wafer PN20 / Class 150, certifié Fire-Safe (ISO 10497), ATEX et SIL 1. Performances garanties de -50°C à +210°C[3].
Sélectionner votre référence
| DN | Matière | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|
| DN: 400 | Matière: Inox | Référence: 1116400 | Prix: 12356,00 € | Disponibilité: Demander un devis | ||
| DN: 450 | Matière: Inox | Référence: 1116450 | Prix: 14436,00 € | _delai_expedition: Demander un devis | ||
| DN: 500 | Matière: Inox | Référence: 1116500 | Prix: 18206,00 € | _delai_expedition: Demander un devis | ||
| DN: 600 | Matière: Inox | Référence: 1116600 | Prix: 26986,00 € | _delai_expedition: Demander un devis | ||
| DN: 50 | Matière: Inox | Référence: 1116050 | Prix: 798,00 € | _delai_expedition: En stock | ||
| DN: 65 | Matière: Inox | Référence: 1116065 | Prix: 888,00 € | _delai_expedition: En stock | ||
| DN: 80 | Matière: Inox | Référence: 1116080 | Prix: 1178,00 € | _delai_expedition: En stock | ||
| DN: 100 | Matière: Inox | Référence: 1116100 | Prix: 1387,00 € | _delai_expedition: En stock | ||
| DN: 125 | Matière: Inox | Référence: 1116125 | Prix: 1764,00 € | _delai_expedition: En stock | ||
| DN: 150 | Matière: Inox | Référence: 1116150 | Prix: 1988,00 € | _delai_expedition: En stock | ||
| DN: 200 | Matière: Inox | Référence: 1116200 | Prix: 3373,00 € | _delai_expedition: En stock | ||
| DN: 250 | Matière: Inox | Référence: 1116250 | Prix: 4577,00 € | _delai_expedition: Demander un devis | ||
| DN: 300 | Matière: Inox | Référence: 1116300 | Prix: 6280,00 € | _delai_expedition: Demander un devis | ||
| DN: 350 | Matière: Inox | Référence: 1116350 | Prix: 8660,00 € | _delai_expedition: Demander un devis |
Robinet Papillon Double Excentration Série 1116 : Fiabilité et Sécurité pour les Hautes Températures
Le robinet à papillon Série 1116 est une solution de sectionnement de haute performance, spécifiquement conçue pour les applications industrielles exigeantes telles que le chauffage urbain, la géothermie et les réseaux de vapeur[3][4]. Sa conception à double excentration réduit considérablement le frottement entre le papillon et le siège, garantissant ainsi un faible couple de manœuvre, une usure réduite et une durée de vie accrue.
Intégralement fabriqué en inox moulé CF8M, il offre une résistance exceptionnelle à la corrosion et peut opérer dans des conditions de température extrêmes, de -50°C à +210°C[3]. Son montage de type Wafer à oreilles de centrage permet une installation simple et rapide entre brides Class 150 / PN20.
Avantages Clés et Certifications de Sécurité
- Conception Haute Performance : La double excentration assure une étanchéité fiable et durable, même après de nombreux cycles. L’axe traversant garantit une excellente rigidité de l’ensemble.
- Sécurité Incendie Certifiée : Le robinet est certifié Fire-Safe selon la norme ISO 10497:2010, avec un siège métallique qui assure l’étanchéité même en cas d’incendie.
- Apte aux Environnements à Risque : Il est également certifié ATEX pour une utilisation en toute sécurité dans les atmosphères potentiellement explosives et est évalué SIL 1 pour les systèmes instrumentés de sécurité.
- Polyvalence Industrielle : Conçu pour être facilement motorisable grâce à sa platine de montage standard pour vanne papillon inox, il s’intègre parfaitement dans les systèmes automatisés. La poignée est cadenassable en position ouverte ou fermée.
Caractéristiques Techniques Générales
Type de vanne : Robinet à papillon à double excentration, type Wafer.
Matériaux : Corps et papillon en Inox Moulé CF8M (1.4408).
Pression Nominale : PN20 / Class 150.
Plage de Température : -50°C à +210°C.
Raccordement : Montage Wafer entre brides Class 150 / PN20 inox.
Certifications Principales : CE, ATEX, Fire-Safe (ISO 10497), SIL 1.
La Série 1116 est le choix idéal pour les applications de sectionnement où la sécurité, la fiabilité à haute température et la résistance à la corrosion sont des critères non négociables.
Questions fréquentes
Quelles sont les pressions et températures maximales supportées par le robinet papillon Série 1116 ?
Le robinet supporte une pression nominale de PN20 (classe 150 ANSI) et est spécifiquement conçu pour les hautes températures, notamment en chauffage urbain, géothermie et réseaux de vapeur. La double excentration garantit une performance fiable même en conditions extrêmes.
Quel est le couple de manœuvre requis et pourquoi la double excentration est-elle importante ?
La conception à double excentration réduit drastiquement le frottement entre le papillon et le siège, limitant ainsi le couple de manœuvre et réduisant l’usure prématurée. Cela facilite l’actionnement manuel et augmente la durée de vie du robinet.
Quels sont les délais de livraison pour cette référence DN20 en inox avec brides PN20 ?
Pour connaître les délais exacts et passer commande sur cette Série 1116, consultez neovanne.com ou contactez notre équipe commerciale qui vous communiquera les stocks et délais selon votre configuration spécifique.
| DN | 100, 125, 150, 200, 250, 300, 350, 450, 50, 500, 600, 65, 80 |
|---|---|
| Matière | Inox |
| Ecartement (mm) | 43, 46, 47, 53, 56, 57, 62, 68, 78 |
| Raccordement | Brides, PN20 CLASS150 |
| Pression Nominale (bar) | 20 |
| Température Mini (°C) | -29 |
| Référence | 1116050, 1116065, 1116080, 1116100, 1116125, 1116150, 1116200, 1116250, 1116300, 1116350, 1116400, 1116450, 1116500, 1116600 |
| Diamètre de tube (mm) | 20 |
