Vanne 3 voies Inox PN40 BSP – Contrôle multiflux compact
À partir de 125,06 € HT
Sélectionner votre référence
| Lumière | Matière | Diamètre de passage (mm) | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|---|
| Lumière: L | Matière: Inox | Diamètre de passage (mm): 10 | Référence: 780002 | Prix: 125,06 € | Disponibilité: En stock | ||
| Lumière: L | Matière: Inox | Diamètre de passage (mm): 10 | Référence: 780003 | Prix: 125,06 € | _delai_expedition: En stock | ||
| Lumière: L | Matière: Inox | Diamètre de passage (mm): 10 | Référence: 780004 | Prix: 125,06 € | _delai_expedition: En stock | ||
| Lumière: L | Matière: Inox | Diamètre de passage (mm): 15 | Référence: 780005 | Prix: 166,27 € | _delai_expedition: En stock | ||
| Lumière: L | Matière: Inox | Diamètre de passage (mm): 18 | Référence: 780006 | Prix: 212,00 € | _delai_expedition: En stock | ||
| Lumière: L | Matière: Inox | Diamètre de passage (mm): 25 | Référence: 780007 | Prix: 303,00 € | _delai_expedition: En stock | ||
| Lumière: L | Matière: Inox | Diamètre de passage (mm): 32 | Référence: 780008 | Prix: 397,00 € | _delai_expedition: En stock | ||
| Lumière: L | Matière: Inox | Diamètre de passage (mm): 38 | Référence: 780009 | Prix: 603,00 € | _delai_expedition: En stock |

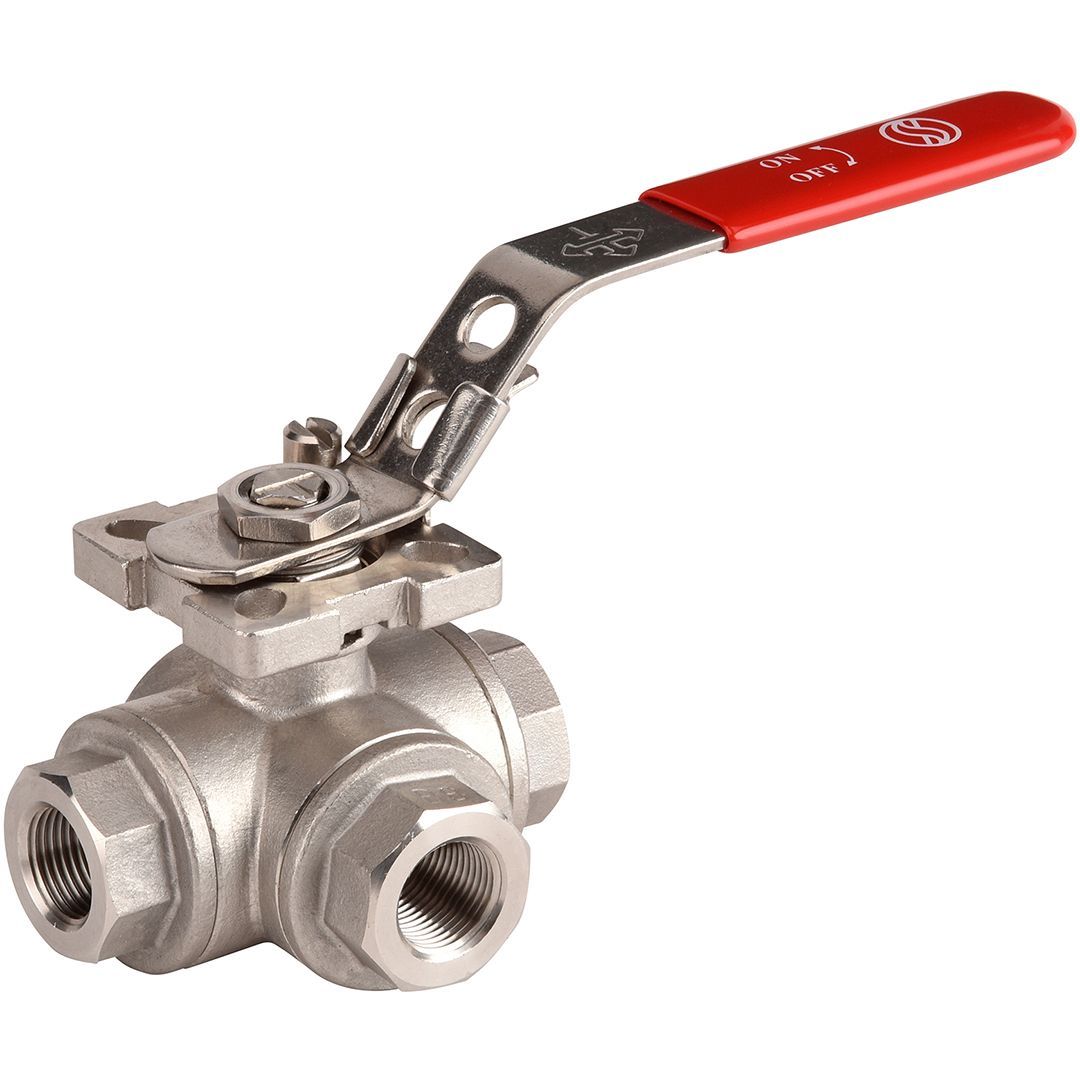

Robinet à Sphère 3 Voies Inox – Solution Polyvalente pour le Contrôle des Fluides Industriels
Le robinet à tournant sphérique 3 voies REF.780 est une solution haute performance avec lumière en L pour le sectionnement, le mélange ou la déviation de fluides. Certifié ATEX et équipé d’un double système antistatique, il répond aux exigences les plus strictes des environnements industriels.
Avantages Clés
- Polyvalence exceptionnelle :
- Configuration en L pour 5 positions possibles
- Étanchéité garantie sur les 3 voies
- Motorisable grâce à la platine ISO 5211
- Sécurité maximale :
- Double système antistatique (bille entre axe-corps et axe-sphère)
- Certification ATEX Zone 1&21 et Zone 2&22
- Axe inéjectable pour sécurité accrue
- Poignée cadenassable
Caractéristiques Techniques
- Plages d’utilisation :
- Température : -25°C à +180°C
- Pression maximale : 40 bars
- Large gamme dimensionnelle : /4″ à DN2″
- Construction robuste :
- Corps et embouts en Inox EN 1.4408
- Sphère et axe en AISI 316
- Sièges en PTFE chargés 15% verre
- Joint torique FKM et presse étoupe PTFE
Performance et Efficacité
- Coefficients de débit optimisés :
- Kvs de 2.29 à 53.7 m³/h selon DN
- Couples de manœuvre maîtrisés : 8 à 45 Nm
- Options de raccordement :
- Taraudage BSP (Ref. 7800)
- Taraudage NPT (Ref. 7803)
Applications Recommandées
- Industries chimiques et pétrochimiques
- Installations hydrauliques
- Systèmes de chauffage
- Distribution d’air et d’eau
Conformité et Certification
- Fabrication ISO 9001:2015 et ISO 14001:2015
- DIRECTIVE 2014/68/UE
- Certificat 3.1 disponible
- Tests selon API 598
Maintenance
- Kits de joints disponibles pour tous les DN
- Construction démontable facilitant l’entretien
- Documentation technique complète fournie.
Questions fréquentes
Quels sont les diamètres disponibles et le raccordement compatible avec cette vanne 3 voies ?
La vanne est proposée en 6 diamètres (DN 10, 15, 18, 25, 32, 38) avec raccordement femelle BSP standard. Cette configuration assure une intégration directe sur les conduites industrielles existantes sans adaptateur supplémentaire.
À quelle pression maximale cette vanne est-elle certifiée et quels types de fluides peut-elle contrôler ?
La vanne supporte une pression nominale de PN40 bar, adaptée aux applications haute pression. Sa configuration 3 voies en L permet le sectionnement, le mélange et la déviation de fluides industriels variés, avec certification ATEX pour les environnements explosifs.
Quel est le délai de livraison pour cette vanne inox et comment passer commande ?
Pour connaître les délais de disponibilité selon le diamètre et les quantités, consultez directement neovanne.com où vous pouvez configurer votre produit et accéder aux tarifs B2B compétitifs avec livraison rapide.
| Lumière | L, T |
|---|---|
| Matière | Inox |
| DN | 1 / 2″, 1 / 4″, 1″, 1″1 / 2, 1″1 / 4, 2″, 3 / 4″, 3 / 8″, 32, 40, 50 |
| Raccordement | BSP, Femelle BSP |
| Diamètre de passage (mm) | 10, 15, 18, 25, 32, 38 |
| Pression Nominale (bar) | 40 |
| Température Mini (°C) | -30 |
| Référence | 080001, 080002, 080003, 080004, 080005, 080006, 080007, 080011, 080012, 080013, 080014, 080015, 080016, 080017, 080051, 080052, 080053, 080054, 080055, 080056, 080057, 780002, 780003, 780004, 780005, 780006, 780007, 780008, 780009, 781002, 781003, 781004, 781005, 781006, 781007, 781008, 781009 |
