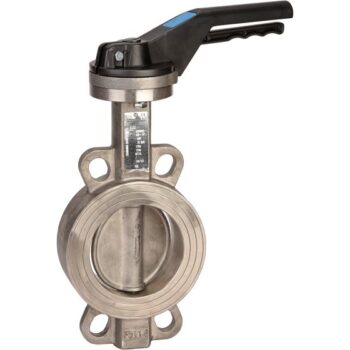

Robinet à Papillon Excellence TTV NF ROB-GAZ à Oreilles de Centrage
À partir de 94,98 € HT
Sélectionner votre référence
| Référence | DN | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|
| Référence: 1141040 | DN: 40 | Prix: 94,98 € | Disponibilité: En stock | ||
| Référence: 1141050 | DN: 50 | Prix: 94,98 € | _delai_expedition: En stock | ||
| Référence: 1141065 | DN: 65 | Prix: 108,38 € | _delai_expedition: En stock | ||
| Référence: 1141080 | DN: 80 | Prix: 123,06 € | _delai_expedition: En stock | ||
| Référence: 1141100 | DN: 100 | Prix: 136,46 € | _delai_expedition: En stock | ||
| Référence: 1141125 | DN: 125 | Prix: 174,56 € | _delai_expedition: En stock | ||
| Référence: 1141150 | DN: 150 | Prix: 198,68 € | _delai_expedition: En stock | ||
| Référence: 1141200 | DN: 200 | Prix: 301,00 € | _delai_expedition: En stock |
Robinet à Papillon Excellence TTV NF ROB-GAZ à Oreilles de Centrage – Solution Premium pour Réseaux Gaz Industriels
Le robinet à papillon Excellence TTV NF ROB-GAZ à oreilles de centrage est conçu pour assurer le sectionnement et le réglage en toute sécurité des réseaux de gaz industriels et collectifs. Sa construction robuste, sa certification NF ROB-GAZ par Certigaz et sa garantie fabricant de 10 ans en font une référence sur les installations gaz les plus exigeantes en termes de fiabilité et de conformité réglementaire.
Sécurité maximale et protection anticorrosion
Bénéficiant d’une certification NF ROB-GAZ (ROB 064) et d’une compatibilité ATEX (zones 1/21 et 2/22 sur demande), ce robinet garantit une utilisation sécurisée même en atmosphère explosive. La poignée cadenassable à 9 positions permet un verrouillage sûr, ajoutant un niveau de sécurité indispensable sur les réseaux collectifs. Son corps en fonte ductile EN GJS-500-7, sa peinture rilsanisée RAL 5024 (250-300 μm) et sa manchette NBR spécifique gaz assurent une excellente résistance à la corrosion et aux attaques chimiques.
Conception haute performance pour l’industrie gazière
Le papillon est réalisé en inox sur petits DN et en fonte chromée pour les dimensions supérieures, optimisant résistance mécanique et compatibilité chimique avec le gaz. Les oreilles de centrage assurent un alignement parfait lors du montage entre brides PN10/16 ou Class 150. Le col long facilite la pose du calorifuge sur les canalisations. L’axe traversant renforce la robustesse et la durée de vie de l’appareil, même lors de cycles fréquents d’ouverture/fermeture.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Type | Robinet à papillon à oreilles de centrage (NF ROB-GAZ) |
| Certification | NF ROB-GAZ n° ROB 064 (Certigaz) |
| Dimensions | DN40 à DN200 |
| Pression maximale | 5 bars (MOP 5) |
| Température d’utilisation | -20°C à +60°C |
| Corps | Fonte ductile EN GJS-500-7, peinture rilsanisée RAL 5024 (250-300 μm) |
| Papillon | Inox CF8M jusqu’au DN100, fonte chromée au-delà |
| Manchette | NBR spécial gaz |
| Montage | Entre brides PN10/16, Class 150 (PN20) |
| Axe | Traversant, acier ou inox |
| Guide de centrage | Oreilles de centrage pour alignement parfait |
| Commande | Levier 9 positions cadenassable, platine ISO 5211 pour motorisation |
| Tests d’étanchéité | EN 12266-1, Taux A |
| Normes | NF EN 13774 & NF EN 549, DIRECTIVE 2014/68/UE |
| Qualité fabrication | ISO 9001:2015, ga |
rantie fabricant 10 ans
Installation et mise en service
Le robinet à papillon Excellence TTV s’installe facilement entre deux brides standards. Les oreilles de centrage garantissent un positionnement précis sans effort de forçage. Avant la mise en service, vérifiez que :
- L’axe tourne librement sans blocage
- Le levier est en position fermée (perpendiculaire à la canalisation)
- La platine ISO 5211 est correctement serrée en cas de motorisation
- L’étanchéité est validée conformément à EN 12266-1
Entretien et maintenance
Pour préserver les performances du robinet, un entretien régulier est recommandé : nettoyage annuel de la poignée, vérification du jeu axial et lubrification légère de l’axe traversant. En cas d’inactivité prolongée, actionner le levier tous les 6 mois pour prévenir l’usure des joints. La garantie couvre tout défaut de fabrication lors du respect des conditions d’utilisation.
Commandez dès aujourd’hui votre Robinet à Papillon Excellence TTV NF ROB-GAZ et sécurisez vos installations gaz collectives avec la certitude d’une conformité totale et d’une fiabilité reconnue par les professionnels du secteur.
Questions frequentes
Quelle est la pression maximale de fonctionnement et la plage de température admissible pour ce robinet ?
Le robinet supporte une pression maximale de 5 bars (MOP 5) et fonctionne dans une plage de température de -20°C à +60°C. Ces paramètres sont garantis avec le corps en fonte ductile EN GJS-500-7 et la manchette NBR spécifique gaz.
Ce robinet est-il compatible avec les raccordements entre brides PN et Class, et comment les oreilles de centrage facilitent-elles l’installation ?
Oui, les oreilles de centrage permettent un alignement précis lors du montage entre brides PN10/16 ou Class 150, éliminant les défauts de concentricité. Cette conception facilite l’intégration sur les réseaux gaz existants sans usinage supplémentaire.
Quelles certifications et garanties couvrent ce robinet pour une utilisation en installation gaz collective ?
Le robinet détient la certification NF ROB-GAZ n° ROB 064 (Certigaz) et une compatibilité ATEX pour zones 1/21 et 2/22 sur demande. Une garantie fabricant de 10 ans couvre l’appareil, avec une poignée cadenassable à 9 positions assurant le verrouillage sécurisé exigé sur les réseaux collectifs.
| Référence | 18957, 18958, 18959, 18960, 18961, 18962, 18963, 18964 |
|---|---|
| DN | 100, 125, 150, 200, 40, 50, 65, 80 |
