Vanne papillon Fonte/Inox/EPDM Wafer - Performance optimisée À partir de 66,73 € HT
Vanne papillon Fonte/Inox/NBR Wafer - Hydrocarbures compact À partir de 56,09 € HT
Robinet à Papillon Lug Initiale Fonte/EPDM Papillon Inox – Série 1133
À partir de 76,39 € HT
✓ En stockFranco 350 EUR TTCExpedition J+1
Papillon Lug 1133 Initiale DN40. Fonte GS époxy, papillon inox, manchette EPDM vulcanisée, LUG, PS 16 bar, TS -15/+110°C, entre brides PN10/16, cadenassable, garantie 2 ans.
Sélectionner votre référence
| DN | Matière | Raccordement | Pression Nominale (bar) | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|---|---|
| DN: 400 | Matière: Fonte | Raccordement: Taraudé | Pression Nominale (bar): 10 | Référence: 1133400 | Prix: 2940,00 € | Disponibilité: En stock | ||
| DN: 400 | Matière: Fonte | Raccordement: Taraudé | Pression Nominale (bar): 16 | Référence: 1133401 | Prix: 2940,00 € | _delai_expedition: En stock | ||
| DN: 450 | Matière: Fonte | Raccordement: Taraudé | Pression Nominale (bar): 10 | Référence: 1133450 | Prix: 3837,00 € | _delai_expedition: En stock | ||
| DN: 450 | Matière: Fonte | Raccordement: Taraudé | Pression Nominale (bar): 16 | Référence: 1133451 | Prix: 3837,00 € | _delai_expedition: En stock | ||
| DN: 500 | Matière: Fonte | Raccordement: Taraudé | Pression Nominale (bar): 10 | Référence: 1133500 | Prix: 5802,00 € | _delai_expedition: En stock | ||
| DN: 500 | Matière: Fonte | Raccordement: Taraudé | Pression Nominale (bar): 16 | Référence: 1133501 | Prix: 5802,00 € | _delai_expedition: En stock | ||
| DN: 600 | Matière: Fonte | Raccordement: Taraudé | Pression Nominale (bar): 10 | Référence: 1133600 | Prix: 8709,00 € | _delai_expedition: Demander un devis | ||
| DN: 600 | Matière: Fonte | Raccordement: Taraudé | Pression Nominale (bar): 16 | Référence: 1133601 | Prix: 8709,00 € | _delai_expedition: En stock | ||
| DN: 40 | Matière: Fonte | Raccordement: PN10 / 16 | Pression Nominale (bar): 10 | Référence: 1133040 | Prix: 76,39 € | _delai_expedition: En stock | ||
| DN: 50 | Matière: Fonte | Raccordement: PN10 / 16 | Pression Nominale (bar): 10 | Référence: 1133050 | Prix: 85,25 € | _delai_expedition: En stock | ||
| DN: 65 | Matière: Fonte | Raccordement: PN10 / 16 | Pression Nominale (bar): 10 | Référence: 1133065 | Prix: 101,53 € | _delai_expedition: En stock | ||
| DN: 80 | Matière: Fonte | Raccordement: PN10 / 16 | Pression Nominale (bar): 10 | Référence: 1133080 | Prix: 115,87 € | _delai_expedition: En stock | ||
| DN: 100 | Matière: Fonte | Raccordement: PN10 / 16 | Pression Nominale (bar): 10 | Référence: 1133100 | Prix: 160,02 € | _delai_expedition: En stock | ||
| DN: 100 | Matière: Fonte | Raccordement: PN10 / 16 | Pression Nominale (bar): 16 | Référence: 1133102 | Prix: 238,00 € | _delai_expedition: En stock | ||
| DN: 125 | Matière: Fonte | Raccordement: PN10 / 16 | Pression Nominale (bar): 10 | Référence: 1133125 | Prix: 213,00 € | _delai_expedition: En stock | ||
| DN: 125 | Matière: Fonte | Raccordement: PN10 / 16 | Pression Nominale (bar): 16 | Référence: 1133127 | Prix: 295,00 € | _delai_expedition: Demander un devis | ||
| DN: 150 | Matière: Fonte | Raccordement: PN10 / 16 | Pression Nominale (bar): 10 | Référence: 1133150 | Prix: 275,00 € | _delai_expedition: En stock | ||
| DN: 150 | Matière: Fonte | Raccordement: PN10 / 16 | Pression Nominale (bar): 16 | Référence: 1133152 | Prix: 353,00 € | _delai_expedition: En stock | ||
| DN: 200 | Matière: Fonte | Raccordement: PN10 | Pression Nominale (bar): 10 | Référence: 1133200 | Prix: 467,00 € | _delai_expedition: En stock | ||
| DN: 200 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 1133201 | Prix: 467,00 € | _delai_expedition: En stock | ||
| DN: 200 | Matière: Fonte | Raccordement: PN10 | Pression Nominale (bar): 10 | Référence: 1133202 | Prix: 583,00 € | _delai_expedition: En stock | ||
| DN: 200 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 1133203 | Prix: 583,00 € | _delai_expedition: En stock | ||
| DN: 250 | Matière: Fonte | Raccordement: PN10 | Pression Nominale (bar): 10 | Référence: 1133250 | Prix: 842,00 € | _delai_expedition: En stock | ||
| DN: 250 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 1133251 | Prix: 842,00 € | _delai_expedition: En stock | ||
| DN: 250 | Matière: Fonte | Raccordement: PN10 | Pression Nominale (bar): 10 | Référence: 1133252 | Prix: 958,00 € | _delai_expedition: En stock | ||
| DN: 250 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 1133253 | Prix: 958,00 € | _delai_expedition: En stock | ||
| DN: 300 | Matière: Fonte | Raccordement: PN10 | Pression Nominale (bar): 10 | Référence: 1133300 | Prix: 1093,00 € | _delai_expedition: En stock | ||
| DN: 300 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 1133301 | Prix: 1093,00 € | _delai_expedition: En stock | ||
| DN: 300 | Matière: Fonte | Raccordement: PN10 | Pression Nominale (bar): 10 | Référence: 1133302 | Prix: 1240,00 € | _delai_expedition: En stock | ||
| DN: 300 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 1133303 | Prix: 1240,00 € | _delai_expedition: En stock | ||
| DN: 350 | Matière: Fonte | Raccordement: PN10 | Pression Nominale (bar): 10 | Référence: 1133350 | Prix: 1875,00 € | _delai_expedition: En stock | ||
| DN: 350 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 1133351 | Prix: 1875,00 € | _delai_expedition: En stock |
Description

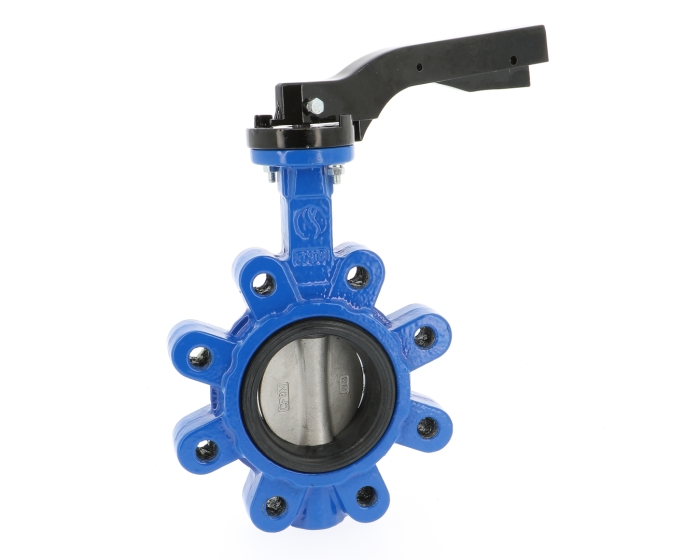

Robinet à Papillon Lug Initiale Fonte/EPDM Papillon Inox – Série 1133 PN10/16 DN40
Le robinet à papillon série 1133 à oreilles taraudées (LUG) de la gamme Initiale Sferaco est conçu pour les applications de climatisation et de chauffage, tout en offrant une polyvalence sur réseaux de fluides variés comme eau de mer, alcool et mercure. Avec son corps robuste en fonte GS, son papillon en inox, sa manchette EPDM vulcanisée et son double système d’étanchéité PTFE, il assure une excellente résistance mécanique et chimique, ainsi qu’une parfaite étanchéité et sécurité d’exploitation.
Points forts & conception technique
- Corps en fonte GS avec peinture époxy : haute résistance à la corrosion, idéal pour eaux agressives (mer, alcool, etc.).
- Papillon en inox : compatible fluides exigeants, longévité accrue.
- Manchette EPDM vulcanisée : tenue aux températures jusqu’à 110 °C, souplesse et étanchéité parfaite.
- Axe traversant : robustesse mécanique, stabilité du papillon.
- Double étanchéité PTFE : sécurité renforcée, performances hydrauliques optimales.
- Type LUG à oreilles taraudées : installation sécurisée entre brides PN10/16, maintenance facilitée.
- Manette levier cadenassable : prévention des ouvertures accidentelles, contrôle d’accès.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Modèle | 1133 Initiale Sferaco |
| Diamètre nominal (DN) | 40 mm (1”1/2) |
| Corps | Fonte GS + époxy |
| Papillon | Inox |
| Manchette | EPDM vulcanisée |
| Type de centrage | LUG, oreilles taraudées |
| Ecartement face à face | 33 mm |
| Pression de service (PS) | 16 bar (PN10/16) |
| Température de service (TS) | -15 °C à +110 °C |
| Raccordement tuyauterie | Entre brides PN10/16 |
| Cadenassable | Oui |
| Usage/application | Climatisation / Chauffage, eaux diverses |
| Durée de garantie | 2 ans |
| Type de manchette | Vulcanisée |
| Réf. | Gamme Initiale |
Applications et fluides supportés
- Climatisation et chauffage industriel ou tertiaire.
- Eau de mer, eau potable, alcool, mercure, fluides compatibles EPDM/inox/fonte GS.
- Process techniques nécessitant coupure fiable, faible perte de charge et maintenance aisée.
Conseils d’installation & maintenance
- Installer entre brides PN10/16, respecter les bonnes pratiques de serrage et d’alignement.
- Vérifier la compatibilité chimique pour les fluid.
Questions fréquentes
Quels sont les débits et pressions nominales supportés par ce robinet papillon série 1133 ?
Le robinet supporte des pressions nominales de PN10 et PN16 bar avec des diamètres disponibles de DN40 à DN300, offrant une adaptation à différentes configurations de réseaux. Les débits varient selon le DN choisi, le papillon en inox garantissant une capacité optimale de circulation.
Cette série 1133 est-elle compatible avec les fluides agressifs comme l’eau de mer et l’alcool ?
Oui, le corps en fonte GS, le papillon en inox et la manchette EPDM vulcanisée assurent une excellente résistance aux fluides agressifs incluant eau de mer, alcool et mercure, idéale pour les applications marines et chimiques.
Quel est le délai de livraison pour une commande de robinets série 1133 PN16 DN150 avec raccordement LUG ?
Contactez neovanne.com pour connaître les délais exacts selon votre quantité et configuration, les robinets étant disponibles en stock ou sur commande avec des délais variables.
Informations complémentaires
| DN | 100, 125, 150, 200, 250, 300, 350, 40, 400, 450, 50, 500, 600, 65, 80 |
|---|---|
| Matière | Fonte |
| Ecartement (mm) | 33, 43, 46, 52, 56, 60, 68, 78 |
| Raccordement | Lug |
| Réducteur | non, oui |
| Pression Nominale (bar) | 10, 16 |
| Température Mini (°C) | -10 |
| Référence | 1133040, 1133050, 1133065, 1133080, 1133100, 1133102, 1133125, 1133127, 1133150, 1133152, 1133200, 1133201, 1133202, 1133203, 1133250, 1133251, 1133252, 1133253, 1133300, 1133301, 1133302, 1133303, 1133350, 1133351, 1133400, 1133401, 1133450, 1133451, 1133500, 1133501, 1133600, 1133601 |
