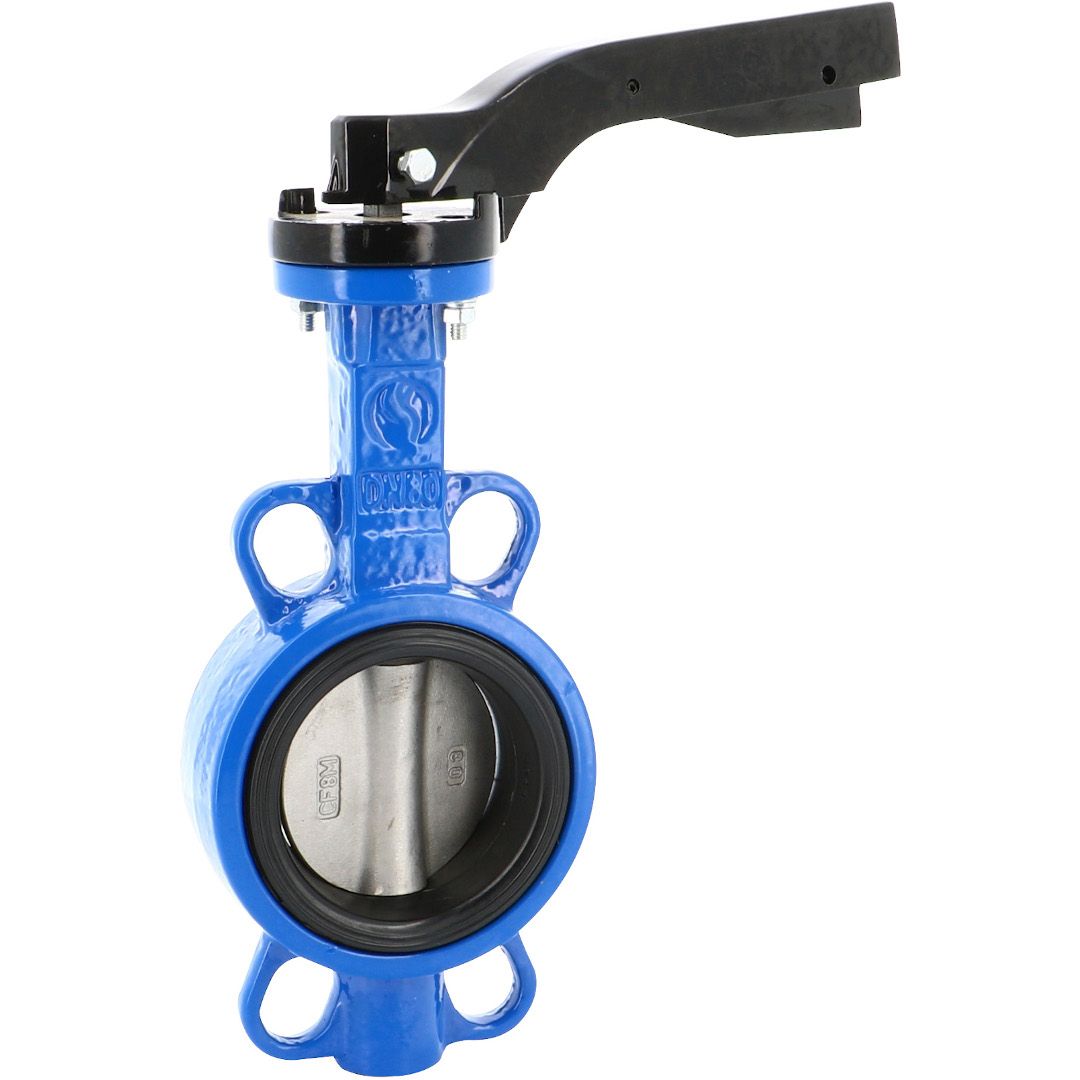

Vanne papillon Wafer Fonte/Inox/EPDM - Gamme Initiale PN16
Sur un réseau d’eau industrielle en DN 200, un robinet à boisseau sphérique pèse 45 kg et coûte trois fois le prix d’une papillon Wafer équivalente. Quand le sectionnement franc ne demande pas un Kv exceptionnel, la vanne papillon Wafer est la réponse économique correcte. Corps fonte EN GJL-250 époxy 80 µm, papillon inox CF8M (équivalent 316), manchette EPDM vulcanisée - montage entre brides PN10/16 ou Class 150, sans bride additionnelle.
La gamme Initiale couvre du DN 32 au DN 1200. Pression de service 16 bar jusqu’au DN 300, 10 bar au-delà. Température de -15 °C à +110 °C en continu, avec pointes admises à 130 °C sur cycles courts. L’axe traversant jusqu’au DN 600 reprend les efforts hydrauliques sans déformation du papillon, et le double joint PTFE assure l’étanchéité côté tige même en cas d’usure différentielle. Garantie constructeur 5 ans.
Caractéristiques techniques détaillées
| Critère | Spécification |
|---|---|
| Type | Papillon Wafer à oreilles de centrage |
| Diamètres | DN 32 à DN 1200 |
| Raccordement | Entre brides PN6, PN10/16, ANSI Class 150, JIS 10K |
| Pression PS | 16 bar (DN ≤ 300) / 10 bar (DN > 300) |
| Température TS | -15 °C à +110 °C, pointes 130 °C |
| Corps | Fonte EN GJL-250 ou GJS-400-15, époxy 80 µm |
| Papillon | Inox ASTM A351 CF8M (316) |
| Manchette | EPDM vulcanisée sur corps |
| Étanchéité axe | Double joint PTFE jusqu’au DN 600 |
| Axe | Traversant jusqu’au DN 600, en deux parties au-delà |
| Interface actionneur | Platine ISO 5211 |
| Commande | Poignée crantée 10 positions verrouillable, ou réducteur |
| Normes | EN 593, API 609, EN 12266-1, marquage CE PED |
| Garantie | 5 ans |
Pourquoi EPDM plutôt que NBR ou Viton
Le choix de la manchette détermine la chimie compatible. L’EPDM résiste à l’eau chaude jusqu’à 110 °C, aux solutions alcalines (soude jusqu’à 50 %), au lait de chaux, aux acides dilués et aux glycols. Il n’aime pas les hydrocarbures, les huiles minérales et les solvants aromatiques - sur ces fluides, basculer sur une manchette NBR ou FPM. Pour l’eau potable, l’eau de mer, l’eau déminéralisée et la plupart des fluides de process aqueux, l’EPDM est le bon compromis durée de vie / prix.
Le papillon inox CF8M (316) tolère le chlorure jusqu’à 1000 ppm en eau froide, ce qui couvre les eaux de procédé municipales et la majorité des circuits secondaires. Le corps fonte revêtu époxy 80 µm tient en extérieur sans corrosion atmosphérique sur 15 à 20 ans en climat continental tempéré.
Applications recommandées
Eau froide et eau chaude sanitaire jusqu’à 90 °C. Eaux brutes et eaux de mer (avec papillon 316). Circuits déminéralisés en centrale thermique. Solutions chimiques modérées : soude caustique, hydroxyde de soude, lait de chaux, alcools. Réseaux incendie. Procédés agroalimentaires non sanitaires. Stations de traitement d’eaux usées et d’eau potable.
Pour la régulation fine de débit, prévoir un réducteur manuel ou un actionneur quart de tour pneumatique double effet. Le couple de manœuvre reste modéré grâce à la géométrie du papillon excentrée et au coefficient de friction réduit de l’EPDM neuf.
Montage et maintenance
Le montage Wafer impose un alignement précis des brides amont et aval. Centrer le corps via les oreilles intégrées, présenter les boulons en croix, serrer progressivement au couple. La manchette EPDM assure elle-même l’étanchéité de bride - ne jamais ajouter de joint plat supplémentaire, cela écrase la portée et provoque des fuites. Vérifier que le papillon est en position fermée pendant l’opération pour éviter toute déformation. Sens de circulation libre, mais privilégier l’axe horizontal sur grands diamètres pour limiter les contraintes sur la tige.
Maintenance préventive : inspection visuelle du revêtement époxy tous les 12 mois, contrôle de la manchette EPDM (recherche de fissures, gonflement, fuite axe) tous les 24 mois. Remplacement de la manchette possible sans dépose totale sur DN ≤ 300.
Questions frequentes
Wafer ou Lug, quelle différence pratique ?
La version Wafer se monte uniquement entre deux brides, avec passage des tirants à travers le corps - démontage côté aval impossible sans couper le réseau. La version Lug intègre des taraudages sur chaque oreille, ce qui permet de déposer la tuyauterie aval en gardant la vanne en place et le réseau amont en pression. Sur réseau de distribution sans dérivation possible, choisir Lug. Pour sectionnement standard avec arrêt complet en maintenance, le Wafer suffit et coûte 15 à 25 % moins cher.
Quel actionneur dimensionner sur cette vanne ?
L’interface ISO 5211 est standardisée : F05 jusqu’au DN 80, F07 du DN 100 au DN 150, F10 du DN 200 au DN 300, puis F12/F14/F16 au-delà. Calculer le couple de manœuvre à 1,3 fois le couple constructeur à pression nominale pour intégrer le vieillissement de la manchette EPDM (durcissement après 5-7 ans). Sur eau propre, un actionneur pneumatique simple effet à rappel ressort en 6 bar air de commande est la configuration la plus économique.
Cette vanne convient-elle pour de la vapeur ?
Non. La manchette EPDM est limitée à 110 °C en continu, avec pointes 130 °C - ce qui exclut la vapeur saturée même basse pression (la vapeur à 1 bar relatif est déjà à 120 °C). Pour vapeur, s’orienter vers une vanne papillon haute performance à siège métallique ou PTFE renforcé, ou un robinet à soupape DIN.
