Description

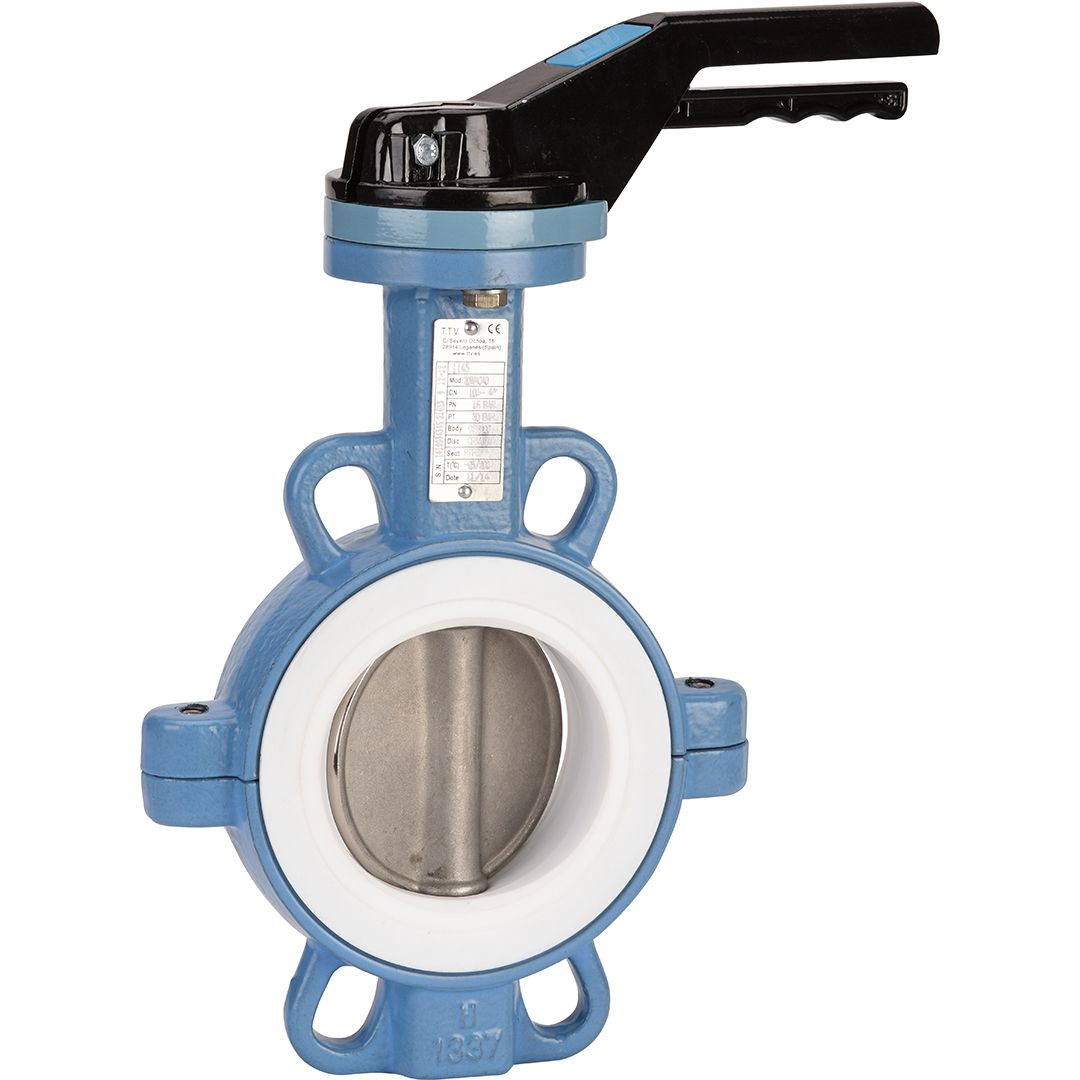

Vanne papillon TTV série 1145 : fonte, papillon inox, manchette PTFE
Ce robinet à papillon à oreilles de centrage de la gamme Excellence TTV de Sferaco sert au sectionnement ou au réglage des réseaux de fluides corrosifs, comme les acides, grâce à sa manchette en PTFE. Retrouvez toute la gamme dans nos robinets à papillon.
Construction
- Corps en fonte ductile EN GJS-500-7, en 2 parties
- Papillon inox
- Manchette PTFE de 3 mm d’épaisseur avec âme silicone de 6 mm
- Axe traversant
- Col long pour calorifuge
- Peinture rilsanisée RAL 5024, épaisseur 250 à 300 microns
Utilisation
- Fluides corrosifs (acides…)
- Température admissible Ts : -29 °C à +220 °C
- Pression maxi admissible Ps : 16 bars jusqu’au DN150, 10 bars au-delà (voir la courbe pression/température de la fiche technique)
- Tenue au vide : déconseillée
- Atmosphères explosives : ATEX zones 1 & 21 et 2 & 22 sur demande
Commande et raccordement
- Commande par levier du DN32/40 au DN150 (poignée 9 positions cadenassable), par réducteur à volant IP65 du DN200 au DN300
- Réducteur à volant (Réf. 1197) ou à chaîne (Réf. 1194) possibles sur toute la gamme
- Platine ISO 5211 : montage direct d’un actionneur
- Montage entre brides PN10/16 et Class 150 (PN20)
Garantie et conformité
- Garantie fabricant 10 ans (hors défauts d’installation et d’usure)
- Manchette PTFE conforme au règlement CE 1935/2004
- Robinet conforme à la directive PED 2014/68/UE
- Certificat matière 3.1 disponible
Les diamètres proposés sur cette page sont ceux du sélecteur ci-dessus ; la gamme du fabricant peut aller au-delà, sur demande. Les dimensions, couples de manœuvre et coefficients de débit Kv par DN figurent dans la fiche technique (onglet Fiche technique).
Questions fréquentes
Pour quels fluides cette vanne papillon est-elle prévue ?
La série 1145 est conçue pour les fluides corrosifs, comme les acides, de -29 °C à +220 °C.
Quelle différence avec la série 1155 ?
Sur la 1145, le papillon est en inox ; sur la 1155, il est revêtu PFA (PTFE). Les deux ont une manchette PTFE.
Quelle pression admet-elle ?
16 bars jusqu’au DN150 et 10 bars au-delà. La tenue au vide est déconseillée.
