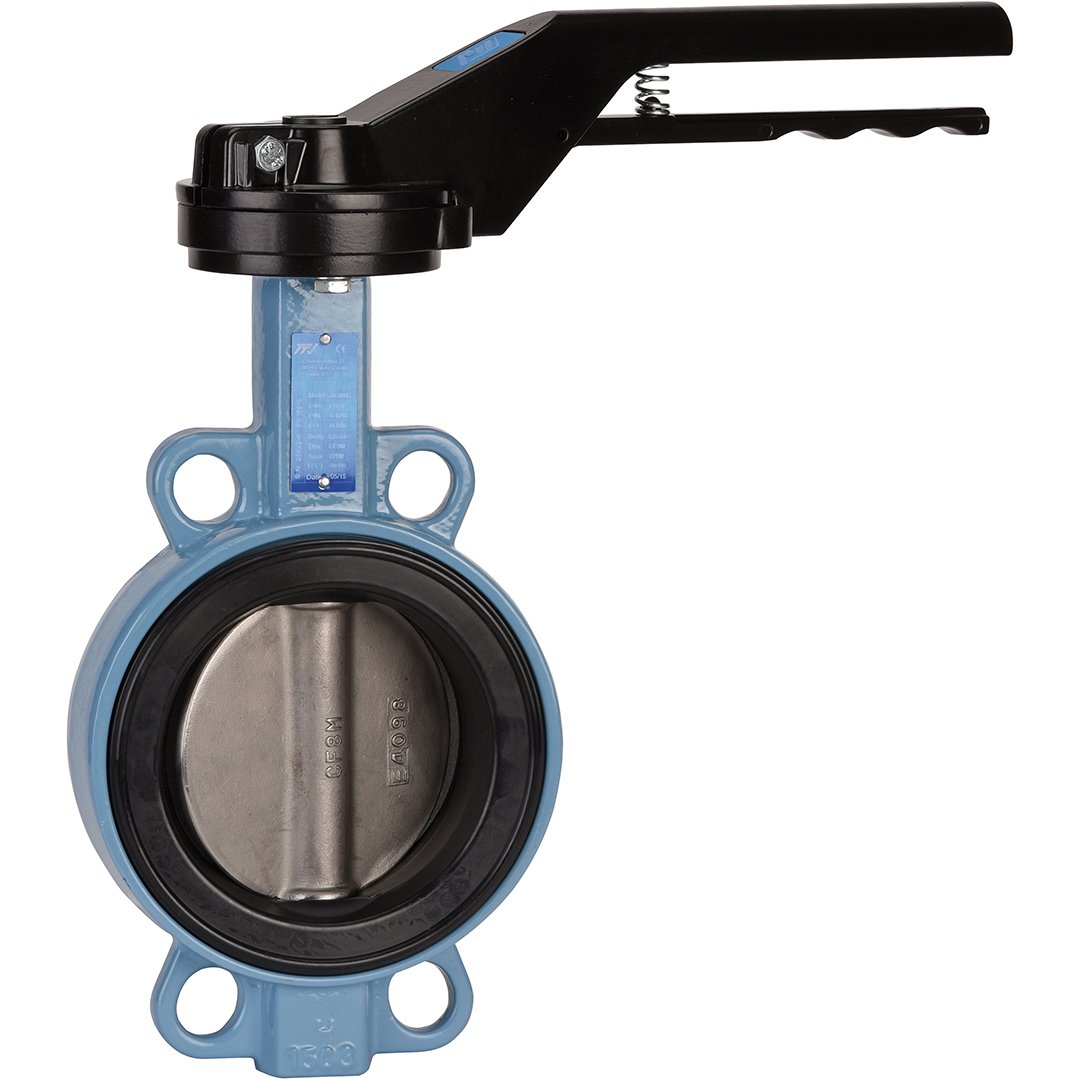

1147 – Robinet à Papillon Wafer Excellence Fonte/Nitrile
À partir de 107,75 € HT
Robinet papillon série 1147 Wafer Excellence DN32-DN40 – 16 bar, 90°C. Corps fonte GS, manchette nitrile carboxyle, papillon inox, motorisable, levier cadenassable, 10 ans garantie.
Sélectionner votre référence
| DN | Matière | Ecartement (mm) | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|---|
| DN: 40 | Matière: Fonte | Ecartement (mm): 33 | Référence: 1147040 | Prix: 107,75 € | Disponibilité: En stock | ||
| DN: 50 | Matière: Fonte | Ecartement (mm): 43 | Référence: 1147050 | Prix: 107,75 € | _delai_expedition: En stock | ||
| DN: 65 | Matière: Fonte | Ecartement (mm): 46 | Référence: 1147065 | Prix: 123,06 € | _delai_expedition: En stock | ||
| DN: 80 | Matière: Fonte | Ecartement (mm): 46 | Référence: 1147080 | Prix: 134,03 € | _delai_expedition: En stock | ||
| DN: 100 | Matière: Fonte | Ecartement (mm): 52 | Référence: 1147100 | Prix: 154,69 € | _delai_expedition: En stock | ||
| DN: 125 | Matière: Fonte | Ecartement (mm): 56 | Référence: 1147125 | Prix: 191,59 € | _delai_expedition: En stock | ||
| DN: 150 | Matière: Fonte | Ecartement (mm): 56 | Référence: 1147150 | Prix: 226,00 € | _delai_expedition: En stock | ||
| DN: 200 | Matière: Fonte | Ecartement (mm): 60 | Référence: 1147200 | Prix: 359,00 € | _delai_expedition: En stock | ||
| DN: 250 | Matière: Fonte | Ecartement (mm): 68 | Référence: 1147250 | Prix: 558,00 € | _delai_expedition: En stock | ||
| DN: 300 | Matière: Fonte | Ecartement (mm): 78 | Référence: 1147300 | Prix: 819,00 € | _delai_expedition: En stock |
1147 – Robinet à Papillon Wafer Excellence Fonte/Nitrile – Sectionnement Robuste Produits Abrasifs
Le robinet à papillon série 1147 Wafer Excellence révolutionne le sectionnement des produits abrasifs et pulvérulents par sa
construction fonte GS robuste avec manchette nitrile carboxyle et papillon inox DN32-DN40. Adapté aux industries chimiques, agroalimentaires
et pétrochimiques, ce robinet breveté garantit un fonctionnement fiable et un entretien facilité avec motorisation optionnelle, assurant une longévité de 10 ans.
Avantages Clés
Ce robinet se distingue par sa manchette NITRILE CARBOXYLE démontable qui offre une résistance chimique exceptionnelle aux produits
abrasifs, pulvérulents et huiles. Le corps fonte GS (EN-GJS-400-15) assure une stabilité mécanique remarquable même en conditions critiques.
La configuration Wafer à oreilles de centrage optimise la compacité avec un écartement de 33 mm, facilitant l’installation dans les réseaux
industriels existants. La certification gamme Excellence TTV garantit une qualité premium avec un levier rouge cadenassable pour sécurité
opérationnelle.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Série | 1147 – Robinet papillon Wafer Excellence |
| Marque | TTV (gamme Excellence) |
| Type raccordement | Wafer oreilles de centrage |
| Corps | Fonte GS (EN-GJS-400-15) |
| Papillon | Inox DN32-DN40 / Fonte DN≥125 |
| Manchette | Nitrile carboxyle démontable |
| Certifications | Gamme Excellence |
| Diamètre nominal | DN32/DN40 (gamme DN32 à DN300) |
| Pression de service (PS) | 16 bar (PN10/16) / Class 150 PN20 |
| Température de service | -10°C à +90°C |
| Écartement face à face | 33 mm |
| Raccordement | Entre brides PN10/16 Class 150 PN20 |
| Commande | Levier rouge cadenassable |
| Motorisation | Option réducteurs manuel ou chaîne IP65 |
| Durée de garantie | 10 ans fabricant |
Manchette Nitrile Carboxyle Résistante
La manchette nitrile carboxyle démontable est spécifiquement conçue pour résister aux fluides abrasifs, pulvérulents, huiles minérales,
et fluides corrosifs modérés. Cette technologie surpassante les normes EPDM en résistance chimique permet un usage industriel sévère.
Applications Produits Abrasifs Industriels
Le robinet série 1147 est idéal pour le sectionnement des fluides abrasifs dans :
- Industrie alimentaire et agroalimentaire
- Traitement des eaux et boues de décantation
- Transport de produits pulvérulents en suspension
- Circuits de lubrification sous pression
- Systèmes de refroidissement industriels
Conseils d’Installation
Pour une mise en place optimale du robinet à papillon série 1147 :
- Vérifier l’alignement des brides et la planéité des surfaces de contact avant montage
- Utiliser des joints de bride adaptés à la classe de pression (PN10/16 ou Class 150)
- Respecter le couple de serrage des boulons selon le diamètre (DN 40 à DN 65)
- Positionner le levier de commande dans une zone accessible pour faciliter l’actionnement manuel
- En cas de motorisation, prévoir un espace suffisant pour l’installation du réducteur ou du moteur chaîne
- Vérifier la plage de température du fluide avant la mise en service (-10°C à +90°C)
- Effectuer un contrôle étanche après installation avec produit de détection approprié
Certifications et Normes
- Conformité NF EN 593 (robinets à papillon wafer)
- Homologation PN10/16 Class 150 PN20
- Manchette certifiée NF EN 558-1
- Garantie fabricant 10 ans
- Papillon fonte ou inox selon diamètre nominal.
Questions fréquentes
Quel est la pression nominale maximale supportée par ce robinet à papillon et pour quels diamètres ?
La pression nominale (PN) est de 16 bar pour tous les diamètres disponibles (DN 100 à 300). Cette classe de pression est adaptée aux applications industrielles standard en chimie, agroalimentaire et pétrochimie.
La manchette nitrile carboxyle est-elle compatible avec les produits chimiques agressifs et les pâtes abrasives ?
Oui, la manchette nitrile carboxyle offre une excellente résistance aux produits abrasifs et pulvérulents. Cependant, vérifiez la compatibilité chimique spécifique auprès de notre équipe technique pour les fluides hautement agressifs.
Quels sont les délais de livraison pour une commande de robinets 1147 Wafer Excellence et comment commander ?
Contactez neovanne.com pour connaître les délais exacts selon votre configuration (diamètre, motorisation optionnelle). Les stocks et délais varient en fonction des options choisies.
| DN | 100, 125, 150, 200, 250, 300, 40, 400, 50, 65, 80 |
|---|---|
| Matière | Fonte |
| Raccordement | Wafer |
| Pression Nominale (bar) | 16 |
| Température Mini (°C) | -10 |
| Température Maxi (°C) | 90 |
| Ecartement (mm) | 33, 43, 46, 52, 56, 60, 68, 78 |
| Référence | 1147040, 1147050, 1147065, 1147080, 1147100, 1147125, 1147150, 1147200, 1147250, 1147300, 1147400 |
