Vanne papillon Fonte/Fonte/EPDM Wafer - Compacité économique À partir de 47,53 € HT
Vanne papillon Fonte/Inox/EPDM Wafer - Performance optimisée À partir de 66,73 € HT
Robinet Papillon Fonte/Fonte/EPDM Oreilles Taraudées LUG
À partir de 59,29 € HT
✓ En stockFranco 350 EUR TTCExpedition J+1

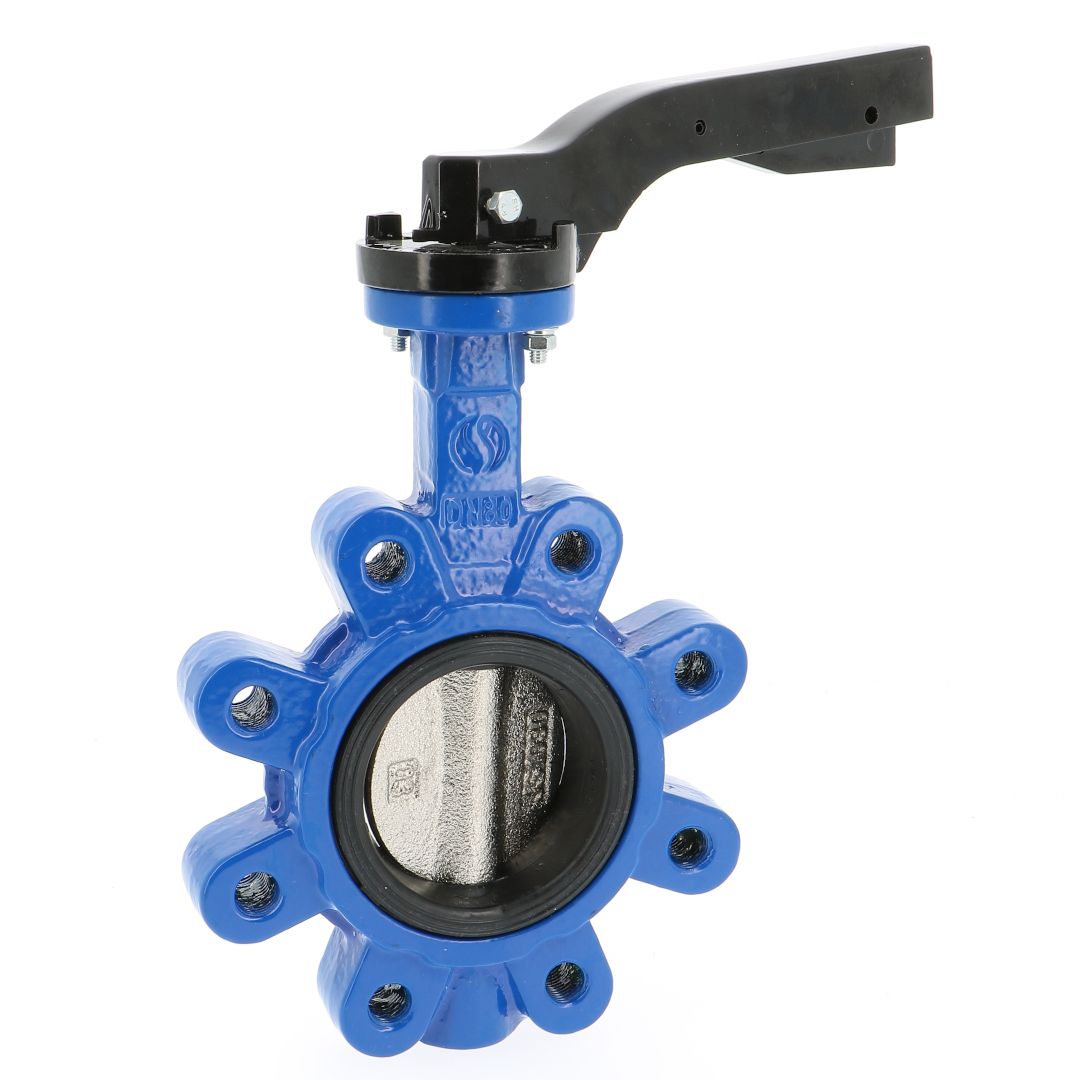

Robinet Papillon Fonte/Fonte/EPDM – Gamme Initiale à Oreilles Taraudées LUG.
Corps fonte EN GJL-250/GJS-400-15, papillon fonte GS nickelé, manchette EPDM vulcanisée, axe inox. DN40-600, PN16/10, température -15°C/+110°C. Levier cranté, réducteur ou motorisation ISO 5211. Certifié ISO/API/Marine LLOYD’S, garantie 5 ans. Robustesse et polyvalence pour toutes vos applications industrielles.
Configurer votre produit
32 articles DN
Ecartement (mm)
Raccordement
Pression Nominale (bar)
Sélectionner votre référence
| DN | Matière | Ecartement (mm) | Raccordement | Pression Nominale (bar) | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|---|---|---|
| DN: 40 | Matière: Fonte | Ecartement (mm): 33 | Raccordement: PN10 / 16 | Pression Nominale (bar): 10 | Référence: 1135040 | Prix: 59,29 € | Disponibilité: En stock | ||
| DN: 50 | Matière: Fonte | Ecartement (mm): 43 | Raccordement: PN10 / 16 | Pression Nominale (bar): 10 | Référence: 1135050 | Prix: 63,65 € | _delai_expedition: En stock | ||
| DN: 65 | Matière: Fonte | Ecartement (mm): 46 | Raccordement: PN10 / 16 | Pression Nominale (bar): 10 | Référence: 1135065 | Prix: 72,04 € | _delai_expedition: En stock | ||
| DN: 80 | Matière: Fonte | Ecartement (mm): 46 | Raccordement: PN10 / 16 | Pression Nominale (bar): 10 | Référence: 1135080 | Prix: 80,43 € | _delai_expedition: En stock | ||
| DN: 100 | Matière: Fonte | Ecartement (mm): 52 | Raccordement: PN10 / 16 | Pression Nominale (bar): 10 | Référence: 1135100 | Prix: 102,18 € | _delai_expedition: En stock | ||
| DN: 100 | Matière: Fonte | Ecartement (mm): 52 | Raccordement: PN10 / 16 | Pression Nominale (bar): 16 | Référence: 1135102 | Prix: 183,65 € | _delai_expedition: En stock | ||
| DN: 125 | Matière: Fonte | Ecartement (mm): 56 | Raccordement: PN10 / 16 | Pression Nominale (bar): 10 | Référence: 1135125 | Prix: 137,15 € | _delai_expedition: En stock | ||
| DN: 125 | Matière: Fonte | Ecartement (mm): 56 | Raccordement: PN10 / 16 | Pression Nominale (bar): 16 | Référence: 1135127 | Prix: 218,00 € | _delai_expedition: En stock | ||
| DN: 150 | Matière: Fonte | Ecartement (mm): 56 | Raccordement: PN10 / 16 | Pression Nominale (bar): 10 | Référence: 1135150 | Prix: 164,19 € | _delai_expedition: En stock | ||
| DN: 150 | Matière: Fonte | Ecartement (mm): 56 | Raccordement: PN10 / 16 | Pression Nominale (bar): 16 | Référence: 1135152 | Prix: 253,00 € | _delai_expedition: En stock | ||
| DN: 200 | Matière: Fonte | Ecartement (mm): 60 | Raccordement: PN10 | Pression Nominale (bar): 10 | Référence: 1135200 | Prix: 258,00 € | _delai_expedition: En stock | ||
| DN: 200 | Matière: Fonte | Ecartement (mm): 60 | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 1135201 | Prix: 258,00 € | _delai_expedition: En stock | ||
| DN: 200 | Matière: Fonte | Ecartement (mm): 60 | Raccordement: PN10 | Pression Nominale (bar): 10 | Référence: 1135202 | Prix: 376,00 € | _delai_expedition: En stock | ||
| DN: 200 | Matière: Fonte | Ecartement (mm): 60 | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 1135203 | Prix: 376,00 € | _delai_expedition: En stock | ||
| DN: 250 | Matière: Fonte | Ecartement (mm): 68 | Raccordement: PN10 | Pression Nominale (bar): 10 | Référence: 1135250 | Prix: 439,00 € | _delai_expedition: En stock | ||
| DN: 250 | Matière: Fonte | Ecartement (mm): 68 | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 1135251 | Prix: 439,00 € | _delai_expedition: En stock | ||
| DN: 250 | Matière: Fonte | Ecartement (mm): 68 | Raccordement: PN10 | Pression Nominale (bar): 10 | Référence: 1135252 | Prix: 554,00 € | _delai_expedition: En stock | ||
| DN: 250 | Matière: Fonte | Ecartement (mm): 68 | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 1135253 | Prix: 554,00 € | _delai_expedition: En stock | ||
| DN: 300 | Matière: Fonte | Ecartement (mm): 78 | Raccordement: PN10 | Pression Nominale (bar): 10 | Référence: 1135300 | Prix: 562,00 € | _delai_expedition: En stock | ||
| DN: 300 | Matière: Fonte | Ecartement (mm): 78 | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 1135301 | Prix: 562,00 € | _delai_expedition: En stock | ||
| DN: 300 | Matière: Fonte | Ecartement (mm): 78 | Raccordement: PN10 | Pression Nominale (bar): 10 | Référence: 1135302 | Prix: 708,00 € | _delai_expedition: En stock | ||
| DN: 300 | Matière: Fonte | Ecartement (mm): 78 | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 1135303 | Prix: 708,00 € | _delai_expedition: En stock | ||
| DN: 350 | Matière: Fonte | Ecartement (mm): 78 | Raccordement: PN10 | Pression Nominale (bar): 10 | Référence: 1135350 | Prix: 1150,00 € | _delai_expedition: En stock | ||
| DN: 350 | Matière: Fonte | Ecartement (mm): 78 | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 1135351 | Prix: 1150,00 € | _delai_expedition: En stock | ||
| DN: 400 | Matière: Fonte | Ecartement (mm): 102 | Raccordement: PN10 | Pression Nominale (bar): 10 | Référence: 1135400 | Prix: 1826,00 € | _delai_expedition: En stock | ||
| DN: 400 | Matière: Fonte | Ecartement (mm): 102 | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 1135401 | Prix: 1826,00 € | _delai_expedition: En stock | ||
| DN: 450 | Matière: Fonte | Ecartement (mm): 114 | Raccordement: PN10 | Pression Nominale (bar): 10 | Référence: 1135450 | Prix: 2379,00 € | _delai_expedition: En stock | ||
| DN: 450 | Matière: Fonte | Ecartement (mm): 114 | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 1135451 | Prix: 2379,00 € | _delai_expedition: En stock | ||
| DN: 500 | Matière: Fonte | Ecartement (mm): 127 | Raccordement: PN10 | Pression Nominale (bar): 10 | Référence: 1135500 | Prix: 4102,00 € | _delai_expedition: En stock | ||
| DN: 500 | Matière: Fonte | Ecartement (mm): 127 | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 1135501 | Prix: 4102,00 € | _delai_expedition: En stock | ||
| DN: 600 | Matière: Fonte | Ecartement (mm): 154 | Raccordement: PN10 | Pression Nominale (bar): 10 | Référence: 1135600 | Prix: 5690,00 € | _delai_expedition: En stock | ||
| DN: 600 | Matière: Fonte | Ecartement (mm): 154 | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 1135601 | Prix: 5690,00 € | _delai_expedition: En stock |
Description
Robinet Papillon Fonte/Fonte/EPDM Gamme Initiale – Oreilles Taraudées LUG PN16, DN40-600
Le Robinet Papillon Fonte/Fonte/EPDM – Gamme Initiale à Oreilles Taraudées est une solution industrielle robuste et polyvalente, spécialement conçue pour le sectionnement ou la régulation des réseaux d’eau froide, chaude et fluides non corrosifs. Sa construction fonte/fonte/EPDM et son système d’oreilles taraudées (type LUG) offrent une durabilité exceptionnelle et une facilité d’installation, même en bout de ligne.
Avantages Clés
- Construction robuste et durable
- Corps fonte EN GJL-250 ou EN GJS-400-15 selon les diamètres
- Papillon fonte GS nickelé (20-30 microns) pour une résistance à la corrosion accrue
- Manchette EPDM vulcanisée garantissant une étanchéité optimale
- Axe inox AISI 420/431 pour une longévité maximale
- Conception technique avancée
- Double étanchéité PTFE à l’axe pour une sécurité renforcée
- Col long adapté au calorifuge pour les installations thermiques
- Revêtement époxy 80 microns RAL 5005 anti-corrosion
- Platine ISO 5211 intégrée pour motorisation électrique ou pneumatique
- Flexibilité d’installation
- Oreilles taraudées LUG permettant une installation simplifiée
- Utilisation possible en bout de ligne (jusqu’à 10 bar)
- Montage entre brides PN10/16 standard
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Gamme | Initiale à oreilles taraudées LUG |
| Type | Robinet papillon fonte/fonte/EPDM |
| Diamètres disponibles | DN40 à DN600 |
| Corps | Fonte EN GJL-250 ou EN GJS-400-15 |
| Papillon | Fonte GS nickelée (20-30 microns) |
| Manchette | EPDM vulcanisée |
| Axe | Inox AISI 420/431 |
| Pression de service | 16 bar (DN40-300), 10 bar (DN350-600) |
| Température de service | -15°C à +110°C (130°C en pointe) |
| Raccordement | Entre brides PN10/16, oreilles taraudées LUG |
| Commande | Levier cranté 10 positions (jusqu’au DN300), réducteur à volant IP54/IP67, réducteur à chaîne |
| Motorisation | Platine ISO 5211 intégrée |
| Garantie | 5 ans |
Applications Recommandées
- Réseaux d’eau froide et chaude industriels
- Distribution de fluides non corrosifs
- Installations industrielles diverses nécessitant fiabilité et durabilité
- Systèmes en bout de ligne (pression maximale 10 bar)
- Applications nécessitant une motorisation ultérieure.
Questions fréquentes
Quelle est la pression nominale maximale supportée par ce robinet papillon et pour quels diamètres ?
Ce robinet supporte une pression nominale PN16 bar sur l’ensemble de la gamme DN40-600. Il est également disponible en PN10 pour les applications moins exigeantes.
Quels types de fluides peuvent transiter par ce robinet papillon fonte/EPDM ?
Ce robinet est spécialement conçu pour l’eau froide, l’eau chaude et les fluides non corrosifs. L’EPDM garantit une excellente compatibilité chimique et thermique dans ces applications.
Quel est le délai de livraison pour commander ce robinet papillon en oreilles taraudées LUG ?
Contactez l’équipe commerciale de neovanne.com pour obtenir les délais de livraison selon votre DN et configuration spécifique, les stocks variant selon les références.
Informations complémentaires
| DN | 100, 125, 150, 200, 250, 300, 350, 40, 400, 450, 50, 500, 600, 65, 80 |
|---|---|
| Matière | Fonte |
| Réducteur | non, oui |
| Ecartement (mm) | 102, 114, 127, 154, 33, 43, 46, 52, 56, 60, 68, 78 |
| Raccordement | PN10, PN10 / 16, PN16 |
| Pression Nominale (bar) | 10, 16 |
| Température Mini (°C) | -10 |
| Référence | 1135040, 1135050, 1135065, 1135080, 1135100, 1135102, 1135125, 1135127, 1135150, 1135152, 1135200, 1135201, 1135202, 1135203, 1135250, 1135251, 1135252, 1135253, 1135300, 1135301, 1135302, 1135303, 1135350, 1135351, 1135400, 1135401, 1135450, 1135451, 1135500, 1135501, 1135600, 1135601 |
