Manchon Compensateur EPDM Série 1505 : La Solution Fiable pour les Réseaux d’Eau

Manchon Compensateur EPDM Série 1505 : absorber dilatations, vibrations et bruit sur réseaux d’eau

Une pompe centrifuge qui démarre transmet ses vibrations dans toute la tuyauterie. Les coudes vibrent, les supports se desserrent, les soudures fatiguent, le bruit envahit le local technique. Ajoutez à cela les dilatations thermiques d’un réseau de chauffage qui passe de 20 à 90°C : une conduite acier DN100 de 10 mètres s’allonge de 9 mm. Si rien n’absorbe ce déplacement, les contraintes vont chercher le maillon faible – bride, raccord, soudure – et le casser.

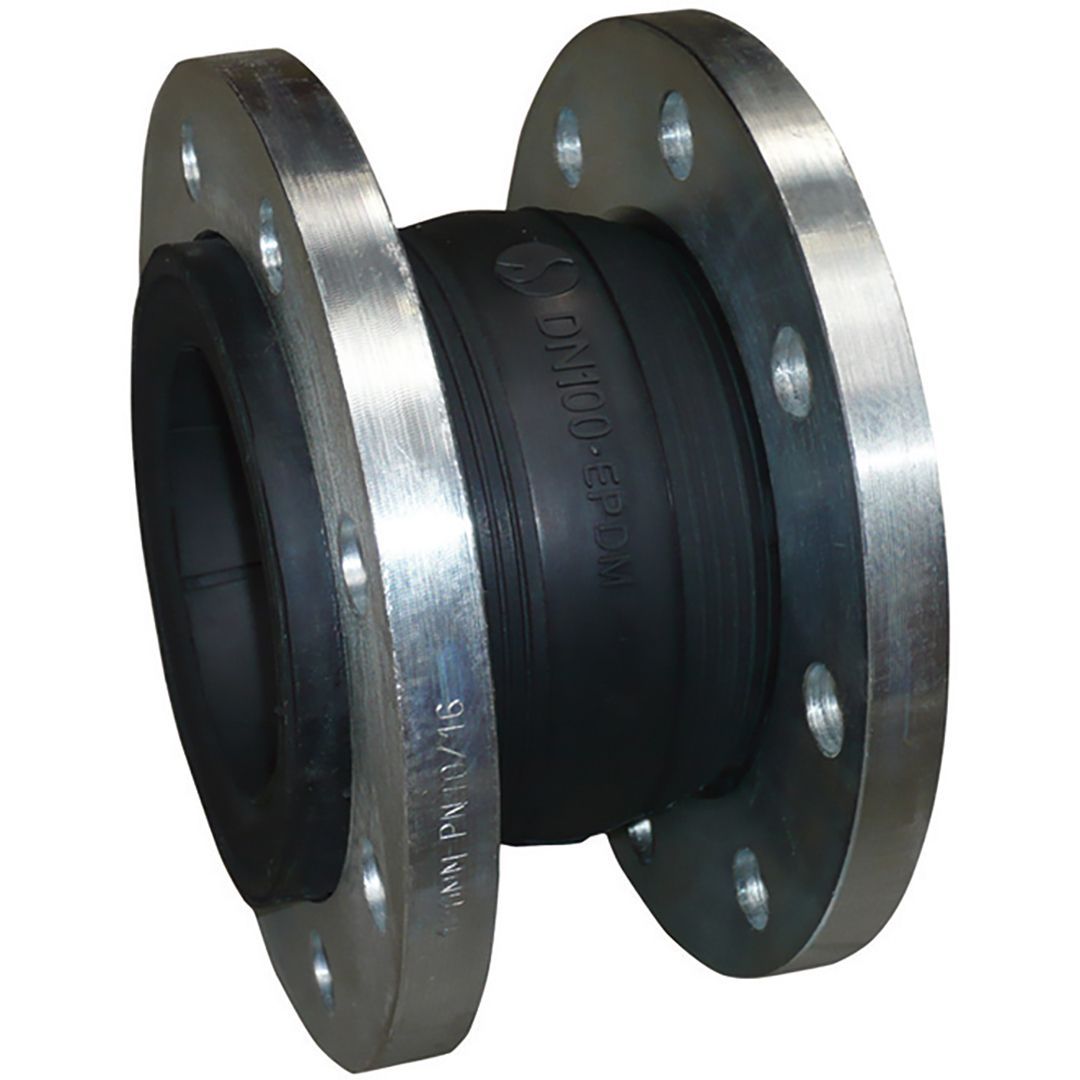

Le manchon compensateur Série 1505 traite ces trois problèmes simultanément : dilatation axiale, vibration mécanique, bruit hydraulique. Soufflet EPDM simple onde, brides tournantes acier galvanisé PN10/16, câble acier trempé intégré pour reprendre les efforts de pression. Longueur de pose 130 mm. Installation directe entre deux brides standard EN 1092-1, alignement des trous facilité par la rotation libre des brides.

Pourquoi l’EPDM sur les réseaux d’eau

L’EPDM (éthylène-propylène-diène monomère) est l’élastomère adapté à l’eau froide, l’eau chaude sanitaire, l’eau de chauffage glycolée et les fluides aqueux neutres. Stabilité chimique en milieu humide, résistance à l’ozone et aux UV, vieillissement maîtrisé jusqu’à 100°C en service continu, pointes admises à 110°C. Sur un réseau de chauffage à 80°C en régime nominal, le soufflet conserve son élasticité et son étanchéité pendant plus de 10 ans d’exploitation typique.

Attention au choix du matériau : l’EPDM n’aime pas les hydrocarbures, les huiles minérales et les solvants. Pour ces fluides, il faut basculer sur NBR ou sur un compensateur inox. Pour l’eau, l’eau d’irrigation, l’eau glacée des installations de climatisation et l’eau chaude de chauffage, l’EPDM est le bon compromis prix/durée de vie.

Caractéristiques techniques

Cas d’usage concrets

Sortie de pompe en chaufferie : le manchon découple hydrauliquement le groupe motopompe du collecteur. Les vibrations à 1450 tr/min (24 Hz) et leurs harmoniques ne se propagent plus dans la structure du bâtiment. Le local technique redevient supportable, les capteurs de pression installés en aval cessent de dériver.

Réseau d’adduction d’eau enterré ou aérien : la Série 1505 absorbe les coups de bélier modérés et les micro-déplacements liés aux tassements de sol. Sur un piquage en antenne longue, elle évite la transmission des contraintes vers les vannes en bout de ligne.

Circuit primaire de chauffage collectif : entre la chaudière et le départ collecteur, le compensateur reprend la dilatation thermique du tronçon court qui sépare la production des distributions. Pas besoin de lyre ni de point fixe complexe sur ce segment.

Climatisation et eau glacée : la plage -10°C à +100°C couvre les boucles d’eau glacée à 6°C aller / 12°C retour. L’EPDM conserve sa souplesse à basse température, contrairement à certains caoutchoucs naturels qui durcissent en dessous de 0°C.

Installation : ce qu’il faut respecter

Le manchon doit être installé sans précontrainte. On le pose à sa longueur nominale de 130 mm entre les deux contre-brides, on serre les boulons en croix au couple recommandé pour PN10 ou PN16, et on évite de l’utiliser pour rattraper un défaut d’alignement supérieur à 3 mm. Un compensateur n’est pas un raccord de réparation.

Le câble acier intégré reprend l’effort de pression axial (effet fond) – inutile donc d’ajouter des tirants extérieurs sur les diamètres jusqu’à DN150 en service standard. Au-delà, ou en cas de pression d’épreuve supérieure à 16 bar, des tirants de limitation sont conseillés pour sécuriser le montage.

Distance minimale par rapport à un coude ou une pompe : 2 à 3 fois le DN en aval, pour laisser le profil de vitesse s’établir et éviter une fatigue prématurée du soufflet par turbulence.

Maintenance et durée de vie

Inspection visuelle annuelle : gonflement anormal, fissures de surface, suintement au niveau des collets. Un soufflet EPDM en bon état présente une surface mate et souple. Remplacement préventif conseillé tous les 8 à 10 ans en eau chaude, 12 à 15 ans en eau froide. Le démontage prend 10 minutes une fois les boulons déposés, sans intervention sur la tuyauterie elle-même grâce aux brides tournantes.
