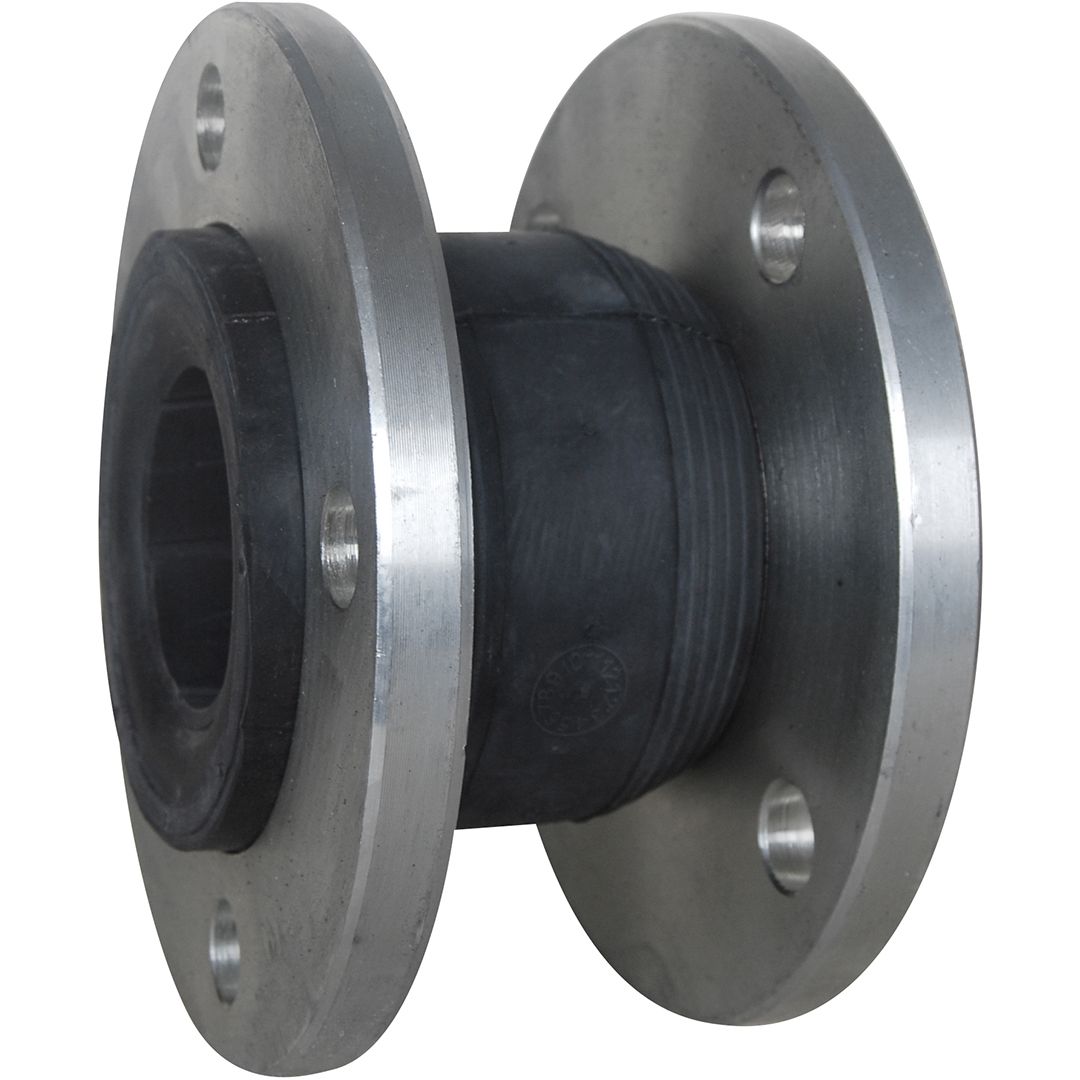

Manchon Compensateur NBR Série 1506 : Absorption des Vibrations pour Huiles et Hydrocarbures
À partir de 63,39 € HT
Série 1506 – Manchon Compensateur NBR. Spécialement conçu pour les réseaux d’huiles, hydrocarbures et fuel, il absorbe efficacement les vibrations et la dilatation. Brides tournantes PN10/16, longueur 130 mm, PS 16 bar, TS -10°C/+80°C. La solution idéale pour protéger vos équipements et canalisations.
Sélectionner votre référence
| DN | Matière | Référence | Diamètre de tube (mm) | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|---|
| DN: 32 | Matière: Acier | Référence: 1506032 | Diamètre de tube (mm): 10 | Prix: 63,39 € | Disponibilité: En stock | ||
| DN: 40 | Matière: Acier | Référence: 1506040 | Diamètre de tube (mm): 10 | Prix: 68,45 € | _delai_expedition: En stock | ||
| DN: 50 | Matière: Acier | Référence: 1506050 | Diamètre de tube (mm): 10 | Prix: 75,72 € | _delai_expedition: En stock | ||
| DN: 65 | Matière: Acier | Référence: 1506065 | Diamètre de tube (mm): 10 | Prix: 95,89 € | _delai_expedition: En stock | ||
| DN: 80 | Matière: Acier | Référence: 1506080 | Diamètre de tube (mm): 10 | Prix: 106,58 € | _delai_expedition: En stock | ||
| DN: 100 | Matière: Acier | Référence: 1506100 | Diamètre de tube (mm): 10 | Prix: 121,67 € | _delai_expedition: En stock | ||
| DN: 125 | Matière: Acier | Référence: 1506125 | Diamètre de tube (mm): 10 | Prix: 171,32 € | _delai_expedition: En stock | ||
| DN: 150 | Matière: Acier | Référence: 1506150 | Diamètre de tube (mm): 10 | Prix: 208,00 € | _delai_expedition: En stock | ||
| DN: 200 | Matière: Acier | Référence: 1506200 | Diamètre de tube (mm): 10 | Prix: 325,00 € | _delai_expedition: En stock |
Manchon Compensateur NBR Série 1506 : Absorption des Vibrations pour Huiles et Hydrocarbures
Le manchon compensateur Série 1506 est un composant essentiel pour la protection et la flexibilité des réseaux de tuyauterie transportant des huiles minérales, des hydrocarbures, du fuel et d’autres produits pétroliers compatibles. Il est spécifiquement conçu pour sécuriser les installations en absorbant les contraintes mécaniques et thermiques.
Sa fonction principale est d’absorber les dilatations, d’isoler les vibrations générées par les pompes et autres équipements, et de réduire le bruit dans les canalisations. Ceci est possible grâce à son soufflet souple à simple onde en NBR (Nitrile), un élastomère reconnu pour son excellente résistance aux huiles et aux graisses.
Avantages Clés et Points Forts
- Résistance aux Hydrocarbures : Le soufflet en NBR est spécialement choisi pour sa durabilité et sa compatibilité avec les huiles, les carburants et autres dérivés du pétrole.
- Absorption Polyvalente : Il compense efficacement les vibrations et bruits et les mouvements de dilatation des tuyauteries (axiaux, latéraux et angulaires).
- Installation Simplifiée : Équipé de brides tournantes PN10/16 en acier, il facilite grandement l’alignement des trous de boulons et accélère le montage.
- Conception Standardisée : Avec une longueur fixe de 130 mm, il s’intègre facilement dans les installations neuves ou en remplacement sur des systèmes existants.
Caractéristiques Techniques Générales
| Caractéristique | Spécification |
|---|---|
| Type d’équipement | Manchon compensateur à brides, simple soufflet |
| Matériaux | Soufflet NBR (Nitrile), Brides Acier Électro-zingué |
| Pression de Service (PS) | 16 bar |
| Plage de Température (TS) | -10°C à +80°C |
| Raccordement | À brides tournantes PN10/16 |
| Écartement | 130 mm |
La Série 1506 est la solution fiable et économique pour sécuriser vos tuyauteries d’hydrocarbures, en prolongeant la durée de vie de vos équipements et en réduisant les nuisances sonores.
Questions fréquentes
Quelle est la plage de pression nominale supportée par ce manchon compensateur et peut-il fonctionner en PN 16 sur une installation existante en PN 10 ?
Le manchon Série 1506 supporte les classes PN 10 et PN 16. Vous pouvez installer un manchon PN 16 sur un réseau PN 10, mais l’inverse est impossible. Respectez toujours la pression nominale minimale de votre installation.
Le manchon compensateur NBR DN10 est-il compatible avec tous les types d’hydrocarbures et quel est son élastomère limite d’emploi ?
Oui, le NBR (nitrile) est compatible avec les huiles minérales, carburants, fuel et hydrocarbures classiques. La limite d’emploi NBR est généralement 100°C ; vérifiez la compatibilité chimique spécifique pour les produits non conventionnels.
Quel est le délai de livraison pour une commande de manchons compensateurs Série 1506 DN10 PN16 en brides ?
Consultez neovanne.com pour les délais précis selon votre quantité et stock disponible. Les manchons standards bridés DN10 sont généralement expédiés sous 5-7 jours ouvrés en stock.
Produits associés
| DN | 100, 125, 150, 200, 32, 40, 50, 65, 80 |
|---|---|
| Matière | Acier |
| Raccordement | Brides |
| Pression Nominale (bar) | 10, 16 |
| Température Mini (°C) | -10 |
| Température Maxi (°C) | 80 |
| Référence | 1506032, 1506040, 1506050, 1506065, 1506080, 1506100, 1506125, 1506150, 1506200 |
| Diamètre de tube (mm) | 10 |
