Réservoir air horizontal support – Installation facilitée
À partir de 483,00 € HT
Sélectionner votre référence
| Taille (L) | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|
| Taille (L): 50 L | Référence: 429005011 | Prix: 483,00 € | Disponibilité: En stock | ||
| Taille (L): 100 L | Référence: | Prix: 676,00 € | _delai_expedition: Expédition sous 5 jours | ||
| Taille (L): 200 L | Référence: 429020011 | Prix: 839,00 € | _delai_expedition: En stock | ||
| Taille (L): 270 L | Référence: 429027011 | Prix: 938,00 € | _delai_expedition: En stock | ||
| Taille (L): 500 L | Référence: 429050011 | Prix: 1840,00 € | _delai_expedition: En stock |

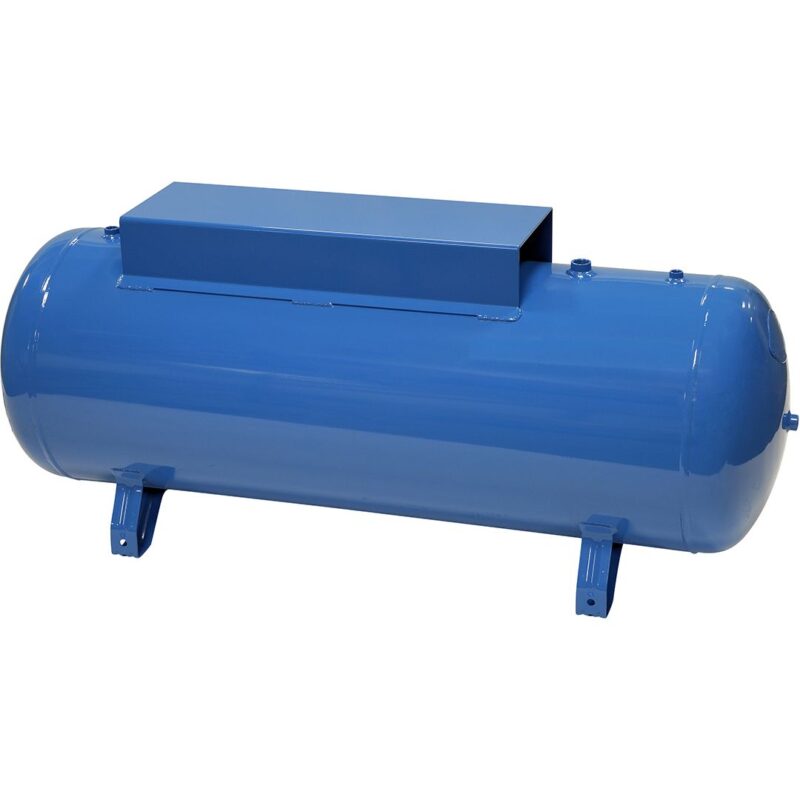

Réservoir air comprimé horizontal avec plaque support — stockage tampon et montage direct compresseur
Un compresseur qui démarre et s’arrête toutes les 2 minutes subit une usure prématurée et consomme jusqu’à 30% d’énergie supplémentaire par rapport à un compresseur fonctionnant en cycles longs. Un réservoir tampon de capacité adaptée allonge les cycles, réduit les démarrages, absorbe les pointes de consommation et améliore la régularité de pression en aval. Ce réservoir horizontal avec plaque support intègre le support du compresseur directement sur le réservoir — compacité maximale pour les ateliers aux surfaces restreintes.
La conception acier carbone S275 JR (EN 10025) avec revêtement époxy/polyester RAL 5015 et homologation CE 2014/29 (Directive Équipements sous Pression) garantit la conformité réglementaire pour une utilisation en espace industriel. La traçabilité 100% (marquage CE + numéro de fabrication) est requise pour l’inspection périodique DREAL.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Matériau | Acier carbone S275 JR selon EN 10025 |
| Revêtement | Peinture époxy/polyester RAL 5015 (bleu) |
| Pression de service (PS) | 11 bar |
| Température de service | -10°C à +120°C |
| Fluides compatibles | Air comprimé, azote |
| Capacités disponibles | 50, 100, 200, 270, 500 litres |
| Raccordements (50-270L) | G (BSP parallèle) |
| Raccordement (500L) | G 1″ (BSP parallèle) |
| Directive CE | 2014/29/UE (Équipements sous pression simples) |
| Plaque support | Intégrée — montage direct compresseur |
| Pattes de fixation | 2 (fixation au sol) |
Piquages standard fournis
| Piquage | Utilisation |
|---|---|
| Entrée (x1) | Alimentation depuis compresseur |
| Sortie (x1) | Distribution vers réseau |
| Purge (x1) | Vidange condensats (vanne de purge recommandée) |
| Manomètre (x1) | Contrôle pression visuel |
| Soupape (x1) | Sécurité pression (soupape calibrée 11 bar) |
Calcul de la capacité optimale
Règle empirique : volume réservoir (litres) = (débit compresseur l/min × temps de cycle min × P atm) / (P max – P min). Pour un compresseur 200 l/min avec cyclage 4-8 bar et cycle minimum 3 minutes, le volume optimal est ~150L. Un réservoir sous-dimensionné génère des cycles courts, un surdimensionné allonge le temps de montée en pression. Pour les gros consommateurs intermittents (pistolets, visseuses à impulsions), majoriser la capacité de 50% par rapport au calcul théorique.
Gestion des condensats
L’air comprimé transporte de l’humidité qui condense dans le réservoir. Sur un réservoir 200L à 7 bar, la production de condensats est de 0,5 à 2 L/jour selon l’hygrométrie ambiante. Prévoir une purge manuelle quotidienne ou une purge automatique temporisée (électrovanne 24V sur piquage purge). Sans purge régulière, les condensats corrodent l’intérieur du réservoir en quelques années, même avec revêtement époxy.
Questions fréquentes
Ce réservoir nécessite-t-il une déclaration ou une inspection obligatoire ?
Les réservoirs air comprimé ≥ 50 L à PS > 4 bar relèvent de la Directive 2014/29/UE (ESPS) et doivent porter le marquage CE. Les réservoirs PS × V > 200 bar.L nécessitent un suivi réglementaire DREAL (inspection périodique). Pour ce modèle PS = 11 bar : un réservoir de 50 L (550 bar.L) est soumis à inspection. Contacter l’organisme de contrôle (Bureau Veritas, Apave, Socotec) pour les modalités d’inspection initiale et périodique.
La plaque support peut-elle accueillir tous types de compresseurs ?
La plaque support est dimensionnée pour des compresseurs de 50 à 200 L/min selon la capacité du réservoir. Vérifier le plan de perçage de la plaque (fourni avec la documentation) contre les pattes de fixation du compresseur. Pour les compresseurs hors standard ou à vibrations importantes, ajouter des plots antivibratoires entre le compresseur et la plaque pour protéger les soudures du réservoir des sollicitations dynamiques.
Quelle soupape de sécurité choisir pour ce réservoir à 11 bar ?
La soupape doit être calibrée à la pression de service du réservoir (11 bar) et avoir un débit d’évacuation ≥ au débit maximum du compresseur. Une soupape ressort tarée 11 bar en laiton ou inox raccord BSP 1/2″ est standard pour les réservoirs 50-270L. La soupape doit être accessible et testée manuellement tous les 6 mois (levier de test). Remplacer si la pression de déclenchement dérive de ±10%.
| Taille (L) | 100 L, 200 L, 270 L, 50 L, 500 L |
|---|---|
| Matière | Acier |
| Equipement | équipé, nu |
| Référence | 429005011, 429005011E, 429010011, 429010011E, 429020011, 429020011E, 429027011, 429027011E, 429050011, 429050011E |
