Robinet à Tournant Sphérique 3 Pièces à Brides PN40 Inox

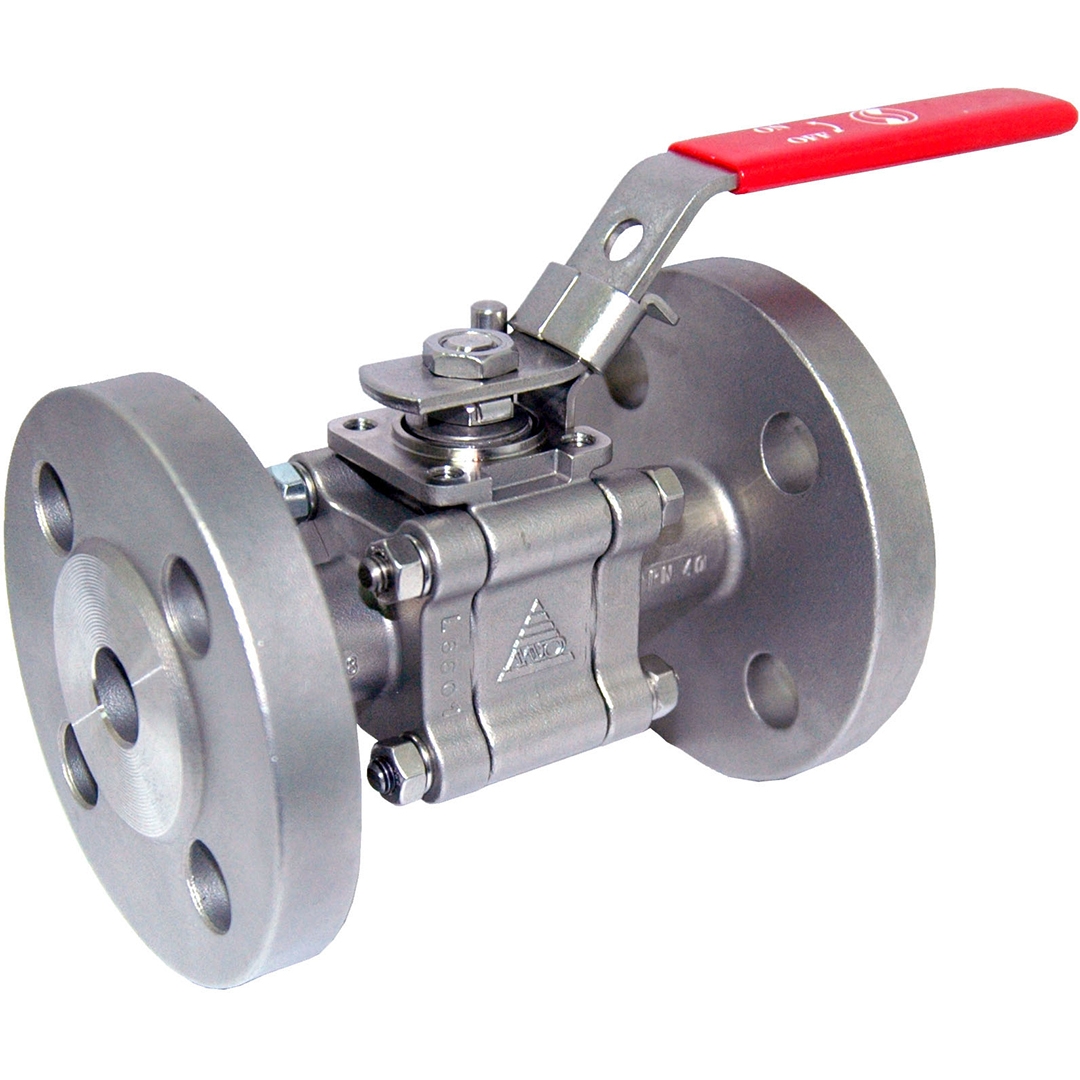

Robinet à tournant sphérique 3 pièces à brides PN40 Inox — DN50 Série 7034 Sferaco

À 40 bar de pression et -30 °C à +220 °C de plage thermique, les robinetteries standard en laiton ou en fonte atteignent leurs limites. L’industrie chimique, la pétrochimie, les réseaux de vapeur haute pression et les circuits gaz comprimé imposent un niveau de performance que seul l’inox austénitique fondu répond sans compromis. Le robinet à tournant sphérique série 7034 Sferaco est construit pour ces conditions : corps CF8M (1.4408 / 316L coulé), brides PN40, conception 3 pièces, et certification feu ISO 10497 / API 607.

Le corps en CF8M est la désignation ASTM de l’inox 316 moulé — teneur en molybdène de 2 à 3 %, qui améliore la résistance à la corrosion par piqûres dans les milieux chlorés et acides, par rapport au 304 (CF8). Ce grade est le standard de facto pour la robinetterie industrielle en milieu chimique et pétrochimique. L’écart face à face est de 218,5 mm selon EN 558 Série 1 / DIN 3202 F1, ce qui garantit l’interchangeabilité avec les autres fabricants respectant cette norme.

Architecture 3 pièces : avantage maintenance

La construction 3 pièces se différencie fondamentalement de la construction 1 pièce (monobloc) ou 2 pièces : le corps central et les deux embouts de raccordement sont des pièces distinctes, assemblées par tirants. Cela permet de démonter la bille et les sièges sans déposer les brides de la tuyauterie. En maintenance préventive ou corrective — remplacement des garnitures de presse-étoupe usées, changement de sièges après passage de fluides chargés en solides abrasifs, inspection de la bille — la vanne reste en place dans le réseau. Gain de temps et de coût très significatif sur les installations où l’isolement d’un tronçon impose l’arrêt d’une ligne entière.

Caractéristiques techniques complètes

Système antistatique double et sécurité feu

Dans les atmosphères potentiellement explosives (zones ATEX) ou les réseaux transportant des hydrocarbures, des solvants ou des gaz inflammables, l’accumulation de charges électrostatiques sur la bille en rotation constitue un risque d’étincelle. Le double système antistatique de la série 7034 assure en permanence la continuité électrique entre la bille, la tige et le corps, drainant les charges vers la tuyauterie et la masse. Ce dispositif est obligatoire pour les applications en zone ATEX selon la directive 2014/34/UE.

La certification sécurité feu ISO 10497:2010 (équivalente API 607 révision 6) atteste que la vanne maintient son étanchéité externe et limite les fuites internes en cas d’incendie, pendant la durée de l’essai normalisé. Les sièges primaires en PTFE sont détruits par les flammes, mais les sièges secondaires métalliques (inox) prennent le relais et assurent un niveau d’étanchéité résiduel. Cette double sécurité est exigée dans les installations pétrolières, gazières et chimiques soumises à des plans de prévention des risques d’incendie.

Applications industrielles

Le DN50 PN40 en inox CF8M couvre un spectre d’applications très large en industrie lourde :

• Industrie chimique et pétrochimique : sectionnement de lignes acides, alcalines, solvants
• Réseaux de gaz comprimé haute pression (air, azote, CO₂, argon) jusqu’à 40 bar
• Vapeur saturée et eau surchauffée jusqu’à +220 °C
• Industrie pharmaceutique et alimentaire (grade CF8M accepté pour produits inox alimentaire)
• Offshore et marine : résistance à la corrosion par eau de mer renforcée par le Mo du 316
• Cryogénie jusqu’à -30 °C (vérifier la compatibilité des sièges PTFE à basse température)

Les tirants noyés protègent les organes d’assemblage contre les agressions extérieures — corrosion atmosphérique, projections chimiques, conditions offshore. La manette levier rouge cadenassable permet la consignation de la vanne en position ouverte ou fermée, conformément aux procédures LOTO (Lock Out Tag Out) imposées dans de nombreux contextes industriels.
