Robinet à Papillon Wafer Performance – Série 1174
À partir de 131,02 € HT
Robinet papillon Wafer série 1174 Performance – DN40 bronze-alu. Fonte/NBR, cadenassable, eau froide/chaude/mer, -10/+90°C, PN10/16/20, garantie 2 ans.
Sélectionner votre référence
| DN | Matière | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|
| DN: 250 | Matière: Fonte | Référence: 1174250 | Prix: 675,00 € | Disponibilité: Demander un devis | ||
| DN: 300 | Matière: Fonte | Référence: 1174300 | Prix: 1065,00 € | _delai_expedition: En stock | ||
| DN: 350 | Matière: Fonte | Référence: 1174350 | Prix: 1538,00 € | _delai_expedition: Demander un devis | ||
| DN: 400 | Matière: Fonte | Référence: 1174400 | Prix: 2443,00 € | _delai_expedition: Demander un devis | ||
| DN: 450 | Matière: Fonte | Référence: 1174450 | Prix: 5115,00 € | _delai_expedition: Demander un devis | ||
| DN: 500 | Matière: Fonte | Référence: 1174500 | Prix: 6165,00 € | _delai_expedition: Demander un devis | ||
| DN: 600 | Matière: Fonte | Référence: 1174600 | Prix: 9892,00 € | _delai_expedition: Demander un devis | ||
| DN: 40 | Matière: Fonte | Référence: 1174040 | Prix: 131,02 € | _delai_expedition: En stock | ||
| DN: 50 | Matière: Fonte | Référence: 1174050 | Prix: 131,02 € | _delai_expedition: En stock | ||
| DN: 65 | Matière: Fonte | Référence: 1174065 | Prix: 146,16 € | _delai_expedition: En stock | ||
| DN: 80 | Matière: Fonte | Référence: 1174080 | Prix: 178,65 € | _delai_expedition: En stock | ||
| DN: 100 | Matière: Fonte | Référence: 1174100 | Prix: 214,00 € | _delai_expedition: En stock | ||
| DN: 125 | Matière: Fonte | Référence: 1174125 | Prix: 267,00 € | _delai_expedition: En stock | ||
| DN: 150 | Matière: Fonte | Référence: 1174150 | Prix: 319,00 € | _delai_expedition: En stock | ||
| DN: 200 | Matière: Fonte | Référence: 1174200 | Prix: 494,00 € | _delai_expedition: En stock |

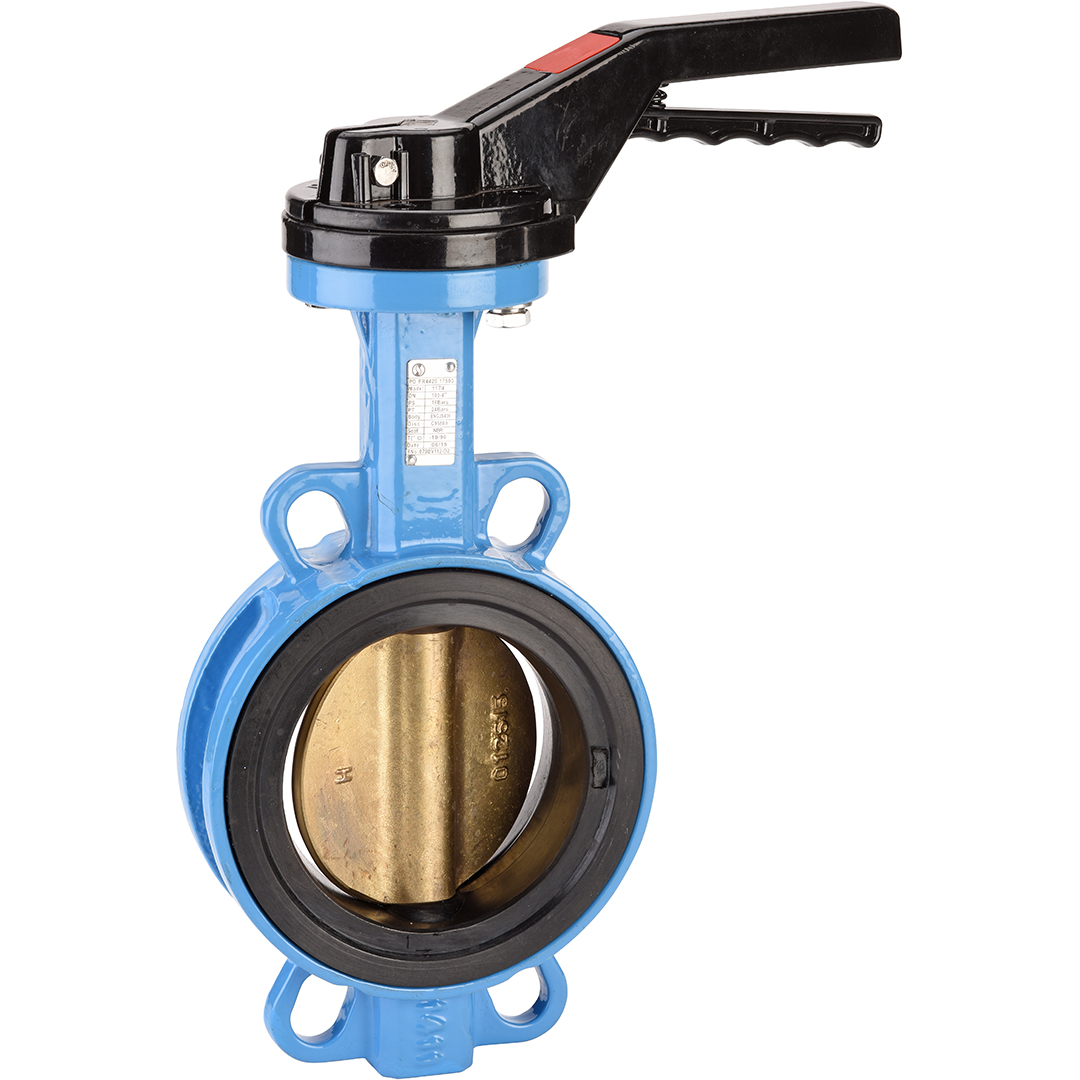

Robinet à Papillon Wafer Performance – Série 1174 – Fonte/Bronze-Alu NBR DN40
Le robinet à papillon série 1174 de la gamme Performance Sferaco combine une construction
fonte/bronze-aluminium avec manchette NBR pour une utilisation optimale avec l’eau froide, l’eau
chaude et l’eau de mer. Son montage Wafer par oreilles de centrage et sa conception cadenassable en font
une solution industrielle fiable et polyvalente pour les applications les plus exigeantes.
Avantages Clés
Cette vanne se distingue par sa construction hybride optimisée associant un corps en fonte GS
pour la robustesse mécanique, un papillon en bronze et aluminium offrant une excellente résistance à la
corrosion, particulièrement adapté aux applications marines. La manchette NBR démontable facilite
la maintenance tout en garantissant une étanchéité fiable jusqu’à 90°C.
L’installation Wafer simplifiée par oreilles de centrage permet un montage direct entre brides
sans nécessiter de bride aval, réduisant significativement les coûts d’installation. La version cadenassable
offre une sécurité renforcée pour le contrôle d’accès, essentielle dans les installations industrielles critiques.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Série | 1174 Performance |
| Type | Robinet à papillon Wafer (oreilles de centrage) |
| DN / NPS | 40 / 1”1/2 |
| DN plomberie | 40/49 |
| Corps | Fonte GS |
| Papillon | Bronze et aluminium |
| Manchette | NBR démontable |
| Pression nominale (PS) | 16 bar |
| Température de service (TS) | -10°C à +90°C |
| Écartement (Face to Face) | 33,0 mm |
| Raccordement | Entre brides PN10/16, Class 150, PN20 |
| Type de montage | Wafer (oreilles de centrage) |
| Cadenassable | Oui |
| Gamme disponible | DN40 à DN600 |
| Durée de garantie | 2 ans |
Applications Spécialisées
Ce robinet trouve son application idéale dans les installations d’eau froide et chaude où la
résistance à la corrosion du bronze-aluminium garantit une longévité exceptionnelle. Il convient parfaitement
aux applications d’eau de mer grâce à ses matériaux spécialement sélectionnés pour résister aux environnements
salins, ainsi qu’aux process industriels nécessitant un contrôle précis des débits avec vanne à papillon dans des conditions
thermiques variables.
Conseils d’Installation & Maintenance
<
Avant installation, vérifiez la compatibilité des pressions et températures avec votre système. Les oreilles de centrage wafer permettent un positionnement précis entre les brides sans vis supplémentaires. Assurez-vous que l’écartement face à face (33,0 mm) correspond à votre tuyauterie existante.
- Serrez les boulons de bridage de manière croisée et progressive pour garantir une étanchéité homogène
- Vérifiez l’absence de fuites au niveau de la manchette NBR après mise en service
- Maintenez un espace libre pour la manœuvre de la tige d’actionnement
- Pour les applications eau de mer, procédez à un rinçage régulier et un contrôle périodique de la corrosion
- La position cadenassable permet de sécuriser le robinet en position ouverte ou fermée
Un entretien annuel est recommandé, notamment le nettoyage des dépôts minéraux et la vérification de la mobilité du papillon. En cas d’inactivité prolongée, actionnez régulièrement le robinet pour éviter un grippage.
Certifications & Conformités
Le robinet à papillon série 1174 respecte les normes européennes et internationales :
- Norme ISO 5752 : Robinets à papillon wafer entre brides
- Norme EN 593 : Robinets à papillon métalliques
- Classe de pression : PN10, PN16 et Class 150 (PN20)
- Certificat de matière : 3.1 disponible sur demande
- Garantie constructeur : 2 ans pièces et main-d’œuvre
Ce produit Sferaco bénéficie d’une homologation pour les applications eau potable et industrielles selon les standards internationaux de sécurité et d’étanchéité.
Questions fréquentes
Quels sont les diamètres disponibles et les pressions nominales pour cette série 1174 ?
La série 1174 est proposée en DN 32, 40, 100, 125, 150, 200, 250 et supérieurs, avec des pressions nominales PN10 et PN16 adaptées aux applications standard industrielles.
Cette vanne fonte/bronze-alu convient-elle à l’eau de mer et aux milieux corrosifs ?
Oui, le robinet à papillon 1174 avec manchette NBR est spécialement conçu pour l’eau froide, l’eau chaude et l’eau de mer grâce à sa composition fonte/bronze-aluminium offrant une excellente résistance à la corrosion.
Quel est le délai de livraison pour une commande de robinets série 1174 DN40 PN16 ?
Contactez neovanne.com pour les délais exacts selon votre configuration et quantité ; les stocks disponibles permettent généralement une expédition rapide pour les diamètres standards.
| DN | 100, 125, 150, 200, 250, 300, 32-40, 350, 400, 450, 50, 500, 600, 65, 80 |
|---|---|
| Matière | Fonte |
| PS | 16 |
| Raccordement | Wafer |
| Pression Nominale (bar) | 10, 16 |
| Température Mini (°C) | -10 |
| Référence | 1174040, 1174050, 1174065, 1174080, 1174100, 1174125, 1174150, 1174200, 1174250, 1174300, 1174350, 1174400, 1174450, 1174500, 1174600 |
