Description

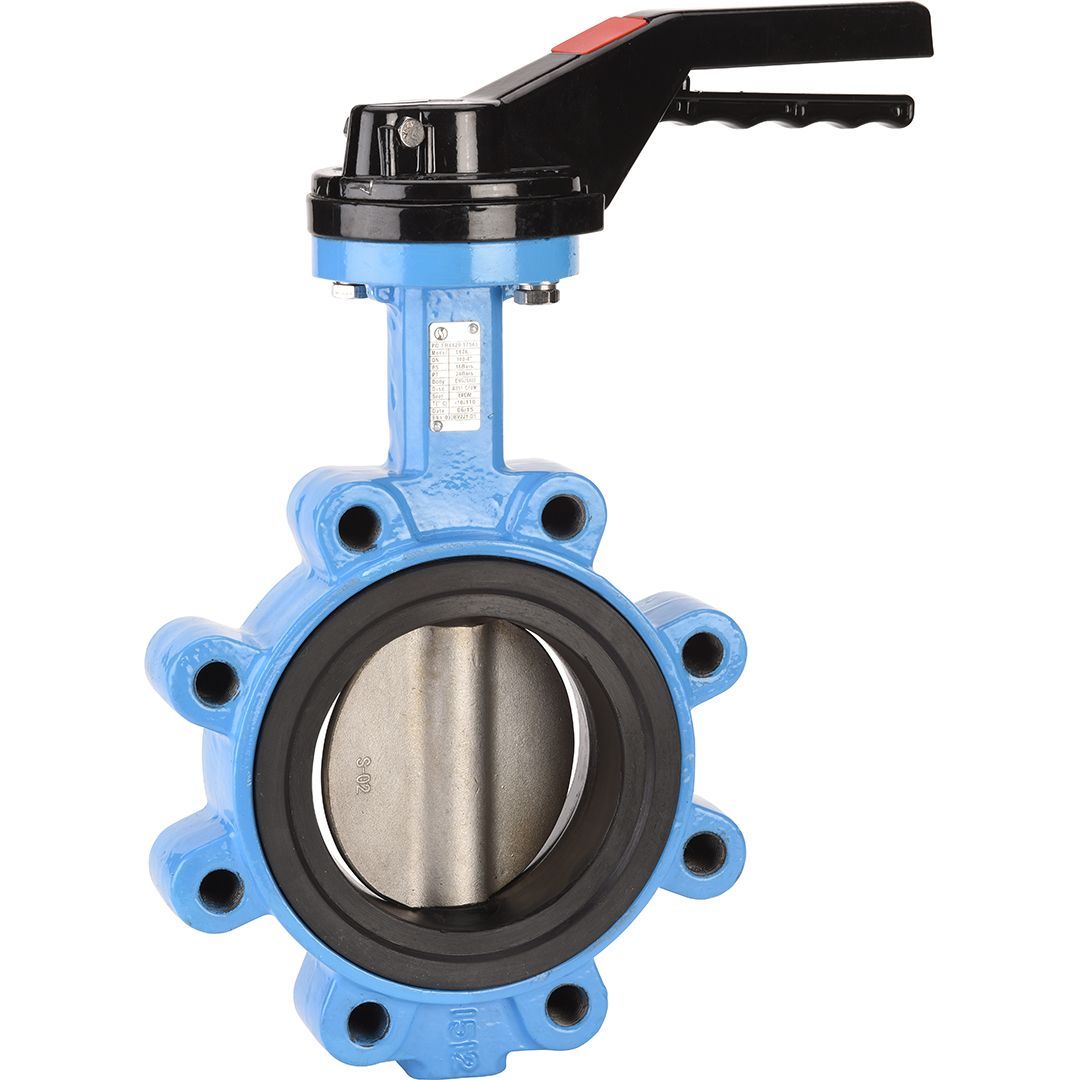

Vanne papillon Performance série 1176 : lug fonte, papillon inox, manchette EPDM HT
Ce robinet à papillon à oreilles taraudées (lug) de la gamme Performance de Sferaco sert au sectionnement ou au réglage des réseaux d’eau froide et chaude, d’eau de mer et d’eau déminéralisée. Les oreilles taraudées permettent son emploi en bout de ligne. Retrouvez toute la gamme dans nos robinets à papillon.
Construction
- Corps en fonte ductile EN GJS-400-15
- Papillon inox
- Manchette EPDM HT démontable
- Axe monobloc traversant (jusqu’au DN65)
- Col long pour calorifuge
- Oreilles taraudées (lug)
- Peinture électrostatique époxy RAL 5012 ou RAL 5005, épaisseur 250 µm
Utilisation
- Eau froide et chaude, eau de mer, eau déminéralisée
- Température admissible Ts : -20 °C à +130 °C
- Pression maxi admissible Ps : 16 bars jusqu’au DN300, 10 bars au-delà
- En bout de ligne : 6 bars maxi en emploi temporaire, 10 bars maxi en emploi définitif avec une contre-bride en extrémité
Commande et raccordement
- Commande par levier du DN40 au DN300 (poignée 9 positions jusqu’au DN150, 12 positions du DN200 au DN300, cadenassable)
- Commande par réducteur à volant du DN350 au DN600 ; réducteur à volant Réf. 1192 possible du DN40 au DN300
- Platine ISO 5211 pour actionneur
- Montage entre brides PN10/16 (versions PN10 et PN16 selon la référence)
Garantie et conformité
- Garantie fabricant 5 ans (hors défauts d’installation et d’usure)
- Certificat matière 3.1 disponible
Les diamètres proposés sur cette page sont ceux du sélecteur ci-dessus ; la gamme du fabricant peut aller au-delà, sur demande. Les dimensions, couples de manœuvre et coefficients de débit Kv par DN figurent dans la fiche technique (onglet Fiche technique).
Questions fréquentes
Peut-on utiliser cette vanne lug en bout de ligne ?
Oui : jusqu’à 6 bars en emploi temporaire, et jusqu’à 10 bars en emploi définitif avec une contre-bride en extrémité.
Pour quels réseaux est prévue la série 1176 ?
Eau froide et chaude, eau de mer et eau déminéralisée, de -20 °C à +130 °C ; 16 bars jusqu’au DN300, 10 bars au-delà.
Quelle différence avec la série 1173 ?
La 1176 est à oreilles taraudées (lug), la 1173 à oreilles de centrage (wafer). Matériaux et limites d’emploi sont les mêmes.
