Vanne papillon fonte/inox/EPDM type Lug — sectionnement et réglage sur réseaux eau industrielle

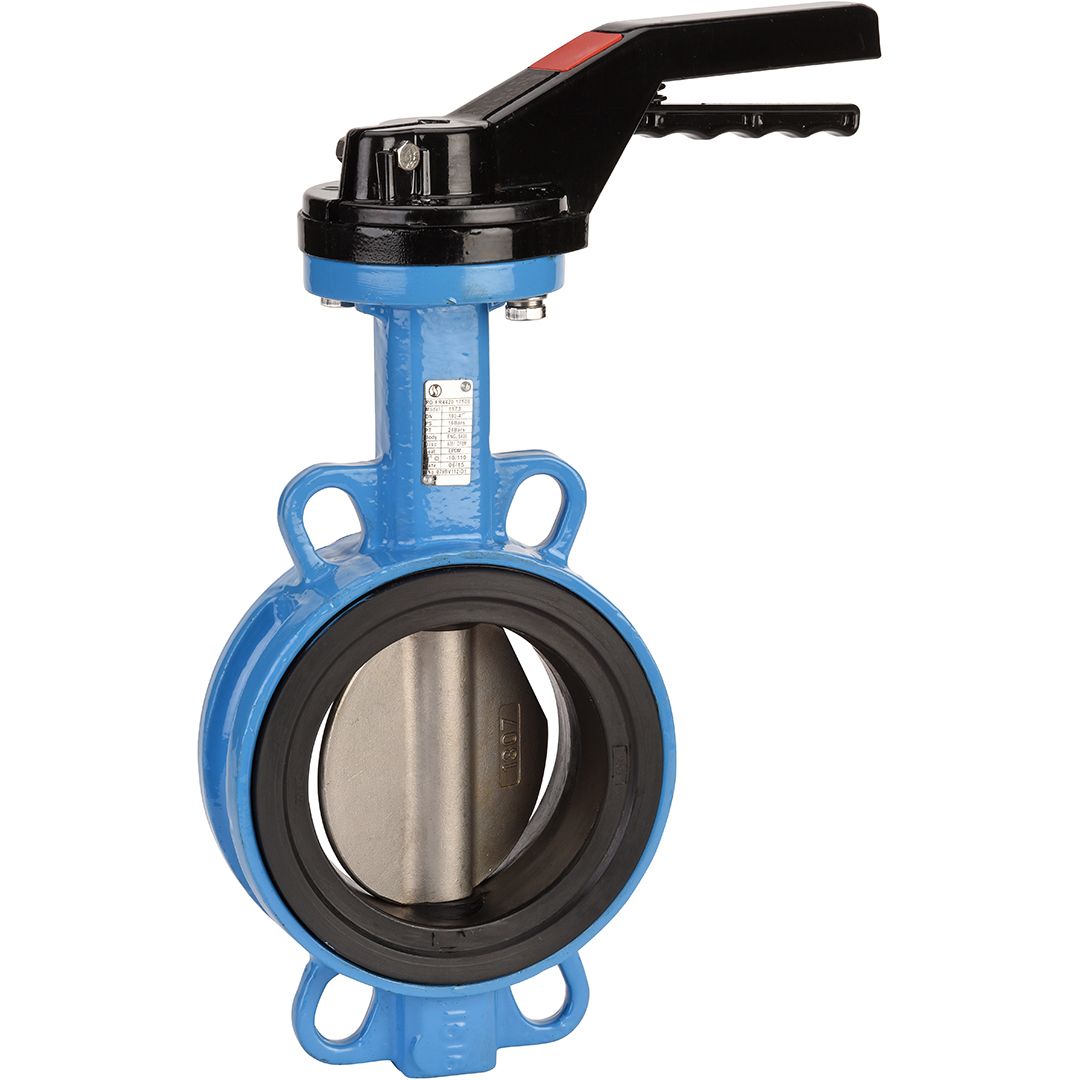

Sur les réseaux eau froide, eau chaude et eau de mer en milieu industriel, la vanne papillon type Lug (à oreilles de centrage) répond à un besoin précis : être interposée entre deux brides sans traversant, tout en permettant le démontage d’un côté de la ligne sans déposer la vanne. C’est ce qui distingue le Lug du wafer simple — les oreilles filetées permettent de boulonner la vanne en mode double face, chaque côté de bride étant indépendant. La version fonte/inox/EPDM proposée ici associe un corps fonte EN GJS-400-15 revêtu époxy, un papillon inox ASTM A351 CF8M et une manchette EPDM HT démontable, pour une pression de service de 16 bar jusqu’au DN300 et une plage thermique de -20 °C à +130 °C.

La manchette EPDM HT est le cœur du système d’étanchéité : elle assure simultanément l’étanchéité entre bride et corps, et l’étanchéité entre papillon et siège en position fermée. Sa démontabilité est un avantage décisif en maintenance : le remplacement de la manchette se fait sans dépose de la vanne de la ligne, simplement en desserrant les brides et en retirant la manchette par coulissement. Sur des installations permanentes avec de nombreux cycles d’ouverture/fermeture, la manchette est la pièce d’usure principale — la remplaçabilité en ligne réduit le temps d’intervention à quelques minutes.

Corps fonte avec revêtement époxy 250 µm

Le corps en fonte EN GJS-400-15 (fonte ductile) offre une résistance mécanique supérieure à la fonte grise, avec une résistance à la traction d’au moins 400 N/mm² et une élongation à la rupture supérieure à 15%. Le revêtement époxy RAL 5012/5005 de 250 µm d’épaisseur protège le corps contre la corrosion atmosphérique et l’oxydation en service. Cette épaisseur de 250 µm est significativement supérieure aux revêtements standards de 60 à 80 µm des robinetteries d’entrée de gamme — elle garantit une durée de vie du revêtement bien supérieure, notamment sur les installations extérieures ou en ambiance humide.

Le col long facilite la mise en place de l’isolation thermique (calorifuge) sans compromettre l’accès aux organes de manœuvre. Sur les réseaux eau chaude ou eau glacée où le calorifuge est obligatoire pour limiter les pertes énergétiques, cette caractéristique évite de devoir créer un carottage dans l’isolant pour accéder à la commande. L’axe monobloc traversant jusqu’au DN65 supprime tout plan de joint sur l’axe dans cette gamme de diamètre, ce qui améliore la rigidité et réduit les risques de fuite sur tige.

Données techniques — Vanne papillon Lug fonte/inox/EPDM

Polyvalence des raccordements : PN10/16, Class 150, JIS10K

La compatibilité simultanée avec les normes de bride PN10/16 (EN 1092-1), Class 150 (ASME B16.5) et JIS10K (norme japonaise) est particulièrement utile sur les sites industriels internationaux ou les projets multi-normes. Sur une même installation, des équipements d’origines diverses peuvent cohabiter avec des standards de bride différents — la vanne Lug multi-norme s’adapte sans pièce intermédiaire. En pratique, le boulonnage s’effectue en utilisant les vis directement dans les oreilles filetées de la vanne, avec des brides conformes à la norme applicable à chaque côté si nécessaire.

La platine ISO 5211 en partie supérieure est prête à recevoir un actionneur électrique ou pneumatique sans adjonction de kit de motorisation spécifique. Les dimensions et le perçage ISO 5211 sont normalisés : pour un DN et une plage de couple donnés, l’actionneur compatible se monte directement en quelques minutes. Cette motorisation à la demande permet de commander la vanne en manuel avec la poignée cadenassable en phase d’installation, puis d’ajouter l’actionneur ultérieurement si l’automatisation de la ligne est décidée après coup.

Applications eau froide, eau chaude, eau de mer

Les réseaux d’eau de refroidissement industrielle (tours aéroréfrigérantes, refroidissement de machines) constituent une application majeure. L’EPDM résiste bien aux eaux de tours traitées (biocides oxydants à faible dose, algicides) jusqu’à +130 °C. Cependant, l’EPDM n’est pas compatible avec les huiles, les hydrocarbures ou les solvants aromatiques — pour ces fluides, une manchette NBR ou VITON sera nécessaire.

Sur les installations d’eau de mer (applications marines, dessalement, traitement des eaux côtières), le papillon CF8M (équivalent moulé de l’inox 316) assure la résistance aux chlorures. Le corps fonte est protégé par la manchette EPDM qui couvre intégralement la surface interne en contact avec le fluide : il n’y a pas de contact direct entre la fonte et l’eau de mer en service normal. La garantie fabricant de 5 ans illustre la confiance accordée à l’ensemble de la conception dans ces conditions.

Poignée cadenassable et sécurité opérationnelle

La poignée à positions multiples (9 positions pour DN32-150, 12 positions pour DN200-300) permet un réglage de débit intermédiaire stable entre 0 et 90° d’ouverture. Chaque cran de la poignée est verrouillé mécaniquement — il ne peut pas se déplacer sous l’effet de la pression ou des vibrations. La fonction de cadenassage (LOTO — Lock Out Tag Out) répond aux exigences des procédures de sécurité sur les sites industriels soumis à la norme de consignation des énergies : la vanne peut être verrouillée en position ouverte ou fermée pour empêcher toute manœuvre intempestive pendant une intervention de maintenance sur l’installation en aval.
