Vanne papillon Fonte/Fonte/EPDM Wafer – Compacité économique

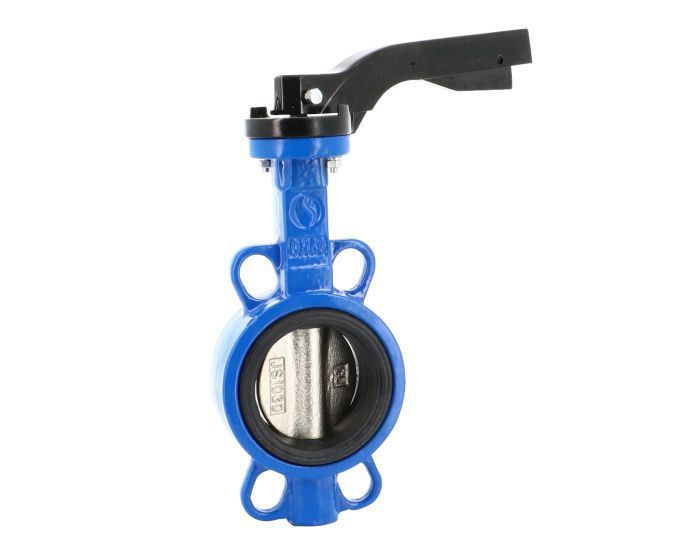

Robinet papillon INITIALE Wafer fonte/EPDM — sectionnement eau froide et chaude, DN32 à DN200

Pour les réseaux d’eau industrielle, de refroidissement, de chauffage ou de fluides non corrosifs, la vanne papillon Wafer gamme INITIALE offre le meilleur compromis compacité/prix/performance. Son architecture entre brides (wafer) élimine les brides propres au corps : le corps est simplement serré entre deux brides de tuyauterie, ce qui réduit l’encombrement axial à la valeur minimale définie par la norme EN 558 série 25 et diminue la masse totale de l’assemblage.

Le corps et le chapeau en fonte EN GJL-250 (ou EN GJS-400-15 pour les grands diamètres) reçoivent un revêtement époxy 80 microns intérieur et extérieur qui protège la fonte de la corrosion humide et des fluides légèrement agressifs. Le papillon en fonte GS nickelé (20-30 microns) présente une surface dure et glissante qui réduit l’usure de la manchette EPDM et prolonge la durée de vie des contacts d’étanchéité.

Compatibilité de montage multi-normes

La gamme de montage est remarquablement large : entre brides PN6 (DN40 à DN100), PN10/16 (DN32 à DN600), Class 150 ANSI (DN40 à DN350) et JIS 10K (DN40 à DN300). Cette polyvalence permet d’utiliser une seule référence dans des installations mixtes où coexistent des équipements européens et nord-américains. La double étanchéité PTFE à l’axe garantit l’absence de fuite externe même après de nombreux cycles de manœuvre.

En commande manuelle, le levier cranté à 10 positions (DN32 à DN300) permet un réglage fin du débit en régulation partielle. En motorisation, la platine ISO 5211 intégrée accepte tous les actionneurs quart de tour du marché. L’option col long facilite l’installation sur canalisations calorifugées sans adaptation mécanique.
