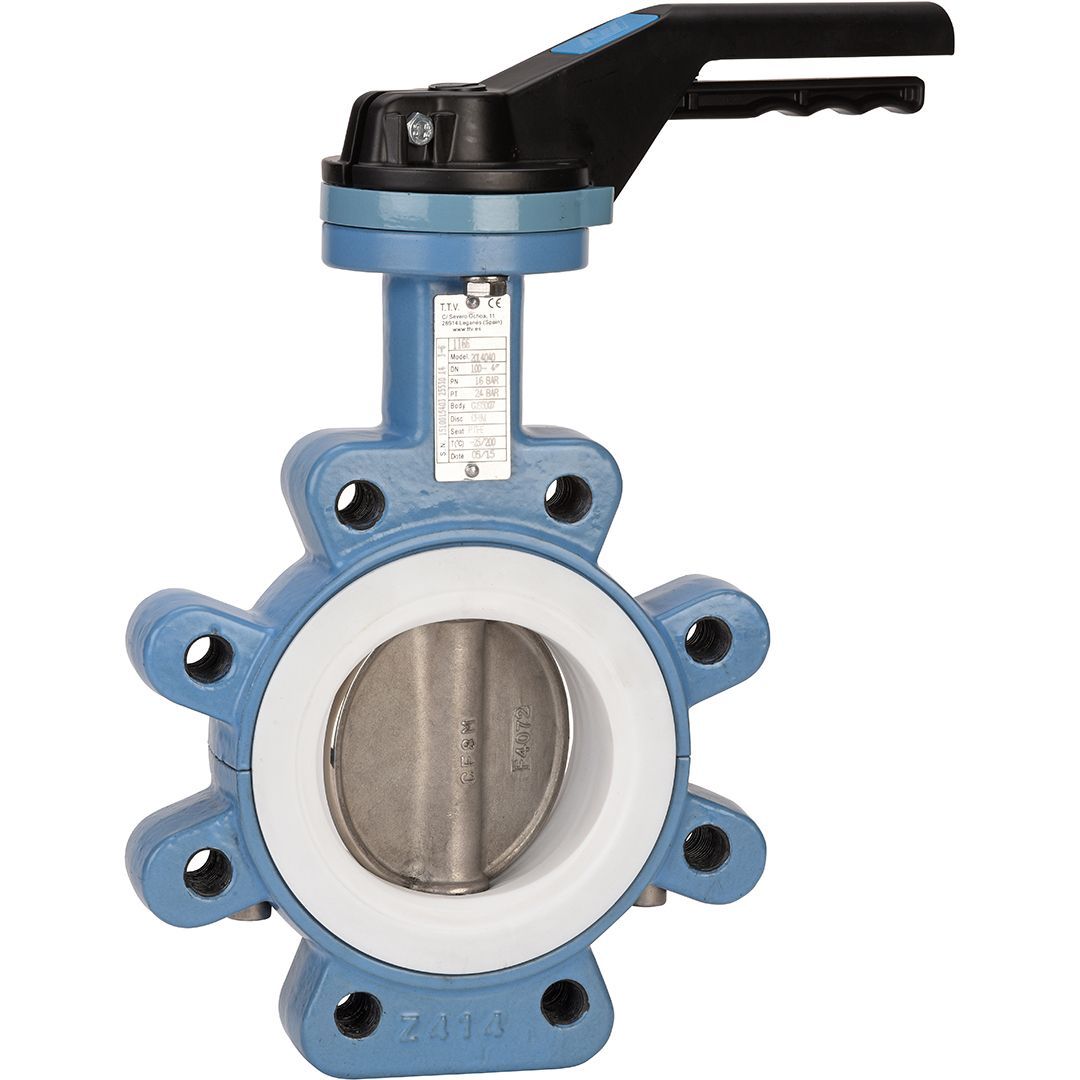

Vanne Papillon TTV Excellence – Oreilles Taraudées PTFE
À partir de 410,00 € HT
Sélectionner votre référence
| Référence | DN | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|
| Référence: 1166040 | DN: 40 | Prix: 410,00 € | Disponibilité: En stock | ||
| Référence: 1166050 | DN: 50 | Prix: 453,00 € | _delai_expedition: En stock | ||
| Référence: 1166065 | DN: 65 | Prix: 549,00 € | _delai_expedition: En stock | ||
| Référence: 1166080 | DN: 80 | Prix: 639,00 € | _delai_expedition: En stock | ||
| Référence: 1166100 | DN: 100 | Prix: 837,00 € | _delai_expedition: En stock | ||
| Référence: 1166125 | DN: 125 | Prix: 1099,00 € | _delai_expedition: En stock | ||
| Référence: 1166150 | DN: 150 | Prix: 1301,00 € | _delai_expedition: En stock | ||
| Référence: 1166200 | DN: 200 | Prix: 1778,00 € | _delai_expedition: En stock | ||
| Référence: 1166250 | DN: 250 | Prix: 2618,00 € | _delai_expedition: En stock | ||
| Référence: 1166300 | DN: 300 | Prix: 3500,00 € | _delai_expedition: En stock |
Vanne Papillon TTV Excellence – Oreilles Taraudées PTFE – Performance Thermique Étendue
La vanne papillon TTV Excellence à oreilles taraudées est conçue pour le sectionnement et
le réglage des réseaux d’eau froide, chaude, circuits de chauffage et fluides corrosifs. Cette
alliance optimale entre performance thermique et durabilité, avec sa garantie fabricant exceptionnelle
de 10 ans, constitue une solution de référence pour les installations les plus exigeantes.
Avantages Clés
Cette vanne se distingue par sa construction robuste intégrant un corps fonte EN GJS-500-7
avec revêtement rilsanisé RAL 5024 offrant une protection anticorrosion optimale. Le papillon en acier
inoxydable ASTM A351 CF8M garantit une résistance exceptionnelle à la corrosion et une longévité maximale
même dans les environnements les plus agressifs.
La manchette PTFE épaisseur 3mm avec âme silicone 6mm assure une étanchéité parfaite
dans une plage de température remarquablement étendue de -25°C à +200°C. La double étanchéité par joints
FKM complète cette protection, tandis que l’axe traversant monobloc garantit une transmission de couple
optimale et une maintenance facilitée.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Type | Vanne papillon TTV Excellence oreilles taraudées |
| Corps | Fonte EN GJS-500-7 rilsanisée RAL 5024 |
| Papillon | Inox ASTM A351 CF8M |
| Manchette | PTFE 3mm + âme silicone 6mm |
| Étanchéité | Double joints FKM |
| Axe | Traversant monobloc |
| Température de service | -25°C à +200°C |
| Pression maximale | 16 bar (≤DN200) / 10 bar (>DN200) |
| Gamme dimensionnelle | DN40 à DN300 |
| Montage | Entre brides PN10/16 |
| Platine | ISO 5211 motorisable |
| Col | Long pour calorifugeage |
| Garantie fabricant | 10 ans |
Conception Optimisée
La conception en 2 parties facilite la maintenance et permet un accès optimal aux composants
internes. Le col long spécialement conçu pour le calorifugeage évite les ponts thermiques et permet l’isolation
des canalisations sans compromettre l’accessibilité de la commande. La platine ISO 5211 autorise une motorisation
directe avec tous types d’actionneurs normalisés.
Options de Manœuvre Étendues
L’équipement de série comprend une poignée 9 positions cadenassable jusqu’au DN200, permettant
un positionnement précis du papillon et une sécurisation de l’installation.
Questions fréquentes
Quelle est la pression nominale maximale supportée par la vanne papillon TTV Excellence avec oreilles taraudées ?
La vanne papillon TTV Excellence supporte une pression nominale PN10 ou PN16 selon la taille de DN, avec une classe de température jusqu’à 120°C en continu sur circuits de chauffage et eau chaude sanitaire.
Les oreilles taraudées sont-elles compatibles avec une installation sur tuyauterie acier galvanisé et cuivre existante ?
Oui, les oreilles taraudées PTFE permettent un raccordement direct sur filetages mâles acier ou cuivre (BSP ou ISO) sans adaptateur supplémentaire, facilitant le remplacement sur installations anciennes.
Quel est le délai de livraison pour une commande de vannes papillon DN 200 et DN 250 ?
Contactez l’équipe neovanne.com pour connaître les délais exacts : les stocks varient selon les diamètres (DN 100-150 généralement en délai court, DN 200+ sur devis), avec une garantie fabricant de 10 ans à la livraison.
| Référence | 18555, 18556, 18557, 18558, 18559, 18560, 18564, 18565, 18566, 18567, 18568 |
|---|---|
| DN | 100, 125, 150, 200, 250, 300, 40, 50, 65, 80 |
