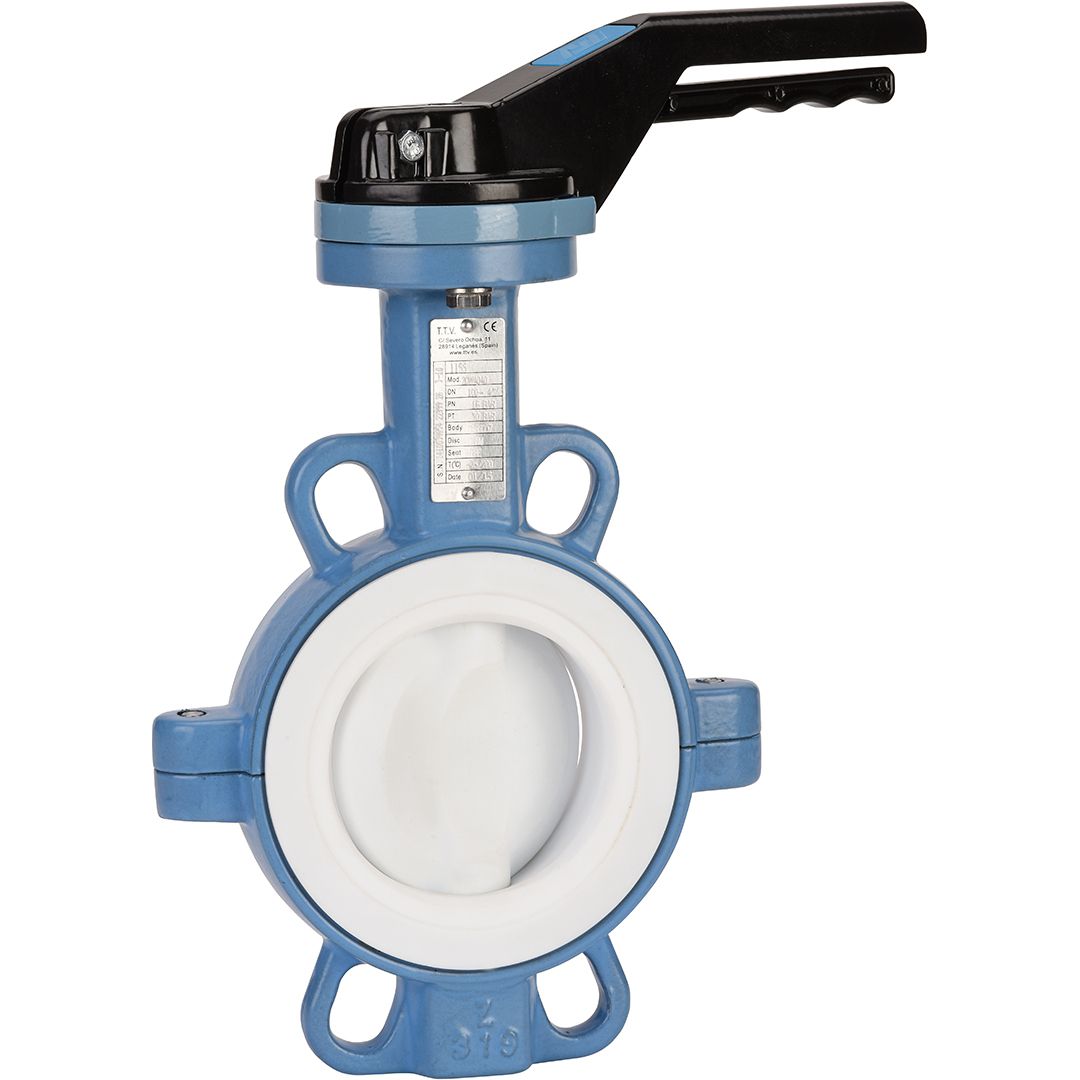

Vanne papillon TTV wafer fonte, papillon et manchette PTFE – série 1155

Vanne papillon TTV série 1155 : fonte, papillon et manchette PTFE

Ce robinet à papillon à oreilles de centrage de la gamme Excellence TTV de Sferaco sert au sectionnement ou au réglage des réseaux de fluides corrosifs, comme les acides. Le papillon revêtu et la manchette en PTFE isolent le fluide du métal. Retrouvez toute la gamme dans nos robinets à papillon.

Construction

• Corps en fonte ductile EN GJS-500-7, en 2 parties
• Papillon inox revêtu PFA (PTFE)
• Manchette PTFE de 3 mm d’épaisseur avec âme silicone de 6 mm
• Axe en 2 parties
• Col long pour calorifuge
• Peinture rilsanisée RAL 5024, épaisseur 250 à 300 microns

Utilisation

• Fluides corrosifs (acides…)
• Température admissible Ts : -29 °C à +220 °C
• Pression maxi admissible Ps : 16 bars jusqu’au DN150, 10 bars au-delà (voir la courbe pression/température de la fiche technique)
• Tenue au vide : déconseillée

Commande et raccordement

• Commande par levier jusqu’au DN200 (poignée 9 positions cadenassable), par réducteur à volant IP65 du DN250 au DN300
• Réducteur à volant (Réf. 1197) ou à chaîne (Réf. 1194) possibles sur toute la gamme
• Platine ISO 5211 : montage direct d’un actionneur
• Montage entre brides PN10/16 du DN32 au DN300 et Class 150 (PN20) du DN40 au DN300

Garantie et conformité

• Garantie fabricant 10 ans (hors défauts d’installation et d’usure)
• Manchette PTFE conforme au règlement CE 1935/2004
• Robinet conforme à la directive PED 2014/68/UE
• Certificat matière 3.1 disponible

Les diamètres proposés sur cette page sont ceux du sélecteur ci-dessus ; la gamme du fabricant peut aller au-delà, sur demande. Les dimensions, couples de manœuvre et coefficients de débit Kv par DN figurent dans la fiche technique (onglet Fiche technique).
