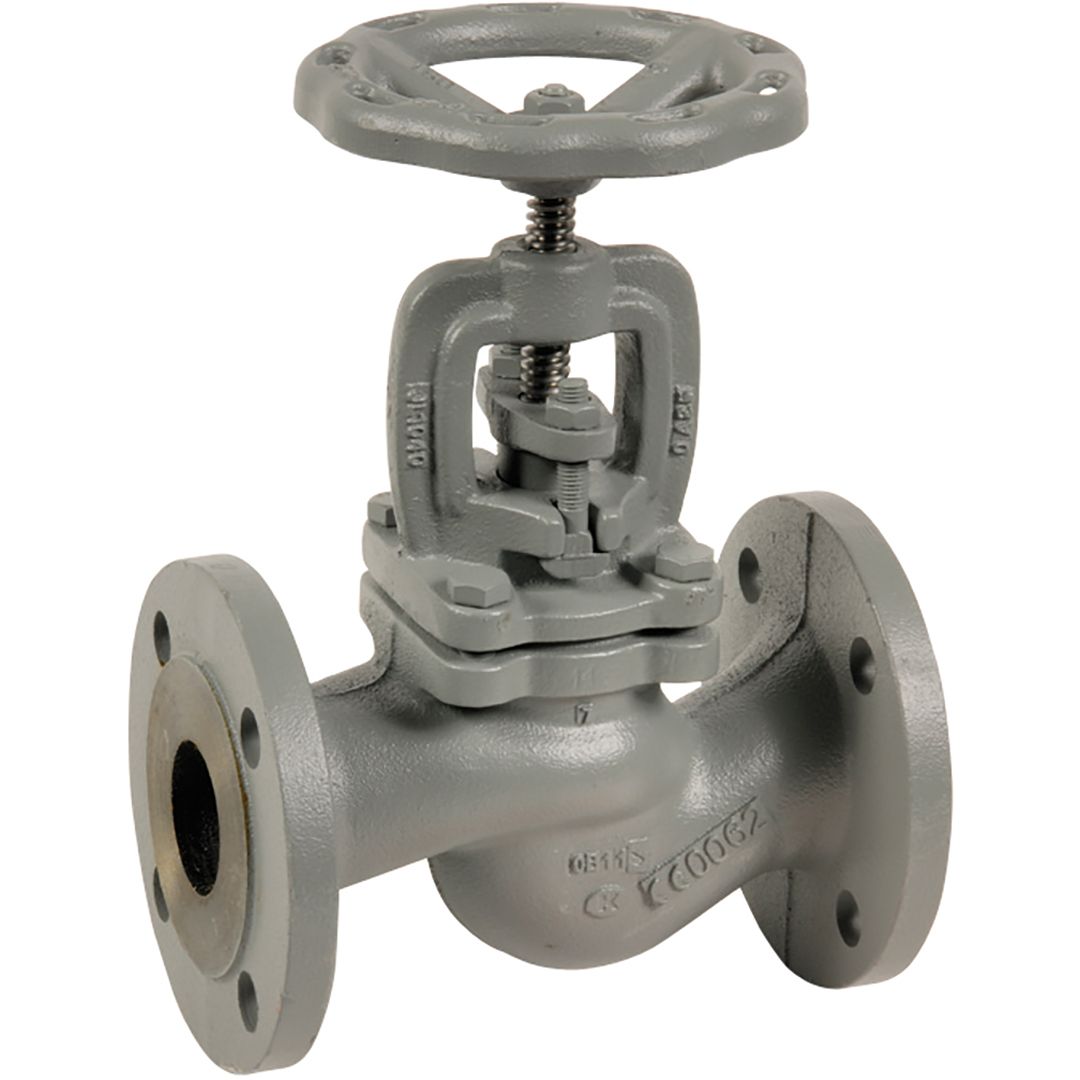

Robinet à Soupape à Brides Fonte, Série 479

dès 57,71 € HT
12 références sur 12 en stock
Robinet soupape fonte série 479 haute température. PN16, clapet/axe inox, -10/+300°C, vapeur 10 bar max, étanchéité graphite, tige montante.
Voir les détails →
DNDN15 → DN200
Références12

Choisissez votre référence

Choisissez DN : la référence, son prix et sa disponibilité s'affichent ici.
Livraison France 25,00 € HT, offerte dès 350,00 € TTC Prix HT, TVA ajoutée au panier Voir les 12 références ↓

Les 12 références

Plusieurs tailles au panier en une fois · le choix ci-dessus filtre le tableau · cliquez un titre de colonne pour trier

Achat
47901515FonteEn stock57,71 €
47902020FonteEn stock61,82 €
47902525FonteEn stock75,78 €
47903232FonteEn stock93,80 €
47904040FonteEn stock97,09 €
47905050FonteEn stock120,95 €
47906565FonteEn stock185,80 €
47908080FonteEn stock241,00 €
479100100FonteEn stock356,00 €
479125125FonteEn stock493,00 €
479150150FonteEn stock649,00 €
479200200FonteEn stock1563,00 €

Coller une liste de références Devis PDF depuis le panier

Description

Sectionnement et réglage vapeur et fluides chauds non corrosifs, robinet à soupape fonte série 479 Sferaco, PN16, -10 °C à +300 °C, vapeur 10 bar max

Les vannes à bille ou à papillon ne tiennent pas à 300 °C sur les réseaux vapeur : les élastomères se dégradent, les joints PTFE fluent, les corps en matériaux composites se déforment. Sur les lignes vapeur saturée, vapeur surchauffée, huile thermique ou fluides industriels chauds non corrosifs, le robinet à soupape à corps métallique avec étanchéité graphite est la référence technique.

La série 479 Sferaco répond à cette contrainte avec un corps et chapeau en fonte EN GJL-250, un clapet et axe en inox 420, un siège inox 410 serti dans le corps, et une étanchéité de tige par presse-étoupe à chevrons graphite. Le joint de chapeau en graphite armé à picots inox complète un ensemble conçu pour fonctionner en continu jusqu’à +300 °C. La pression vapeur est limitée à 10 bar conformément aux règles de sécurité pour la fonte à haute température.

Caractéristiques techniques

ParamètreValeur
Série / Fabricant479, Sferaco
TypeRobinet à soupape à tige montante
Corps et chapeauFonte EN GJL-250
Clapet et axeInox 420 (EN 1.4021)
SiègeInox 410 (EN 1.4006) serti dans le corps
VolantFonte ergonomique
Pression nominale (PS)PN16 (16 bar eau froide)
Pression vapeur maximale10 bar
Température de service-10 °C à +300 °C
RaccordementBrides PN10/16 RF (raised face)
Écartement face à face130 mm (EN 558 série 1)
Coefficient Kvs5,9 m³/h
Étanchéité tigePresse-étoupe à chevrons graphite
Joint chapeauGraphite armé à tôle à picots inox

Matériaux, choix technique pour haute température

La fonte EN GJL-250 conserve des propriétés mécaniques acceptables jusqu’à environ 350 °C. Au-delà, la graphitisation et la croissance ductile de la fonte altèrent sa résistance mécanique. Pour la plage -10 °C à +300 °C de la série 479, la fonte GJL-250 est dans sa zone de fonctionnement normal. La pression vapeur est toutefois limitée à 10 bar (et non 16 bar) par prudence réglementaire : les directives équipements sous pression (PED 2014/68/EU) imposent des coefficients de sécurité plus élevés sur les corps en fonte pour les fluides de groupe 1 (vapeur d’eau).

L’inox 420 (martensitique, 12-14 % Cr) utilisé pour le clapet et l’axe offre une dureté supérieure à l’inox austénitique 304 ou 316, propriété essentielle pour la résistance à l’érosion sur les cycles d’ouverture/fermeture à haute fréquence. L’inox 410 du siège, légèrement plus tendre, forme un couple tribologique inox dur/inox semi-dur qui minimise l’usure par adhérence (galling) tout en conservant l’étanchéité métal/métal.

Le graphite utilisé dans le presse-étoupe et le joint de chapeau est le seul élastomère pratique au-delà de 250 °C. Le graphite expansé présente une conductivité thermique élevée, une bonne résistance chimique aux fluides industriels courants et une aptitude à la déformation sous contrainte qui compense les dilatations thermiques différentielles entre le corps fonte et la tige inox lors des cycles thermiques.

Tige montante, indicateur de position visuel permanent

La tige montante est le principal avantage opérationnel du robinet à soupape par rapport au robinet à bille sur les installations haute température. En position ouverte, la tige dépasse au-dessus du chapeau d’une hauteur proportionnelle à l’ouverture, un opérateur peut vérifier la position depuis plusieurs mètres. En position fermée, la tige est en position basse (intégralement dans le chapeau). Ce repère visuel mécanique fonctionne sans alimentation électrique ni capteur, même en cas de panne de l’instrumentation.

Le tirant de fouloir permet de comprimer le presse-étoupe graphite en charge, sans arrêter la ligne. Un suintement en pied de tige se règle en serrant le tirant d’un quart de tour, opération réalisable par un opérateur sans consignation de l’installation. Cette capacité de ré-étanchéification sous pression est un avantage majeur sur les lignes vapeur ou haute température où chaque arrêt représente un coût énergétique et de production.

Kvs 5,9 m³/h, usage en régulation et sectionnement

Le Kvs de 5,9 m³/h est relativement bas pour un DN50, ce qui reflète la conception soupape avec obturateur vertical et passage en S. Le robinet à soupape n’est pas optimisé pour le transport de débit élevé (où la vanne à bille ou la vanne papillon sont meilleures), mais pour le réglage précis du débit ou la limitation volontaire de passage. Sur un réseau vapeur, cette caractéristique est souvent souhaitable : on préfère un organe de réglage avec une courbe de Kv linéaire plutôt qu’une vanne tout-ou-rien à haute Kv.

Pour le sectionnement pur sans réglage, le Kvs 5,9 engendre des pertes de charge non négligeables, calculer la perte de charge en position ouverte : ΔP = (Q/Kvs)² en bar, avec Q en m³/h. À Q = 3 m³/h : ΔP = (3/5,9)² ≈ 0,26 bar. C’est acceptable sur une ligne vapeur ou haute température mais à intégrer dans le bilan hydraulique de l’installation.

Applications vapeur et fluides chauds industriels

ApplicationFluidePression typiqueTempérature typique
Réseau vapeur saturée industrielVapeur H₂O4-8 bar150-175 °C
Réseau vapeur basse pressionVapeur H₂O1-3 bar105-135 °C
Huile thermiqueHTF minéral ou synthétique2-6 bar200-300 °C
Air comprimé chaudAir, azotejusqu’à 16 barjusqu’à 250 °C
Eau surchaufféeEau sous pression8-16 bar120-200 °C
Gaz industriels chaudsGaz non corrosifsjusqu’à 16 barjusqu’à 300 °C

Maintenance, remplacement presse-étoupe et siège

Le presse-étoupe à chevrons graphite a une durée de vie théorique de 10 000 à 50 000 cycles de manœuvre selon les conditions. Sur les lignes à manœuvre rare (sectionnement principal), il peut durer 20 ans sans intervention. Sur les lignes à réglage quotidien, prévoir un remplacement tous les 5-7 ans. Le remplacement s’effectue en deux étapes : desserrer le tirant, extraire les bagues graphite usées, insérer le kit de garniture neuf, reserrer le tirant progressivement.

Le siège inox 410 serti dans le corps est conçu pour être remplacé par un technicien qualifié après dépose du corps sur un banc. Si l’étanchéité siège/clapet est dégradée (suintement en position fermée persistant malgré un bon serrage), le rodage de la paire siège/clapet à la pâte abrasive fine peut restaurer l’étanchéité sans remplacement des pièces, technique couramment pratiquée sur les robinets vapeur industriels.

Questions fréquentes

Pourquoi la pression vapeur maximale est-elle limitée à 10 bar alors que la PN est 16 bar pour le robinet série 479 ?

La pression nominale PN16 s’applique à l’eau liquide à 20 °C. Pour la vapeur d’eau (fluide de groupe 1 selon la directive PED 2014/68/EU), les règles de sécurité imposent un coefficent de déclassement sur les corps en fonte. La fonte EN GJL-250 présente un comportement fragile à rupture (pas de déformation plastique avant la casse), ce qui est incompatible avec les exigences de sécurité des équipements vapeur à haute pression. À 10 bar, la vapeur saturée est à environ 184 °C, dans la plage de service du 479. Pour des pressions vapeur supérieures, un corps en acier inoxydable ou en fonte sphéroïdale EN GJS est requis.

Comment ajuster le presse-étoupe graphite en charge sur une ligne vapeur en service sans arrêter l’installation ?

Le tirant de fouloir est accessible en partie supérieure du chapeau. Serrer à la clé plate ou clé à molette par quarts de tour alternés de chaque côté (deux écrous généralement), en vérifiant après chaque quart de tour si le suintement diminue. Ne pas serrer excessivement, un sur-serrage augmente la friction sur la tige et peut provoquer le grippage ou l’usure prématurée de la tige inox. L’objectif est l’absence de suintement visible à l’arrêt de la manœuvre, avec une résistance de manœuvre au volant qui reste normale. En cas de suintement persistant malgré le serrage maximum, la garniture est à remplacer, opération qui nécessite l’arrêt et la dépressurisation du robinet.

La série 479 peut-elle être utilisée sur un circuit huile thermique à 280 °C, quelles précautions ?

Oui, la plage -10 °C à +300 °C couvre 280 °C. Sur les circuits huile thermique, vérifier la compatibilité chimique de l’huile avec le graphite (pratiquement toujours compatible pour les HTF minéraux ou synthétiques type Therminol, Marlotherm) et avec l’inox 420/410 (compatible). La précaution principale est la montée en température progressive lors du démarrage : ne pas dépasser 5 °C/min pour permettre la dilatation uniforme du corps fonte et des garnitures graphite, évitant les microfissures ou les fuites transitoires aux joints. En cas de longue indisponibilité, laisser le robinet légèrement ouvert pour éviter que l’huile figée bloque le clapet.

Télécharger la fiche technique (PDF)

Informations complémentaires

DN

100, 125, 15, 150, 20, 200, 25, 32, 40, 50, 65, 80

Matière

Fonte

Ecartement (mm)

130, 150, 160, 180, 200, 230, 290, 310, 350, 400, 480, 600

Raccordement

Brides PN16

Pression Nominale (bar)

16

Température Mini (°C)

-10

Température Maxi (°C)

300

Référence

079002N, 079003N, 079012N, 079013N, 079052N, 079053N, 479015, 479020, 479025, 479032, 479040, 479050, 479065, 479080, 479100, 479125, 479150, 479200
