Robinet à Papillon Wafer Excellence TTV – Série 1146
À partir de 162,56 € HT
Robinet papillon Wafer série 1146 Excellence TTV – DN40 Uranus/Hypalon. Fonte/Uranus B6, anticorrosion, acides agressifs, cadenassable, motorisable, garantie 5 ans.
Sélectionner votre référence
| Référence | DN | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|
| Référence: 1146040 | DN: 40 | Prix: 162,56 € | Disponibilité: Demander un devis | ||
| Référence: 1146050 | DN: 50 | Prix: 162,56 € | _delai_expedition: Demander un devis | ||
| Référence: 1146065 | DN: 65 | Prix: 185,79 € | _delai_expedition: Demander un devis | ||
| Référence: 1146080 | DN: 80 | Prix: 228,00 € | _delai_expedition: Demander un devis | ||
| Référence: 1146100 | DN: 100 | Prix: 278,00 € | _delai_expedition: En stock | ||
| Référence: 1146125 | DN: 125 | Prix: 457,00 € | _delai_expedition: Demander un devis | ||
| Référence: 1146150 | DN: 150 | Prix: 556,00 € | _delai_expedition: Demander un devis | ||
| Référence: 1146200 | DN: 200 | Prix: 935,00 € | _delai_expedition: Demander un devis | ||
| Référence: 1146250 | DN: 250 | Prix: 1916,00 € | _delai_expedition: Demander un devis | ||
| Référence: 1146300 | DN: 300 | Prix: 3018,00 € | _delai_expedition: Demander un devis |

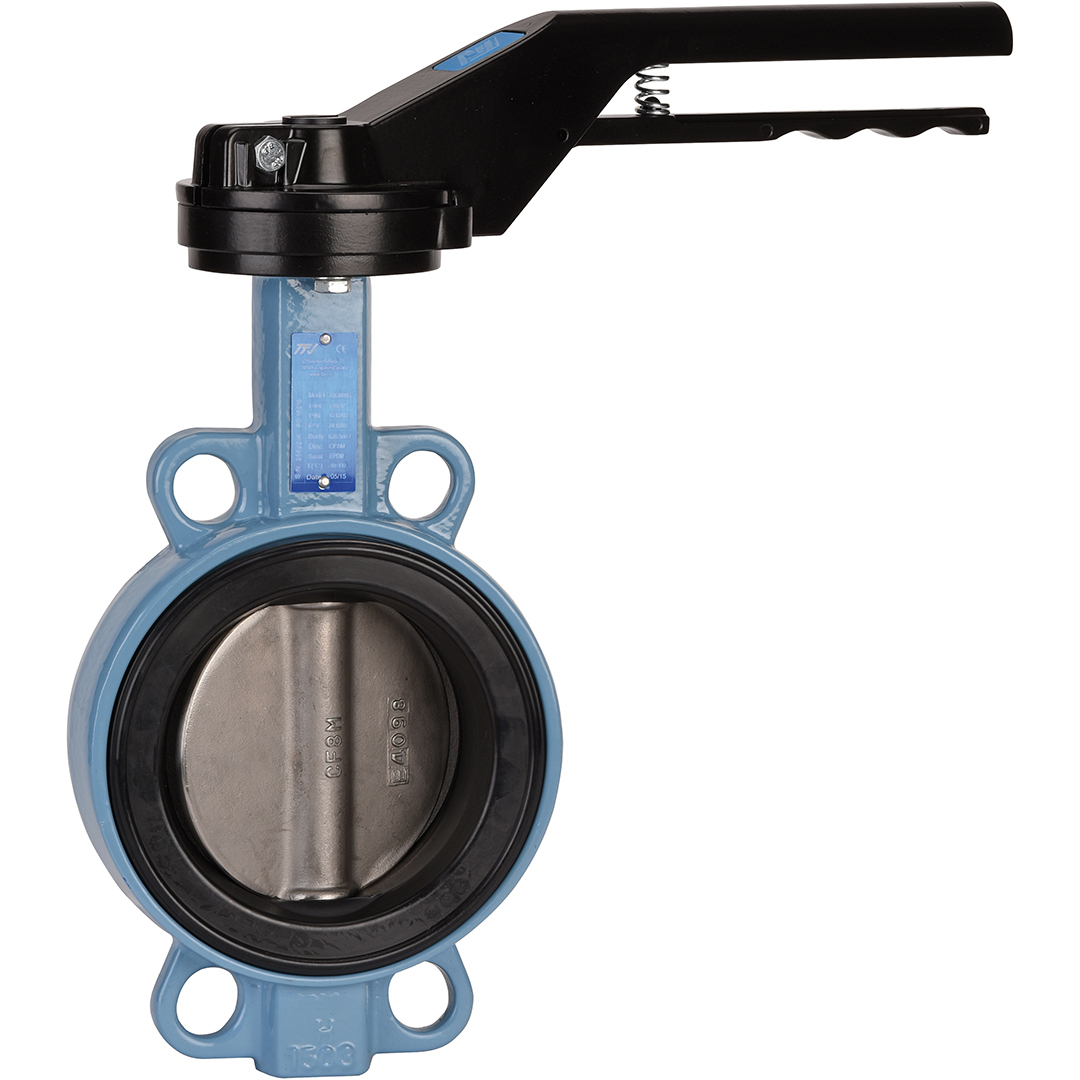

Robinet à Papillon Wafer Excellence TTV – Série 1146 – Fonte/Hypalon Papillon Uranus DN40
Le robinet à papillon série 1146 de la gamme Excellence TTV Sferaco est spécialement conçu
pour les applications avec fluides oxydants et acides agressifs. Sa construction unique associant
un papillon Uranus B6 et une manchette Hypalon offre une résistance exceptionnelle aux acides minéraux,
sulfuriques, acétiques et phosphoriques, le positionnant comme une solution de référence pour l’industrie
chimique la plus exigeante.
Avantages Clés
Cette vanne se distingue par sa résistance chimique exceptionnelle grâce à son papillon en
Uranus B6, un alliage spécialement développé pour résister aux fluides oxydants les plus agressifs. La
manchette Hypalon démontable complète cette protection en offrant une excellente tenue
aux acides concentrés tout en facilitant la maintenance préventive.
L’installation Wafer par oreilles de centrage simplifie considérablement le montage entre
brides sans nécessiter de bride aval, réduisant les coûts d’installation tout en garantissant un alignement
parfait. Le col long intégré permet l’installation de calorifuge sans affecter la commande, tandis que la
conception cadenassable et motorisable (platine ISO 5211) offre une flexibilité d’exploitation totale.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Série | 1146 Excellence TTV |
| Type | Robinet à papillon Wafer (oreilles de centrage) |
| DN / NPS | 32-40 / 1”1/2 |
| DN plomberie | 40/49 |
| Corps | Fonte GS EN GJS-500-7 |
| Papillon | Uranus B6 (alliage anticorrosion) |
| Manchette | Hypalon démontable |
| Axe | Traversant anticorrosion |
| Pression nominale (PS) | 16 bar |
| Température de service (TS) | -10°C à +90°C |
| Écartement (Face to Face) | 33,0 mm |
| Raccordement | Entre brides PN10/16, Class 150, PN20 |
| Col | Long pour calorifuge |
| Cadenassable | Oui |
| Motorisation | Platine ISO 5211 |
| Durée de garantie | 5 ans |
Applications Spécialisées
Ce robinet trouve son application idéale dans les industries chimiques manipulant des vannes à papillon fonte inox
où la résistance à la corrosion est cruciale. Il convient parfaitement aux circuits d’acides minéraux
concentrés, aux installations de traitement d’acide sulfurique, ainsi qu’aux process utilisant des acides
acétiques e
t phosphoriques. Son alliage Uranus B6 le rend particulièrement adapté aux installations de traitement des eaux industrielles et aux usines de production chimique où les fluides agressifs exigent une fiabilité maximale.
Guide d’Installation
Étapes d’installation simplifiées :
- Positionner la vanne entre deux brides PN10/16 ou Class 150 sans bride aval
- Utiliser les oreilles de centrage Wafer pour assurer l’alignement parfait des axes
- Installer le calorifuge si nécessaire sans affecter la commande grâce au col long
- Ajouter un cadenas de sécurité ou configurer la motorisation ISO 5211 selon les besoins
Maintenance et Durabilité
La manchette Hypalon démontable facilite grandement les opérations de maintenance préventive. Grâce à sa construction robuste en fonte GS et son axe traversant anticorrosion, cette vanne offre une durée de vie exceptionnelle même dans les environnements les plus corrosifs. La garantie de 5 ans témoigne de la confiance que nous accordons à sa fiabilité.
Conclusion
Le Robinet à Papillon Wafer Excellence TTV Série 1146 de Sferaco est la solution incontournable pour les applications exigeantes en milieu chimique agressif. Son association unique entre alliage Uranus B6 et manchette Hypalon garantit une performance optimale tout en simplifiant l’installation et la maintenance.
Besoin d’une vanne spécialisée pour vos fluides agressifs ? Contactez notre équipe d’experts NEOVANNE pour obtenir un devis personnalisé et découvrir comment cette vanne peut optimiser votre installation industrielle.
Questions fréquentes
Quels sont les fluides agressifs pour lesquels le robinet série 1146 est homologué ?
Le robinet est spécifiquement conçu pour les acides minéraux, sulfuriques, acétiques et phosphoriques grâce à son papillon Uranus B6 et sa manchette Hypalon offrant une résistance exceptionnelle aux fluides oxydants et acides agressifs.
Quel est le diamètre nominal minimum disponible et jusqu’à quel DN peut-on commander ?
Les DN disponibles commencent à DN40 et montent jusqu’à DN300 et au-delà selon les besoins, avec la série 1146 couvrant les applications industrielles les plus exigeantes.
Quel est le délai de livraison pour une commande de robinets papillon TTV série 1146 ?
Contactez neovanne.com pour connaître les délais de livraison adaptés à votre volume de commande et configuration (DN, pression, finitions).
