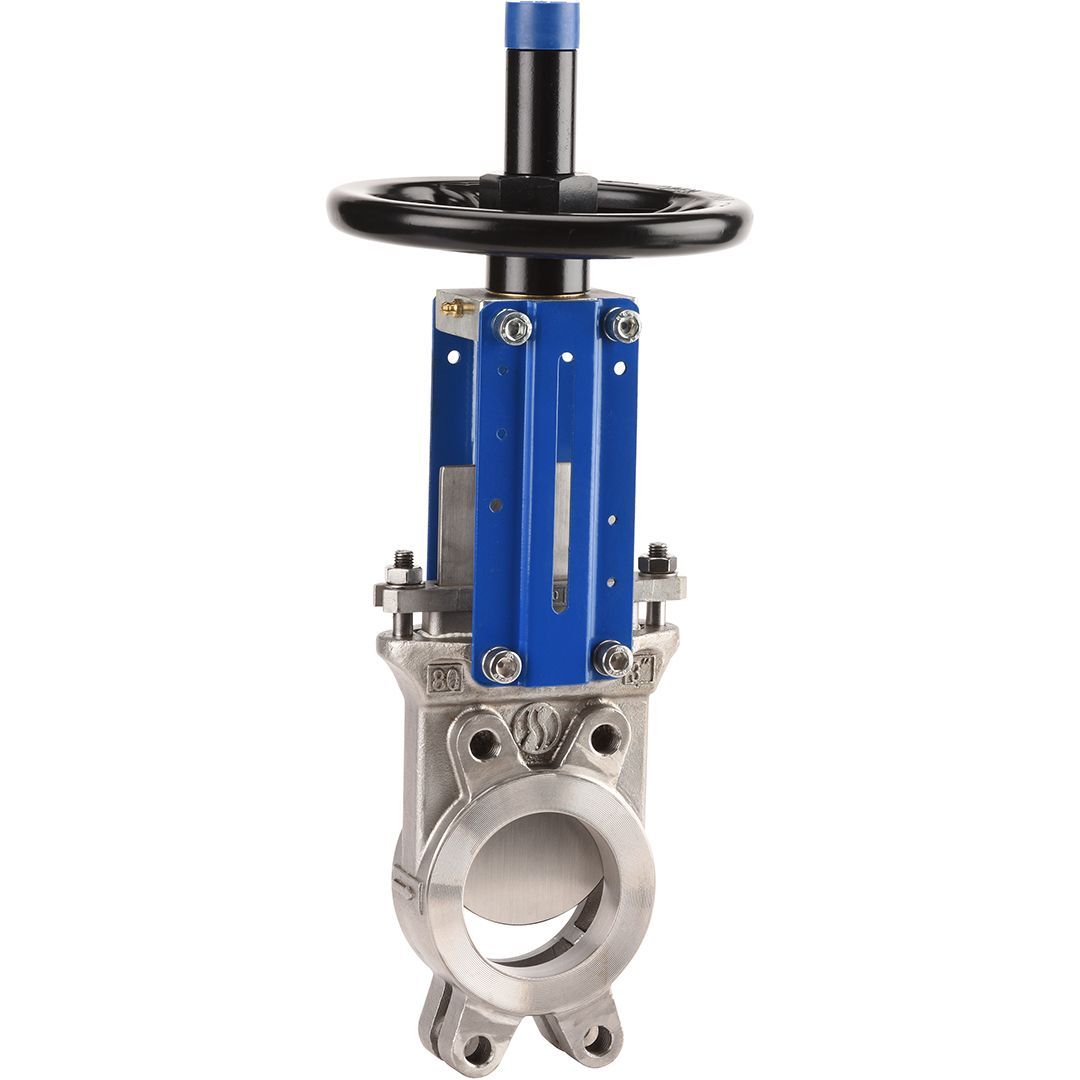

Vanne à guillotine unidirectionnelle inox Série 173, fluides abrasifs et boues chargées
Un siège élastomère confronté à un fluide chargé de particules abrasives ne dure pas. Les grains de silice, les fibres de pâte à papier, les boues de forage ou les fines minérales érodent le caoutchouc en quelques centaines de cycles. Résultat : fuite en position fermée, remplacement prématuré de la vanne, arrêt non planifié. La vanne à guillotine Série 173 de Sferaco aborde le problème différemment : son siège est métal/métal en AISI 316, sans élastomère. Elle ne prétend pas à une étanchéité classe VI, elle est conçue pour durer dans des conditions qui détruisent les vannes à siège souple.
L’écartement face à face de 40 mm est une contrainte dimensionnelle critique dans les applications de process. Entre deux brides PN10/16, 40 mm de longueur totale représente l’un des encombrements les plus compacts du marché pour une vanne à guillotine inox. Sur des lignes de process encombrées ou des châssis de filtration, ce critère peut être décisif dans le choix de l’équipement.
Données techniques complètes
| Paramètre | Valeur |
|---|---|
| Série | 173, Sferaco |
| Type | Vanne à guillotine unidirectionnelle |
| Corps | Inox CF8M (équivalent ASTM A351, 316L moulé) |
| Lame (guillotine) | Inox AISI 316 |
| Siège | Métal/métal, inox AISI 316 |
| Tige | Inox AISI 304, montante |
| Fouloir / presse-étoupe | Inox |
| Étanchéité siège | Métal/métal, fuite résiduelle selon EN 12266-1 |
| Commande | Volant non montant |
| Raccordements | Entre brides PN10/16 |
| Face à face | 40 mm |
| Diamètres disponibles | DN 50 à DN 300 |
| Pression maximale | PN 10 / PN 16 selon DN |
| Norme de construction | EN 1092-1 (brides) / EN 12516 (résistance corps) |
| Sens de passage | Unidirectionnel, sens obligatoire indiqué sur corps |
Siège métal/métal, implications pratiques
La désignation “non étanche” mérite une clarification technique. Une vanne à guillotine métal/métal présente un débit de fuite résiduel en position fermée, typiquement mesuré selon les critères de la norme EN 12266-1, classe B ou C. Ce n’est pas un défaut de fabrication, c’est le comportement attendu d’une vanne conçue pour résister à l’abrasion plutôt que pour assurer l’isolation totale.
Dans les applications où la Série 173 est utilisée (traitement des eaux boueuses, papeteries, mines, dragage), l’exigence d’étanchéité totale est rarement critique. Ce qui compte, c’est que la vanne continue à fonctionner après 10 000 cycles en milieu chargé, que la lame ne se coince pas sur un dépôt abrasif, et que le remplacement de la garniture soit possible sans démontage de la ligne. Ces trois points, la Série 173 les satisfait. Une vanne à siège souple étanche classe VI, elle, ne les satisfait pas dans ces conditions.
Diamètres et pression par DN
| DN | DN pouces approximatif | Pression max (PN) | Face à face |
|---|---|---|---|
| DN 50 | 2″ | PN 16 | 40 mm |
| DN 65 | 2″1/2 | PN 16 | 40 mm |
| DN 80 | 3″ | PN 16 | 40 mm |
| DN 100 | 4″ | PN 16 | 40 mm |
| DN 125 | 5″ | PN 10 | 40 mm |
| DN 150 | 6″ | PN 10 | 40 mm |
| DN 200 | 8″ | PN 10 | 40 mm |
| DN 250 | 10″ | PN 10 | 40 mm |
| DN 300 | 12″ | PN 10 | 40 mm |
Applications industrielles
La Série 173 trouve ses applications naturelles dans tous les procédés où la qualité du fluide est dégradée par des particules en suspension ou des éléments abrasifs. Le traitement des eaux usées et boues de station d’épuration (STEP) est le débouché principal : les boues primaires et secondaires contiennent des sables fins, des fibres et des matières organiques qui colmatent et érodent les vannes à siège souple en quelques mois.
En industrie papetière, la pâte à papier contient des fibres cellulosiques longues qui s’accrochent aux sièges élastomères et empêchent la fermeture complète. La lame métallique de la Série 173 coupe proprement ces fibres à chaque fermeture, comportement impossible avec un siège souple. Dans les mines et les installations de dragage, les boues minérales chargées à 30-40 % en masse solide imposent le même constat.
La construction full inox (CF8M corps, AISI 316 lame et siège, AISI 304 tige) autorise également l’usage sur des effluents industriels légèrement corrosifs, traitements de surface dilués, effluents de lessivage acide, eaux de refroidissement en circuit ouvert avec ajout de biocides chlorés.
Montage et maintenance
La vanne est unidirectionnelle : le sens de passage est imprimé sur le corps. Un montage à l’envers n’endommage pas immédiatement la vanne, mais en service, la pression différentielle s’exerce dans le mauvais sens sur la lame, ce qui peut provoquer une usure asymétrique du siège et accélérer la fuite résiduelle. Vérifier le repère de sens avant serrage des brides.
La tige montante (non tournante à la montée) visualise directement la position de la vanne : tige haute = ouvert, tige basse = fermé. Sur les grandes dimensions (DN 150 et plus), prévoir un palier de guidage ou un support de tige si la vanne est en position verticale avec la commande vers le bas, le poids de la tige peut créer un flambage sur les longues courses.
Le remplacement de la garniture presse-étoupe se fait en ligne sans démontage de la vanne. Resserrer progressivement le fouloir jusqu’à arrêt de la fuite, sans trop serrer, un fouloir trop serré augmente le couple de manœuvre et accélère l’usure de la tige.
Questions fréquentes
La vanne à guillotine Série 173 est-elle utilisable sur de l’eau potable ?
La Série 173 en inox CF8M / AISI 316 n’est pas certifiée ACS (Attestation de Conformité Sanitaire) dans sa version standard. Pour une application eau potable en France, la certification ACS est obligatoire pour tout équipement en contact avec l’eau destinée à la consommation humaine. Si l’application eau potable nécessite impérativement une guillotine inox, il faut vérifier auprès du fabricant si une version certifiée ACS existe, ou utiliser une vanne à opercule en bronze certifié ACS sur les petites dimensions. La Série 173 reste appropriée pour les eaux industrielles, les eaux de process et les effluents non potables.
Peut-on actionner la vanne Série 173 avec un motoréducteur électrique ?
Oui. La tige AISI 304 montante peut être couplée à un motoréducteur électrique à vis sans fin, à condition que l’actionneur soit dimensionné pour le couple de démarrage requis sur DN et PN choisis. Sur les grands diamètres (DN 200 à DN 300), le couple d’actionnement peut être important en présence de boues sèches ou de dépôts. Il faut prévoir un limiteur de couple et un fin de course mécanique sur l’actionneur. La commande manuelle par volant doit rester accessible en cas de panne de l’actionneur, prévoir un by-pass manuel.
Quelle est la durée de vie estimée de la Série 173 en service boues abrasives ?
La durée de vie dépend de la concentration et de la granulométrie des particules abrasives. Sur des boues de STEP (concentration 3 à 5 % MS, sables fins inférieurs à 1 mm), avec une fréquence de manœuvre de 5 cycles par jour, le retour d’expérience terrain indique une durée de vie de 8 à 15 ans sur le corps et la lame. La garniture presse-étoupe est l’élément consommable : plan de maintenance à 2-3 ans en milieu chargé. En industrie papetière avec pâte à 10 % de consistance, la durée de vie se situe plutôt entre 5 et 10 ans selon les conditions de pH et de température.
