Disconnecteur BA 575 PN10 - Intégration système À partir de 1801,00 € HT
Vanne pneumatique Inox Arès NF - Soudure sécurisée À partir de 291,00 € HT
Vanne pneumatique Inox Arès – Résistance corrosion
À partir de 259,00 € HT
✓ En stockFranco 350 EUR TTCExpedition J+1
Vanne pneumatique ARES inox. -50, PN25 (PN16 brides), -10/+180°C. Corps/internes inox 316/316L, joints PTFE. Simple/double effet, actionneur PA orientable. Versions taraudées/BW/brides/clamp. DESP Cat.II, ATEX II2GDc. Kv élevé, passage intégral.
Sélectionner votre référence
| Version | Matière | Tête de cde | Kv | FAF (mm) | Delta P | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|---|---|---|---|
| Version: NF- arrivée sur le clapet | Matière: Inox | Tête de cde: 50 | Kv: 57 | FAF (mm): 85 | Delta P: 16 | Référence: 1450304 | Prix: 259,00 € | Disponibilité: En stock | ||
| Version: NF- arrivée sur le clapet | Matière: Inox | Tête de cde: 50 | Kv: 105 | FAF (mm): 95 | Delta P: 16 | Référence: 1450305 | Prix: 269,00 € | _delai_expedition: En stock | ||
| Version: NF- arrivée sur le clapet | Matière: Inox | Tête de cde: 63 | Kv: 20 | FAF (mm): 105 | Delta P: 16 | Référence: 1450406 | Prix: 334,00 € | _delai_expedition: En stock | ||
| Version: NF- arrivée sur le clapet | Matière: Inox | Tête de cde: 90 | Kv: 29 | FAF (mm): 120 | Delta P: 16 | Référence: 1450507 | Prix: 496,00 € | _delai_expedition: En stock | ||
| Version: NF- arrivée sur le clapet | Matière: Inox | Tête de cde: 90 | Kv: 46 | FAF (mm): 130 | Delta P: 16 | Référence: 1450508 | Prix: 590,00 € | _delai_expedition: En stock | ||
| Version: NF- arrivée sur le clapet | Matière: Inox | Tête de cde: 90 | Kv: 67 | FAF (mm): 150 | Delta P: 16 | Référence: 1450509 | Prix: 758,00 € | _delai_expedition: Demander un devis | ||
| Version: NF- arrivée sur le clapet | Matière: Inox | Tête de cde: 110 | Kv: 46 | FAF (mm): 130 | Delta P: 16 | Référence: 1450608 | Prix: 634,00 € | _delai_expedition: Demander un devis | ||
| Version: NF- arrivée sur le clapet | Matière: Inox | Tête de cde: 110 | Kv: 67 | FAF (mm): 150 | Delta P: 16 | Référence: 1450609 | Prix: 803,00 € | _delai_expedition: Demander un devis | ||
| Version: NO- arrivée sous le clapet | Matière: Inox | Tête de cde: 50 | Kv: 57 | FAF (mm): 85 | Delta P: 16 | Référence: 1452304 | Prix: 289,00 € | _delai_expedition: En stock | ||
| Version: NO- arrivée sous le clapet | Matière: Inox | Tête de cde: 50 | Kv: 105 | FAF (mm): 95 | Delta P: 16 | Référence: 1452305 | Prix: 299,00 € | _delai_expedition: En stock | ||
| Version: NO- arrivée sous le clapet | Matière: Inox | Tête de cde: 63 | Kv: 20 | FAF (mm): 105 | Delta P: 16 | Référence: 1452406 | Prix: 370,00 € | _delai_expedition: En stock | ||
| Version: NO- arrivée sous le clapet | Matière: Inox | Tête de cde: 63 | Kv: 29 | FAF (mm): 120 | Delta P: 16 | Référence: 1452407 | Prix: 432,00 € | _delai_expedition: En stock | ||
| Version: NO- arrivée sous le clapet | Matière: Inox | Tête de cde: 90 | Kv: 46 | FAF (mm): 130 | Delta P: 16 | Référence: 1452508 | Prix: 591,00 € | _delai_expedition: En stock | ||
| Version: NO- arrivée sous le clapet | Matière: Inox | Tête de cde: 110 | Kv: 47 | FAF (mm): 150 | Delta P: 16 | Référence: 1452609 | Prix: 803,00 € | _delai_expedition: En stock | ||
| Version: NF- arrivée sous le clapet | Matière: Inox | Tête de cde: 50 | Kv: 57 | FAF (mm): 85 | Delta P: 16 | Référence: 1454304 | Prix: 263,00 € | _delai_expedition: En stock | ||
| Version: NF- arrivée sous le clapet | Matière: Inox | Tête de cde: 50 | Kv: 105 | FAF (mm): 95 | Delta P: 10 | Référence: 1454305 | Prix: 278,00 € | _delai_expedition: En stock | ||
| Version: NF- arrivée sous le clapet | Matière: Inox | Tête de cde: 63 | Kv: 105 | FAF (mm): 95 | Delta P: 16 | Référence: 1454405 | Prix: 298,00 € | _delai_expedition: En stock | ||
| Version: NF- arrivée sous le clapet | Matière: Inox | Tête de cde: 63 | Kv: 20 | FAF (mm): 105 | Delta P: 11 | Référence: 1454406 | Prix: 350,00 € | _delai_expedition: En stock | ||
| Version: NF- arrivée sous le clapet | Matière: Inox | Tête de cde: 90 | Kv: 29 | FAF (mm): 105 | Delta P: 16 | Référence: 1454506 | Prix: 450,00 € | _delai_expedition: En stock | ||
| Version: NF- arrivée sous le clapet | Matière: Inox | Tête de cde: 90 | Kv: 29 | FAF (mm): 120 | Delta P: 14 | Référence: 1454507 | Prix: 497,00 € | _delai_expedition: En stock | ||
| Version: NF- arrivée sous le clapet | Matière: Inox | Tête de cde: 90 | Kv: 46 | FAF (mm): 130 | Delta P: 11 | Référence: 1454508 | Prix: 588,00 € | _delai_expedition: En stock | ||
| Version: NF- arrivée sous le clapet | Matière: Inox | Tête de cde: 110 | Kv: 46 | FAF (mm): 130 | Delta P: 16 | Référence: 1454608 | Prix: 661,00 € | _delai_expedition: En stock | ||
| Version: NF- arrivée sous le clapet | Matière: Inox | Tête de cde: 110 | Kv: 67 | FAF (mm): 150 | Delta P: 10 | Référence: 1454609 | Prix: 813,00 € | _delai_expedition: Demander un devis |
Description

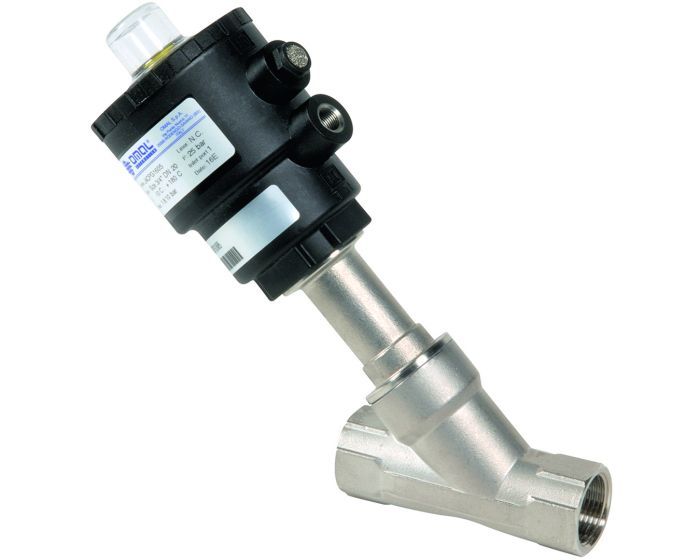

Vanne Pneumatique ARES INOX – Performance et Polyvalence
La vanne pneumatique inox ARES est une solution de sectionnement automatique haute performance pour réseaux de fluides, combinant passage intégral et excellents coefficients de débit pour des pertes de charge minimales.
Caractéristiques Principales
- Construction :
- Corps et internes en acier inoxydable AISI 316/316L (CF8M)
- Actionneur en polyamide PA66+GF30% orientable à 360°
- Joint PTFE pour une étanchéité optimale
- Corps incliné à passage intégral
- Plages d’utilisation :
- Pression de service (PS) : 25 bar (16 bar version brides)
- Température fluide : -10°C à +180°C
- Température ambiante : -10°C à +60°C
- Viscosité maximale : 600 cSt
- Vapeur saturée : jusqu’à 9 bar/180°C
Versions Disponibles
- à
- Raccordements multiples :
- Taraudé G (1450/1452/1454)
- À souder BW (1460)
- À brides (1470)
- Clamp (1480)
- Fonctionnement : Simple effet NF/NO ou double effet
Conformité et Certification
- Directive pression 2014/68/UE
- 0 à DN25 : Article 4 §3
- à : Catégorie II
- ATEX II2GDc TXX
- Raccordements selon normes internationales (EN, ISO, DIN)
Options et Accessoires
- Boîtier contacts fin de course IP65 (mécanique ou inductif)
- Électrovanne de pilotage 3/2 ou 5/2
- Commande manuelle de secours
- Limiteur de course
- Platine NAMUR.
Questions fréquentes
Quelle est la pression nominale maximale supportée par la vanne pneumatique ARES Inox et quelles applications fluides sont recommandées ?
La vanne ARES supporte des pressions jusqu’à 10 bar en pneumatique standard. Grâce à son corps en inox AISI 316/316L, elle est idéale pour l’eau, vapeur, air comprimé et fluides corrosifs en secteurs agroalimentaire, chimique et maritime.
Le passage intégral et le coefficient de débit Cv permettent-ils de réduire les pertes de charge sur mon réseau ?
Oui, le design à passage intégral minimise les pertes de charge et optimise le coefficient de débit Cv, réduisant ainsi les consommations énergétiques et améliorant le débit utile jusqu’à 30% par rapport aux vannes standard.
Quels sont les délais de livraison pour la vanne ARES en différents DN et comment passer commande ?
Les délais standards sont de 5-10 jours ouvrés selon le DN (1/2″, 3/4″, 1″, 1″1/4, 1″1/2, 2″). Contactez neovanne.com pour vos configurations spécifiques et obtenir un devis personnalisé avec délai exact.
Informations complémentaires
| Version | NF- arrivée sous le clapet, NF- arrivée sur le clapet, NO- arrivée sous le clapet |
|---|---|
| Matière | Inox |
| DN | 1″, 1″1/2, 1″1/4, 1/2″, 2″, 3/4″, 40, 50 |
| Tête de cde | 110, 50, 63, 90 |
| Kv | 105, 20, 29, 46, 47, 57, 67 |
| FAF (mm) | 105, 120, 130, 150, 85, 95 |
| Delta P | 10, 11, 14, 16 |
| Référence | 1450304, 1450305, 1450406, 1450507, 1450508, 1450509, 1450608, 1450609, 1452304, 1452305, 1452406, 1452407, 1452508, 1452609, 1454304, 1454305, 1454405, 1454406, 1454506, 1454507, 1454508, 1454608, 1454609 |
