Manchon Compensateur NBR Série 1503 : Solution Compacte pour Huiles et Hydrocarbures
À partir de 51,41 € HT
Série 1503 – Manchon Compensateur NBR Compact. Idéal pour les réseaux d’huiles et hydrocarbures avec un espace limité. Sa longueur de 95 mm et ses brides tournantes PN10/16 facilitent l’installation. Il absorbe efficacement vibrations et dilatation. PS 16 bar, TS -10°C/+80°C.
Sélectionner votre référence
| DN | Matière | Raccordement | Référence | Diamètre de tube (mm) | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|---|---|
| DN: 32 | Matière: Acier | Raccordement: PN10 / 16 | Référence: 1503032 | Diamètre de tube (mm): 10 | Prix: 51,41 € | Disponibilité: En stock | ||
| DN: 40 | Matière: Acier | Raccordement: PN10 / 16 | Référence: 1503040 | Diamètre de tube (mm): 10 | Prix: 59,37 € | _delai_expedition: En stock | ||
| DN: 50 | Matière: Acier | Raccordement: PN10 / 16 | Référence: 1503050 | Diamètre de tube (mm): 10 | Prix: 69,02 € | _delai_expedition: En stock | ||
| DN: 65 | Matière: Acier | Raccordement: PN10 / 16 | Référence: 1503065 | Diamètre de tube (mm): 10 | Prix: 86,98 € | _delai_expedition: En stock | ||
| DN: 80 | Matière: Acier | Raccordement: PN10 / 16 | Référence: 1503080 | Diamètre de tube (mm): 10 | Prix: 99,14 € | _delai_expedition: En stock | ||
| DN: 100 | Matière: Acier | Raccordement: PN10 / 16 | Référence: 1503100 | Diamètre de tube (mm): 10 | Prix: 121,67 € | _delai_expedition: En stock | ||
| DN: 125 | Matière: Acier | Raccordement: PN10 / 16 | Référence: 1503125 | Diamètre de tube (mm): 10 | Prix: 171,32 € | _delai_expedition: En stock | ||
| DN: 150 | Matière: Acier | Raccordement: PN10 / 16 | Référence: 1503150 | Diamètre de tube (mm): 10 | Prix: 208,00 € | _delai_expedition: En stock | ||
| DN: 200 | Matière: Acier | Raccordement: PN10 | Référence: 1503200 | Diamètre de tube (mm): 10 | Prix: 325,00 € | _delai_expedition: En stock |
Manchon Compensateur NBR Série 1503 : Solution Compacte pour Huiles et Hydrocarbures

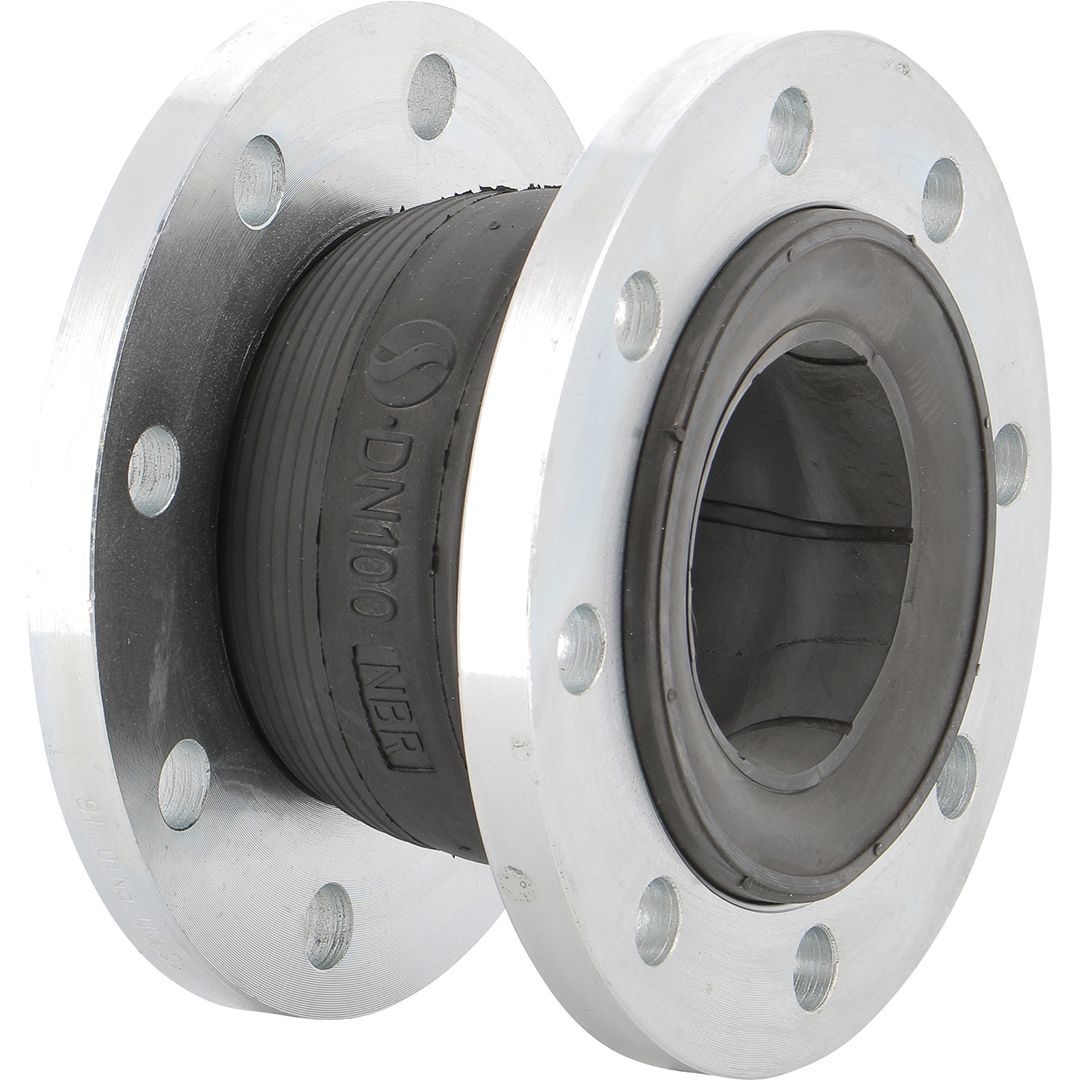

Le manchon compensateur Série 1503 est la solution idéale pour la protection des réseaux de tuyauterie où l’espace est limité. Avec sa longueur compacte de 95 mm, il est parfait pour les installations transportant des huiles minérales, des hydrocarbures et du fuel.
Sa fonction principale est d’absorber les dilatations thermiques, d’isoler les vibrations des équipements et de réduire le bruit dans les canalisations. Son soufflet en NBR (Nitrile) lui confère une excellente résistance chimique aux produits pétroliers, garantissant une grande durabilité.
Avantages Clés et Points Forts
- Conception Compacte : Sa longueur de 95 mm le rend particulièrement adapté aux installations où l’encombrement est un critère critique.
- Résistance aux Hydrocarbures : Le soufflet en NBR est spécifiquement conçu pour résister durablement aux huiles, carburants et graisses.
- Absorption Efficace des Contraintes : Il compense les mouvements de dilatation thermique et amortit efficacement les vibrations et les nuisances sonores du réseau.
- Installation Simplifiée : Équipé de brides tournantes PN10/16 en acier, il facilite l’alignement des trous de boulons et accélère le processus de montage.
Caractéristiques Techniques Générales
| Caractéristique | Spécification |
|---|---|
| Type d’équipement | Manchon compensateur à brides, simple soufflet |
| Matériaux | Soufflet NBR (Nitrile), Brides Acier |
| Pression de Service (PS) | 16 bar |
| Plage de Température (TS) | -10°C à +80°C |
| Raccordement | À brides tournantes PN10/16 |
| Écartement | 95 mm |
La Série 1503 est la solution compacte et fiable pour sécuriser vos tuyauteries d’hydrocarbures, particulièrement dans les espaces restreints.
Questions fréquentes
Quelles sont les pressions nominales supportées par le manchon compensateur série 1503 ?
Le manchon compensateur série 1503 est disponible en deux classes de pression : PN 10 bar et PN 16 bar, permettant une adaptation à la majorité des circuits hydrauliques et circuits de circulation d’huiles minérales.
Le manchon 1503 peut-il être utilisé sur des circuits transportant du fuel lourd ou uniquement des huiles légères ?
Oui, le joint NBR et la construction en acier du manchon 1503 sont spécifiquement compatibles avec les huiles minérales, le fuel lourd et les hydrocarbures ; il est donc adapté aux applications exigeantes de raffinage et distribution pétrolière.
Quel est le délai de livraison pour une commande du manchon 1503 DN 10 PN 16 avec brides ?
Pour connaître les délais de livraison et passer commande, consultez directement neovanne.com ; notre équipe confirme les délais selon votre classe de pression et quantités commandées.
| DN | 100, 125, 150, 200, 32, 40, 50, 65, 80 |
|---|---|
| Matière | Acier |
| Ecartement (mm) | 105, 115, 130, 135, 170, 180, 205, 95 |
| Raccordement | Brides |
| Pression Nominale (bar) | 10, 16 |
| Température Mini (°C) | -10 |
| Température Maxi (°C) | 80 |
| Référence | 1503032, 1503040, 1503050, 1503065, 1503080, 1503100, 1503125, 1503150, 1503200 |
| Diamètre de tube (mm) | 10 |
