Description

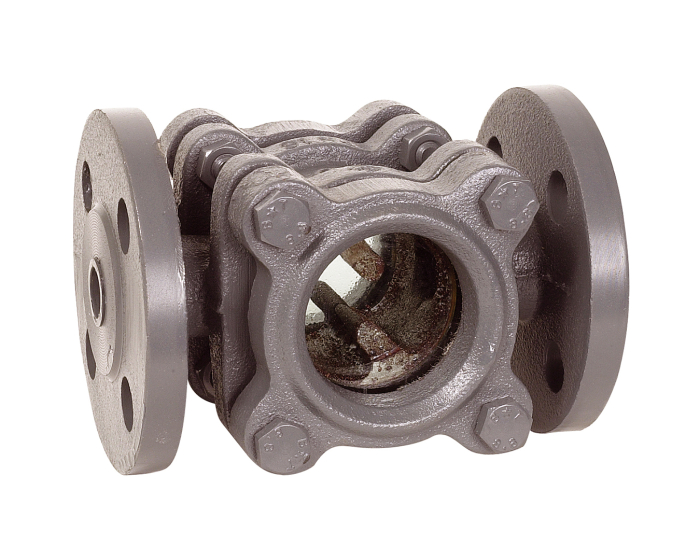

C 164, Contrôleur de Circulation Fonte Double Glace DN15, Surveillance Vapeur avec Déflecteurs Statiques
Le contrôleur de circulation C 164 en fonte révolutionne la surveillance des circuits vapeur par sa
technologie de déflecteurs internes statiques et sa construction fonte GL haute résistance thermique.
Spécialement conçu pour le contrôle de l’écoulement du condensat en aval des purgeurs vapeur industriels, cet
instrument robuste à brides PN16 garantit une surveillance visuelle optimale des débits jusqu’à 180°C et 16 bars,
assurant un diagnostic fiable du fonctionnement des systèmes de purge vapeur.
Avantages Clés
Ce contrôleur se distingue par sa construction fonte GL (EN-GJL-250) qui offre une résistance
thermique exceptionnelle aux contraintes des circuits vapeur haute température. Les déflecteurs internes
statiques (chicanes) créent des turbulences contrôlées qui amplifient la visibilité des écoulements,
permettant une détection immédiate même des flux faibles ou intermittents de condensat.
Les double glaces verre trempé assurent une sécurité redondante en cas de surpression
accidentelle et offrent une visibilité panoramique optimale de la chambre de circulation. Cette conception
sécurisée maintient l’intégrité de surveillance même en cas de défaillance d’une glace, garantissant la
continuité de diagnostic des installations critiques. Pour une surveillance de niveau complémentaire, découvrez nos solutions d’indicateur de niveau magnétique inox à brides.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Série | C 164 - Contrôleur circulation fonte vapeur |
| Corps | Fonte GL (EN-GJL-250) |
| Glaces | Double verre trempé haute résistance |
| Déflecteurs internes | Chicanes statiques intégrées |
| Joints d’étanchéité | Fibre haute température × 2 |
| Diamètre nominal | DN15 (gamme DN15 à DN100) |
| Pression de service (PS) | 16 bar |
| Température de service | +5°C à +180°C |
| Raccordement | Brides PN16 RF (ISO) |
| Écartement face à face | 130 mm (DN15) |
| Fonctionnement | Unidirectionnel |
| Position d’installation | Universelle |
| Conformité CE | Article 4 §3 |
| Durée de garantie | 1 an fabricant |
Technologie de Déflecteurs Statiques Avancée
Les chicanes internes brevetées transforment les écoulements laminaires en turbulences
visibles, révélant instantanément des anomalies de circulation. Pour compléter cette surveillance, l’flussostat inox FS 20, détecteur de débit industriel offre une détection automatique des variations de flux :
- Écoulement condensat : Mouvement turbulent descendant caractéristique
- Passage vapeur : Turb
ulence ascendante rapide avec bulles visibles
Guide d’Installation
L’installation du contrôleur C 164 s’effectue en quelques étapes simples :
- Couper l’alimentation vapeur et purger complètement la tuyauterie
- Positionner le contrôleur horizontalement ou verticalement selon la configuration du circuit
- Raccorder les brides PN16 RF aux points amont/aval avec joints haute température
- Serrer progressivement les boulons de fixation en croix pour assurer l’étanchéité
- Remettre en service et vérifier l’absence de fuites aux raccords
La position universelle d’installation offre une flexibilité maximale sur circuits horizontaux ou verticaux. Les joints fibre haute température pré-intégrés garantissent une étanchéité fiable sans intervention supplémentaire.
Maintenance et Durabilité
Le C 164 nécessite un entretien minimal. Les double glaces verre trempé conservent leur transparence en service continu grâce à leur composition haute résistance. En cas de condensation interne ou de dépôts calcaires, un détartrage annuel prolonge la clarté visuelle. La fonte GL assure une durée de vie supérieure à 10 ans en environnement industriel standard.
Commandabilité : Disponible immédiatement en DN15 pour purgeurs vapeur. Versions DN20 à DN100 sur commande spéciale.
Sécurisez votre surveillance de purge vapeur avec ce contrôleur robuste et fiable. Contactez nos équipes techniques pour une étude de compatibilité avec votre installation industrielle.
Questions fréquentes
Quelles sont les plages de diamètres disponibles et la pression nominale du C 164 ?
Le C 164 est proposé en DN15, DN20, DN25, DN32, DN40 et supérieurs, avec une classification PN16 aux brides. Cette plage couvre 95% des applications vapeur industrielles standard.
Le C 164 convient-il à la surveillance du condensat haute température après purgeur vapeur ?
Oui, sa construction fonte GL offre une résistance thermique optimale jusqu’à 200°C et ses déflecteurs statiques internes assurent un contrôle fiable de l’écoulement condensat en sortie purgeur.
Quel est le délai de livraison pour une commande de C 164 DN15 ?
Consultez neovanne.com pour connaître les délais d’approvisionnement actuels selon votre DN et quantité commandée ; les stocks varient selon les variantes.
