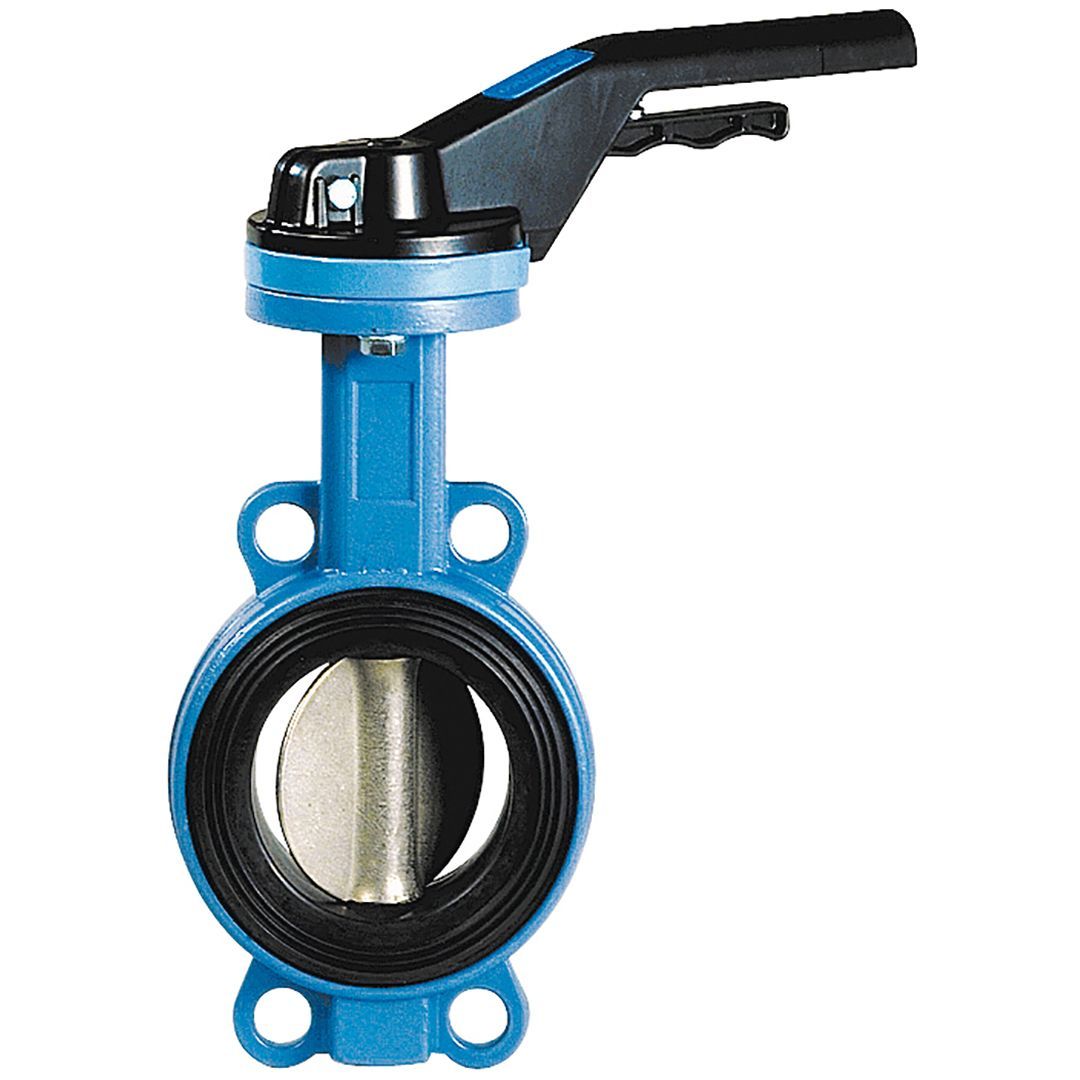

Vanne papillon TTV série 1154 : fonte, papillon inox, manchette FKM
Ce robinet à papillon à oreilles de centrage de la gamme Excellence TTV de Sferaco sert au sectionnement ou au réglage des réseaux d’acides, de graisses et d’hydrocarbures. Sa manchette FKM résiste aux huiles, à l’essence et au biogaz. Retrouvez toute la gamme dans nos robinets à papillon.
Construction
- Corps en fonte ductile EN GJS-500-7
- Papillon inox
- Manchette FKM
- Col long pour calorifuge
- Oreilles de centrage (wafer)
- Axe traversant
- Manchette en queue d’aronde à partir du DN50, démontable
- Peinture rilsanisée RAL 5024, épaisseur 250 à 300 microns
Utilisation
- Applications : acides, graisses, hydrocarbures, essence, super, argon, glycérine, huile, dioxyde de carbone, biogaz
- Déconseillé pour : vapeur et eau chaude au-dessus de 130 °C, fréon, ammoniac, acétylène
- Température admissible Ts : -5 °C à +180 °C
- Pression maxi admissible Ps : 16 bars jusqu’au DN300, 10 bars au-delà
- Atmosphères explosives : ATEX zones 1 & 21 et 2 & 22 sur demande
Commande et raccordement
- Commande par levier du DN32 au DN300 ; axe nu à partir du DN350
- Commande possible par réducteur à volant IP65 (Réf. 1197) ou par réducteur à chaîne IP65 (Réf. 1194)
- Platine ISO 5211 et axe carré : montage direct d’un actionneur
- Options : rehausse du col de 75 mm, carré de manœuvre 30×30 mm pour clé de fontainier
- Montage entre brides PN10/16 du DN32 au DN400 et Class 150 (PN20) du DN40 au DN400 ; entre brides PN10 à partir du DN450
Garantie et conformité
- Garantie fabricant 10 ans (hors défauts d’installation et d’usure)
- Certification Marine Bureau Veritas
- Robinet conforme à la directive PED 2014/68/UE
- Certificat matière 3.1 disponible
Les diamètres proposés sur cette page sont ceux du sélecteur ci-dessus ; la gamme du fabricant peut aller au-delà, sur demande. Les dimensions, couples de manœuvre et coefficients de débit Kv par DN figurent dans la fiche technique (onglet Fiche technique).
Questions fréquentes
Pour quels fluides choisir une manchette FKM ?
La série 1154 convient aux acides, graisses, hydrocarbures, essence, huile, argon, glycérine, dioxyde de carbone et biogaz. Elle est déconseillée pour la vapeur, l’eau chaude au-dessus de 130 °C, le fréon, l’ammoniac et l’acétylène.
Quelles sont les limites de température et de pression ?
De -5 °C à +180 °C ; 16 bars jusqu’au DN300 et 10 bars au-delà.
Existe-t-il une version ATEX ?
Oui, une exécution pour atmosphères explosives ATEX zones 1 & 21 et 2 & 22 est disponible sur demande.
