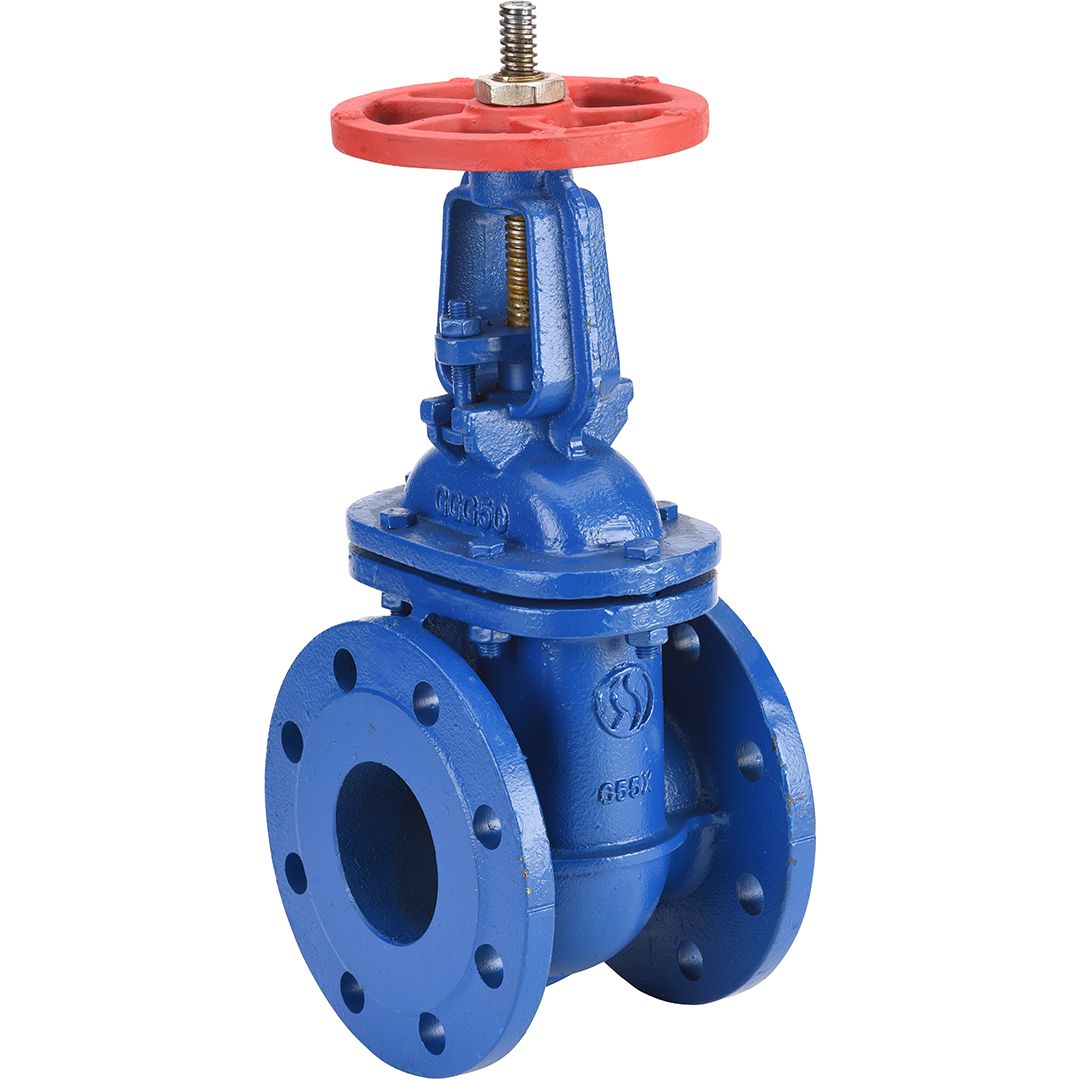

Vanne à Opercule Fonte GS à Tige Montante NF 29323 Siège Inox– Série 158

Vanne à opercule fonte GS tige montante série 158 — PN16 DN40 siège inox NF 29323

Sur les circuits industriels à eau chaude, vapeur basse pression ou fluides légèrement corrosifs, le défaut classique des vannes à opercule en fonte grise est la dégradation progressive du siège par corrosion galvanique ou par abrasion des particules en suspension. La série 158 résout ce problème en combinant un corps en fonte EN-GJS (fonte à graphite sphéroïdal) avec des sièges obliques en acier inoxydable — le contact obturateur-siège reste métalliquement compatible sur toute la durée de vie, sans dépôt de tartre ni piqûration par corrosion caverneuse.

La tige montante — visible à l’extérieur, qui remonte vers le haut lors de l’ouverture — offre l’indication de position la plus fiable qui existe sur une vanne à opercule : l’opérateur voit physiquement à quelle hauteur se trouve l’obturateur. Sur des réseaux complexes avec nombreux organes d’isolement, cette information visuelle est irremplaçable pour la sécurité des interventions de maintenance. Le volant non montant, lui, reste fixe en altitude lors des manœuvres — utile dans les armoires ou les locaux à faible hauteur disponible.

Caractéristiques techniques — DN40 PN16

Matériaux et conception — pourquoi la fonte EN-GJS ?

La fonte EN-GJS-500-7 (anciennement FGS 500-7 ou fonte ductile) présente une limite d’élasticité minimale de 320 MPa et un allongement à rupture de 7 %. Par comparaison, la fonte grise EN-GJL-250 offre une résistance à traction de 250 MPa avec un allongement quasi nul — elle se rompt sans déformation plastique préalable. Sur un réseau soumis aux coups de bélier ou aux dilatations thermiques importantes (chauffage, vapeur), la fonte GJS absorbe les contraintes mécaniques là où la fonte grise craquellerait.

Les sièges obliques en inox permettent un contact tangentiel de l’opercule en fin de course — l’obturateur vient s’appuyer selon un angle qui augmente la pression de contact avec la charge appliquée par le volant, sans risque de coincement. Cette géométrie, caractéristique des bonnes vannes à opercule industrie, donne une étanchéité métal-métal fiable jusqu’à +180 °C là où un obturateur caoutchouc serait hors limites.

Raccordement NF 29323 — brides françaises

La norme NF 29323 définit les caractéristiques géométriques des brides à plat en fonte pour eau et gaz (perçages, diamètre extérieur, épaisseur). Elle est différente des brides EN 1092-2 (série européenne) bien que souvent interchangeables à PN16 pour les diamètres courants. Sur les réseaux existants construits avant l’harmonisation européenne — notamment les réseaux d’eau chaude industriels ou les chaufferies datant des années 1980-2000 — la référence NF 29323 garantit la compatibilité dimensionnelle sans avoir à vérifier chaque cote.

L’écartement face-to-face de 142 mm pour DN40 correspond à la série longue. Vérifier cet écartement avant commande si le remplacement se fait sur une installation existante : certaines vannes DN40 ancienne génération peuvent présenter des cotes différentes selon le fabricant d’origine.

Applications et domaines d’utilisation

La plage -10/+180 °C positionne cette vanne sur des applications que la majorité des vannes à opercule caoutchouc ne peuvent pas couvrir. Chauffage industriel haute température : circuits eau surchauffée jusqu’à +170 °C sous pression. Vapeur basse pression : 16 bar correspond à une vapeur saturée à environ 200 °C — la vanne travaille dans ses limites hautes dans ce cas, vérifier les données du fabricant pour la vapeur. Traitement des eaux : stations de pompage et filtration, compatibilité avec les agents de floculation courants. Industries chimiques : vérifier la compatibilité chimique avec les fluides process — l’inox 304 standard des sièges résiste aux milieux neutres à légèrement acides, mais pas aux chlorures à haute concentration ni aux acides forts.

En climatisation industrielle (circuits frigoporteurs eau glycolée), la température minimale de -10 °C couvre les conditions standard. Au-dessous de -10 °C, les propriétés mécaniques de la fonte GJS se dégradent — envisager des corps en acier moulé pour les applications cryogéniques.

Montage et mise en service

La tige montante exige de prévoir l’espace libre en partie supérieure lors de l’installation : pour un DN40, la course de la tige représente environ une fois et demie le DN en mm soit ~60 mm hors volant. Dans un local technique serré, cette contrainte peut imposer une vanne à tige non montante. Le volant non montant de la série 158 compense partiellement cette contrainte en restant à hauteur fixe, mais la tige elle-même dépasse vers le haut.

Avant la mise en service, les joints de brides doivent être en matériau compatible avec la température maximale du circuit : joints spiralés ou semi-métalliques pour les températures supérieures à +120 °C — les joints plats caoutchouc ou PTFE standard sont insuffisants dans cette plage haute. Le serrage des boulons en croix par étapes successives (30 %, 60 %, 100 % du couple de serrage) est impératif pour éviter la déformation du joint et les fuites à chaud.
