Vanne à Opercule Acier à Brides TRIM8 PN16 DIN Long

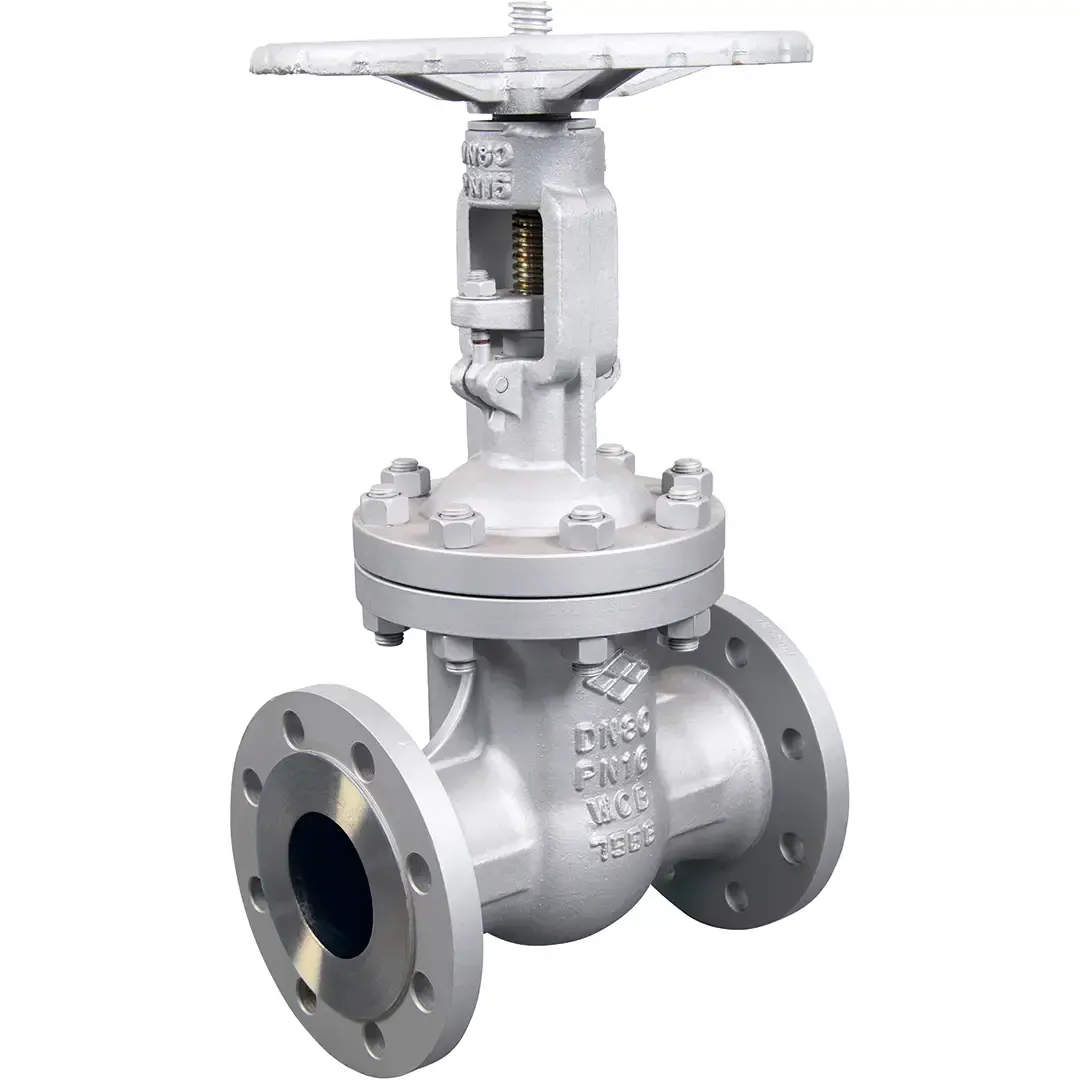

Vanne à opercule acier à brides TRIM8 PN16 — Série Sferaco 147, DN50 passage intégral

Dans les réseaux pétroliers, pétroliers ou les lignes vapeur haute température, le passage intégral n’est pas un luxe : c’est une exigence opérationnelle. Un passage rétréci génère des pertes de charge supplémentaires, des zones de turbulence où les dépôts s’accumulent, et des contraintes d’érosion localisées qui dégradent les sièges prématurément. La vanne à opercule série 147 de Sferaco est construite passage intégral — DN 50 mm de section libre — et ses sièges stellités résistent à l’usure abrasive que les vannes à sièges en acier non traité ne supportent pas sur longue durée.

La plage de température de -29 °C à +425 °C couvre un spectre que peu de robinetteries atteignent : de la cryogénie légère (GNL, propane liquide, réseaux frigorifiques industriels) aux fluides haute température (vapeur surchauffée, huiles thermiques, gasoil chaud). L’acier moulé ASTM WCB (équivalent EN 1.0619) maintient ses propriétés mécaniques sur toute cette plage, là où les fontes grises ou les aciers inoxydables austénitiques présentent des limitations spécifiques.

Construction et matériaux — détail technique

Le corps et le chapeau sont en acier moulé ASTM A216 WCB (1.0619), acier au carbone faiblement allié, utilisé depuis des décennies dans la robinetterie pétrolière et gazière. L’opercule est en acier ASTM A216 WCB revêtu inox 13Cr — le revêtement chrome 13 % durcit la surface de l’obturateur et le protège contre la corrosion des fluides hydrocarbonés et aqueux. Les sièges sont stellités : l’alliage cobalt-chrome-tungstène (Stellite) déposé par soudure sur les portées assure une dureté de surface de 40 à 50 HRC. Cette dureté élevée résiste à l’abrasion des particules en suspension et aux chocs thermiques répétés à l’ouverture/fermeture sur vapeur haute température.

La tige est montante non tournante. En manœuvre, la tige s’élève verticalement sans rotation — deux avantages directs : l’étanchéité du presse-étoupe est sollicitée en translation seulement (pas de rotation combinée qui use les garnitures plus vite), et la position de l’opercule est visuellement lisible à tout moment sur la hauteur de sortie de la tige. Un technicien voit d’un coup d’œil si la vanne est ouverte ou fermée, sans indicateur supplémentaire.

Caractéristiques techniques

Applications industrielles et secteurs concernés

La combinaison acier WCB / sièges stellités / passage intégral / -29 °C à +425 °C positionne cette vanne sur les créneaux exigeants :

• Raffinage pétrolier et pétrochimie : sectionnement de lignes hydrocarbures (brut, gasoil, naphta, fuel lourd) sous pression PN16
• Réseaux vapeur surchauffée jusqu’à +425 °C dans les centrales thermiques, usines papier, industries agroalimentaires intensives
• Distribution de gaz industriels sous pression (gaz naturel, propane, butane, gaz de synthèse)
• Transport et stockage de gasoil, fioul domestique, kérosène
• Traitement d’eau industrielle et distribution de vapeur dans les unités de process
• Installations cryogéniques légères (temperatures jusqu’à -29 °C)

Conformité dimensionnelle et interchangeabilité

L’écartement face à face de 250 mm est conforme à la norme EN 558 série 15 (DIN 3202-1 F5). Cette série est la référence pour les vannes à opercule de type “long” dans les installations industrielles. Le respect de cet écartement normalisé garantit l’interchangeabilité avec les vannes d’autres fabricants conformes à la même norme, ce qui simplifie les remplacements sur des installations existantes sans modification de la tuyauterie.

Les brides de raccordement sont dimensionnées PN10/16 selon EN 1092 / ISO 7005, standard dominant en Europe pour la robinetterie industrielle. Le perçage de brides PN16 est rétrocompatible avec les brides PN10 pour les DN courants — vérifier les tolérances pour les très grands DN.
