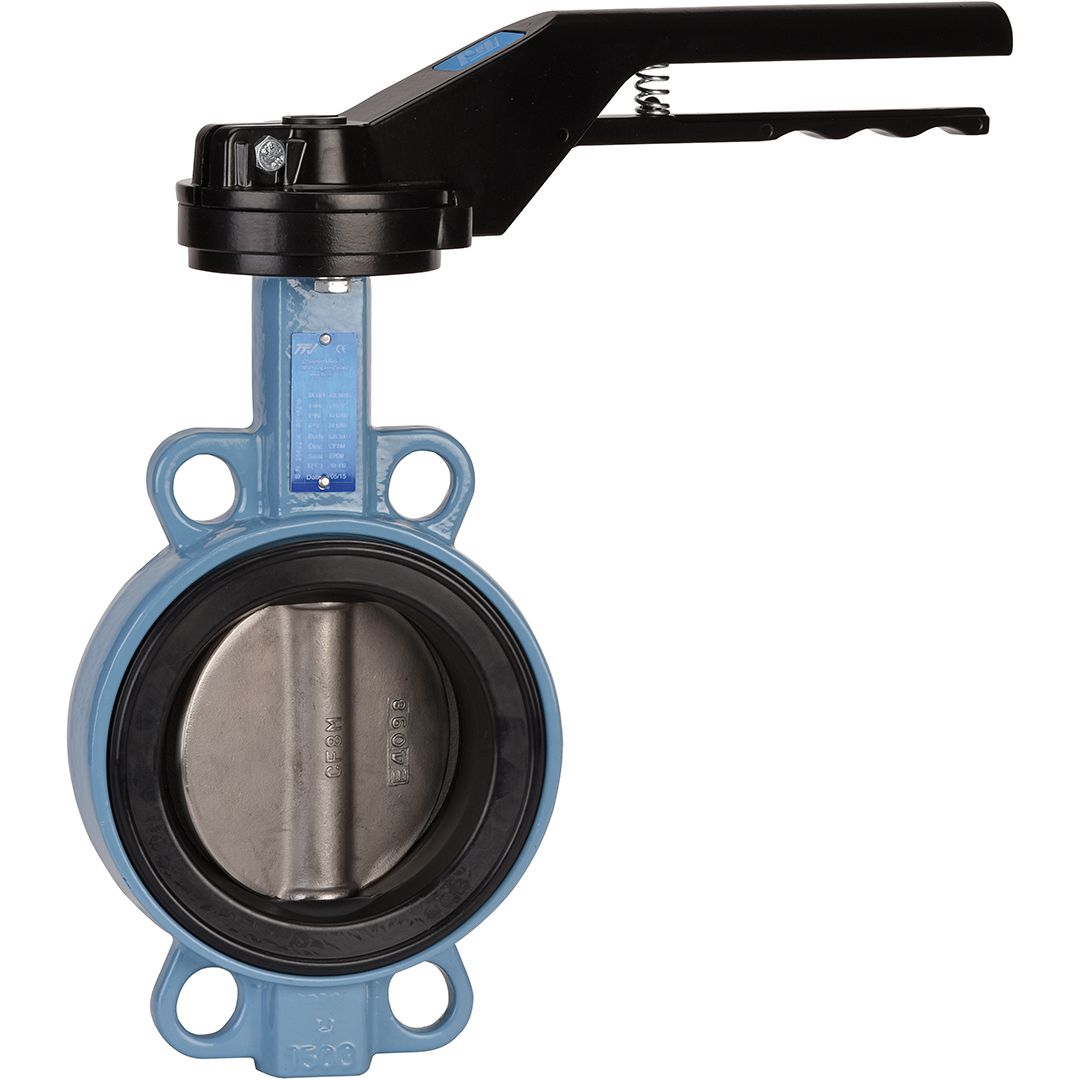

Vanne Papillon TTV Excellence Certifiée Marine Bureau Veritas, Applications Maritimes
La vanne papillon TTV Excellence certifiée Marine Bureau Veritas représente une solution technique de référence pour les applications maritimes les plus exigeantes. Spécialement conçue pour résister aux environnements corrosifs marins, elle associe un corps fonte EN GJS-500-7 avec traitement rilsanisé RAL 5024, un papillon inox CF8M et une manchette EPDM spéciale eau de mer. Cette combinaison garantit une résistance exceptionnelle à la corrosion saline et une fiabilité optimale sur tous les systèmes de bord et installations portuaires.
Conception marine renforcée et étanchéité optimisée
Cette vanne marine se distingue par son étanchéité renforcée spécialement adaptée aux contraintes de l’environnement maritime. L’axe traversant inox AISI 304 offre une robustesse supérieure face aux sollicitations mécaniques, tandis que la protection époxy de 250-300 microns résiste durablement aux embruns et à la corrosion saline. La manchette démontable en queue d’aronde facilite la maintenance en mer, essentielle pour maintenir les performances. Le col long assure une isolation thermique appréciée sur les circuits de refroidissement et les systèmes de ballast.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Type | Vanne papillon marine à oreilles de centrage |
| Série | TTV Excellence Marine |
| Corps | Fonte EN GJS-500-7, rilsanisé RAL 5024 |
| Papillon | Inox ASTM A351 CF8M |
| Manchette | EPDM spéciale eau de mer |
| Axe | Inox AISI 304, traversant anti-corrosion |
| Protection | Époxy 250-300 microns |
| Dimensions | DN32 à DN400 |
| Pression maximale | 16 bar (jusqu’à DN300) |
| Température service | -20 / +110 °C |
| Montage | Entre brides PN10/16 et Class 150 |
| Options manœuvre | Levier inox, réducteur IP65, motorisation ISO 5211 |
| Garantie | 10 ans* |
Applications marines et portuaires
Spécialement conçue pour les circuits d’eau de mer, systèmes de ballast, réseaux de refroidissement et circuits eau douce à bord des navires. Parfaitement adaptée aux installations portuaires : stations de pompage eau de mer, systèmes de traitement des eaux et réseaux d’eau saumâtre. Sa certification Bureau Veritas en fait une référence pour la marine marchande et les installations offshore.
Conseils d’Installation & Maintenance
- Installer entre brides selon les normes marines PN10/16 ou Class 150.
- Vérifier la compatibilité de la manchette EPDM avec la température et salinité de l’eau.
- Profiter de la manchette démontable pour la maintenance préventive en mer.
- Prévoir un réducteur IP65 pour les grandes dimensions ou les zones d’accès difficile.
Certifications & Conformité
Certifiée Marine Bureau Veritas pour utilisation en environnement maritime. Tests d’étanchéité selon EN 12266-1 Taux A et conforme DESP 2014/68/UE. Garantie fabricant 10 ans* témoignant de la confiance dans la qualité marine du produit. Cette certification garantit la conformité aux standards internationaux les plus exigeants.
Sécurisez vos installations marines avec la vanne papillon TTV Excellence Bureau Veritas : résistance prouvée à la corrosion saline, étanchéité renforcée et fiabilité certifiée pour tous vos systèmes maritimes critiques.
Questions fréquentes
Quelle est la composition matérielle du corps et de l’obturateur pour garantir la compatibilité en eau de mer ?
Le corps est en fonte EN GJS-500-7 avec traitement rilsanisé RAL 5024 pour la corrosion marine, tandis que le papillon est en inox CF8M. La manchette d’étanchéité est en EPDM spéciale eau de mer, garantissant une résistance optimale aux environnements salins corrosifs.
Quelles pressions nominales et applications cette vanne papillon TTV Excellence supporte-t-elle ?
La vanne est certifiée Marine Bureau Veritas et destinée aux applications maritimes exigeantes incluant les circuits de ballast, refroidissement moteur et systèmes de traitement d’eau de mer. Consultez la documentation technique complète pour les classes de pression et DN disponibles.
Quel est le délai de livraison pour cette vanne papillon certifiée ?
Les délais dépendent de la configuration et du stock. Contactez neovanne.com pour connaître les délais exacts et les modalités de commande de la vanne TTV Excellence Marine.
