1163 – Robinet à Papillon Lug Excellence ACS 4MS
À partir de 106,30 € HT
Robinet papillon série 1163 Lug Excellence ACS DN40 – 16 bar, 110°C. Fonte GS, papillon inox, EPDM ACS, oreilles taraudées, motorisable ISO 5211, 10 ans garantie.
Sélectionner votre référence
| DN | Matière | Pression Nominale (bar) | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|---|
| DN: 450 | Matière: Fonte | Pression Nominale (bar): 10 | Référence: 1163450 | Prix: 4383,00 € | Disponibilité: Demander un devis | ||
| DN: 500 | Matière: Fonte | Pression Nominale (bar): 10 | Référence: 1163500 | Prix: 5596,00 € | _delai_expedition: Demander un devis | ||
| DN: 600 | Matière: Fonte | Pression Nominale (bar): 10 | Référence: 1163600 | Prix: 8365,00 € | _delai_expedition: Demander un devis | ||
| DN: 40 | Matière: Fonte | Pression Nominale (bar): 10 | Référence: 1163040 | Prix: 106,30 € | _delai_expedition: En stock | ||
| DN: 50 | Matière: Fonte | Pression Nominale (bar): 10 | Référence: 1163050 | Prix: 106,30 € | _delai_expedition: En stock | ||
| DN: 65 | Matière: Fonte | Pression Nominale (bar): 10 | Référence: 1163065 | Prix: 119,78 € | _delai_expedition: En stock | ||
| DN: 80 | Matière: Fonte | Pression Nominale (bar): 10 | Référence: 1163080 | Prix: 145,78 € | _delai_expedition: En stock | ||
| DN: 100 | Matière: Fonte | Pression Nominale (bar): 10 | Référence: 1163100 | Prix: 171,58 € | _delai_expedition: En stock | ||
| DN: 125 | Matière: Fonte | Pression Nominale (bar): 10 | Référence: 1163125 | Prix: 225,00 € | _delai_expedition: En stock | ||
| DN: 150 | Matière: Fonte | Pression Nominale (bar): 10 | Référence: 1163150 | Prix: 271,00 € | _delai_expedition: En stock | ||
| DN: 200 | Matière: Fonte | Pression Nominale (bar): 10 | Référence: 1163200 | Prix: 497,00 € | _delai_expedition: En stock | ||
| DN: 200 | Matière: Fonte | Pression Nominale (bar): 16 | Référence: 1163201 | Prix: 497,00 € | _delai_expedition: En stock | ||
| DN: 250 | Matière: Fonte | Pression Nominale (bar): 10 | Référence: 1163250 | Prix: 714,00 € | _delai_expedition: En stock | ||
| DN: 250 | Matière: Fonte | Pression Nominale (bar): 16 | Référence: 1163251 | Prix: 714,00 € | _delai_expedition: En stock | ||
| DN: 300 | Matière: Fonte | Pression Nominale (bar): 10 | Référence: 1163300 | Prix: 1028,00 € | _delai_expedition: En stock | ||
| DN: 300 | Matière: Fonte | Pression Nominale (bar): 16 | Référence: 1163301 | Prix: 1028,00 € | _delai_expedition: En stock | ||
| DN: 350 | Matière: Fonte | Pression Nominale (bar): 10 | Référence: 1163350 | Prix: 1347,00 € | _delai_expedition: Demander un devis | ||
| DN: 400 | Matière: Fonte | Pression Nominale (bar): 10 | Référence: 1163400 | Prix: 1873,00 € | _delai_expedition: En stock |

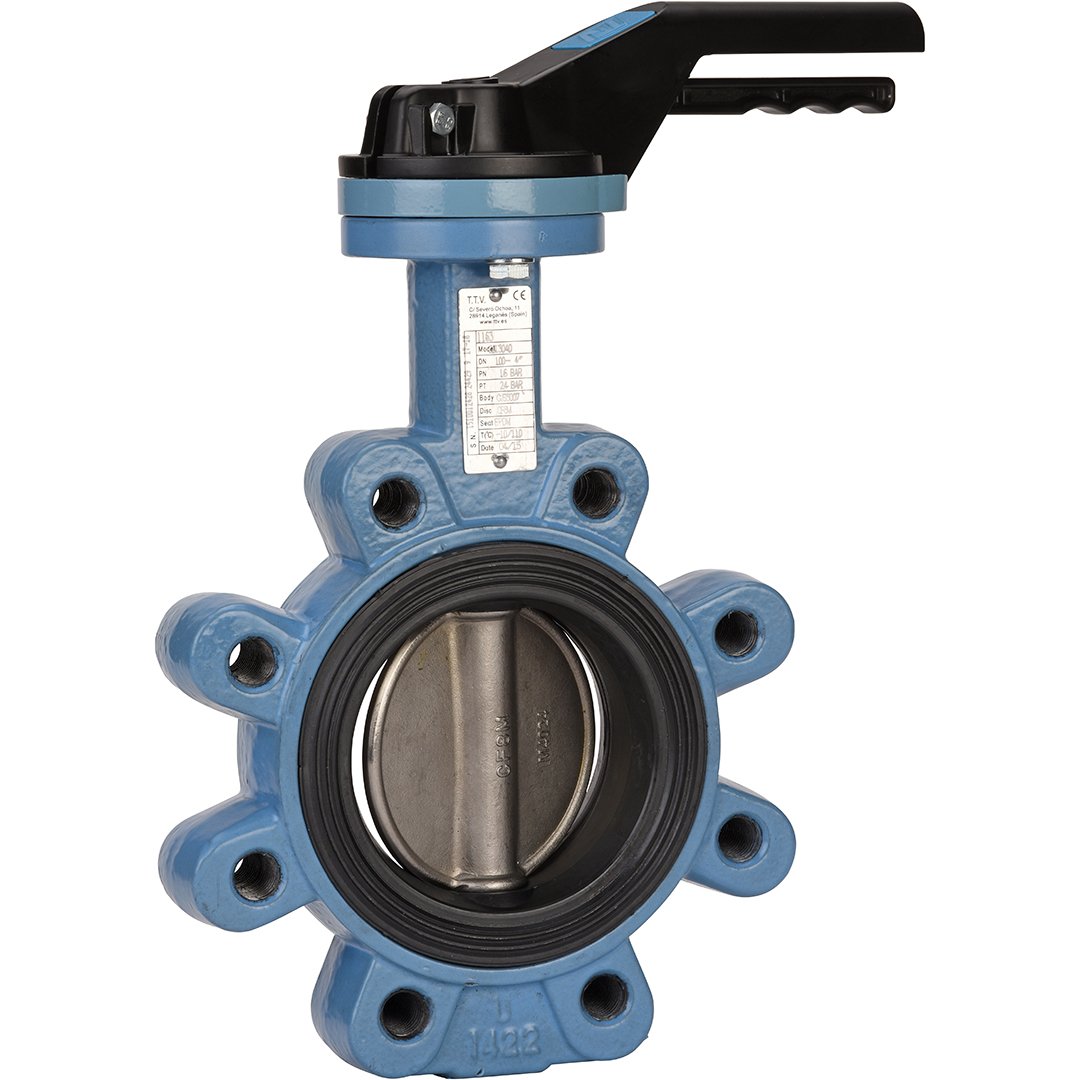

1163 – Robinet à Papillon Lug Excellence ACS 4MS DN40 – Sectionnement Eau Potable Premium Haute Durée
Le robinet à papillon série 1163 Lug Excellence révolutionne le sectionnement de l’eau potable par sa
construction fonte GS robuste et sa double certification ACS/4MS de référence. Spécialement
conçu pour les réseaux de distribution d’eau potable, chauffage urbain et climatisation, ce robinet
avec oreilles taraudées garantit un sectionnement fiable jusqu’à 16 bars et 110°C avec une durée de
vie exceptionnelle de 10 ans et une étanchéité manchette EPDM compatible tous les fluides de process.
Avantages Clés
Ce robinet se distingue par sa certification ACS/4MS double qui garantit la conformité
absolue pour le contact direct avec l’eau potable et l’eau chaude sanitaire. La construction
fonte GS (EN-GJS-400-15) offre une résistance mécanique exceptionnelle et une durabilité
remarquable dans les réseaux urbains exigeants.
Le type Lug à oreilles taraudées permet une installation simple par vissage sur les brides
standards PN10/16 sans tirants de traverse. La manchette EPDM démontable certifiée ACS
assure l’étanchéité avec tous les fluides hydrosolubles industriels (mercure, alcool, alcalins, eau de mer,
eau déminéralisée) tout en maintenant une compatibilité parfaite eau potable.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Série | 1163 – Robinet papillon Lug Excellence |
| Marque | TTV (gamme Excellence) |
| Type raccordement | Lug à oreilles taraudées |
| Corps | Fonte GS (EN-GJS-400-15) |
| Papillon | Inox (jusqu’au DN100) |
| Manchette | EPDM démontable certifiée ACS |
| Certifications | ACS + 4MS – eau potable |
| Diamètre nominal | DN40 (gamme DN40 à DN600) |
| Pression de service (PS) | 16 bar (PN10/16) |
| Température de service | -20°C à +110°C |
| Écartement face à face | 33 mm (compacité optimale) |
| Raccordement | Entre brides PN10/16 |
| Commande | Levier rouge cadenassable |
| Motorisation | Platine ISO 5211 optional |
| Revêtement | Peinture époxy RAL 5012 |
| Durée de garantie | 10 ans exceptionnelle |
Certification ACS/4MS Absolue
La double certification ACS (Attestation de Conformité Sanitaire) et 4MS garantit la
conformité aux normes les plus strictes de l’eau potable française et européenne. Cette double homologation
certifie que tous les matériaux en contact avec l’eau (fonte GS, inox, EPDM) répondent aux exigences
réglementaires les plus sévères pour la santé publique.
Type Lug Oreilles Taraudées
La configuration Lug avec oreilles taraudées révolutionne l’installation en éliminant les
tirants de traverse. Le vissage direct dans les brides permet :
- Installation simplifiée : Montage direct sans équipement spécialisé
- Flexibilité positionnement : Orientation libre sans contrainte
- Compacité optimale : Encombrement réduit dans les espaces urbains
- Maintenance facilitée : Démontage sans retrait de tirants
Applications Eau Potable Premium
Le robinet série 1163 trouve son application critique dans les réseaux d’eau potable et chauffage
les plus exigeants :
- Réseaux distribution urbaine : Sectionnement eau potable chauffage collectif
- Sanitaire : Isolation circuits eau chaude sanitaire bouclage
- Génie climatique : Contrôle circuits refroidissement et chauffage
- Industries alimentaires : Compatibilité eaux spéciales et fluides process
- Usines de traitement : Eau déminéralisée et fluides réactifs
Construction Fonte GS Exceptionnelle
La fonte GS (Graphite Sphéroïdal) EN-GJS-400-15 offre une résistance mécanique supérieure
à la fonte traditionnelle avec une excellente protection contre la corrosion. Le revêtement époxy RAL 5012
offre une protection chimique supplémentaire dans les environnements urbains agressifs.
Compatibilité Fluides Polyvalente
La manchette EPDM certifiée ACS assure l’étanchéité avec une large gamme de fluides
industriels tout en maintenant la certification eau potable. Cette polyvalence autorise l’utilisation sur :
- Eau froide/chaude : Réseaux standard chauffage climatisation
- Eau potable : Distribution eau froide sanitaire
- Fluides spéciaux : Mercure, alcool, lait de chaux, alcalins
- Eau de mer : Installations côtières et dessalement
- Eau déminéralisée : Process industriels sensibles
Guide d’Installation Lug Simplifié
L’installation par oreilles taraudées s’effectue en vissage direct sur les brides.
L’absence de tirants traverse facilite drastiquement le montage sur les réseaux urbains complexes.
Points critiques d’installation Lug :
- Vérifier le filetage des oreilles brides (M16 ou M20 selon DN)
- Utiliser joints d’étanchéité de bride compatibles PN10/16
- Respecter le sens d’écoulement indiqué par la flèche
- Serrer les vis d’oreilles de manière croisée pour équilibre
- Vérifier l’étanchéité parfaite avant mise en service.
Manchette EPDM Démontable
La manchette EPDM démontable certifiée ACS révolutionne la maintenance en permettant
le remplacement sans démontage complet du robinet. Cette conception facilite l’accès et le nettoyage
des surfaces internes, essentiel pour maintenir la conformité sanitaire. Disponible en manchette papillon DIN 3202 F4 ou manchette d’écartement fonte NF29323 selon les besoins de compatibilité.
Durée de Garantie Exceptionnelle
La garantie fabricant de 10 ans reflète la confiance absolue dans la fiabilité et
la longévité de cette gamme Excellence. Cette garantie exceptionnelle démontre l’engagement TTV
pour la qualité premium dans les réseaux d’eau potable critiques.
Optionnalité Motorisation ISO 5211
La platine ISO 5211 optional permet l’adaptation d’actionneurs pour une automatisation
future. Cette modularité garantit l’évolution progressive vers le contrôle automatisé des réseaux
sans modification de l’installation existante.
Gamme et Disponibilité
La série 1163 couvre les diamètres DN40 à DN600 pour équiper complètement les réseaux d’eau potable
urbains de toutes dimensions. La disponibilité en stock (livraison sous 1 à 3 jours) assure une
réactivité optimale pour les projets de distribution d’eau et les maintenances d’urgence.
Le robinet à papillon série 1163 Lug Excellence conjugue certification ACS/4MS absolue, robustesse
fonte GS et garantie 10 ans exceptionnelle, constituant l’investissement de référence pour le
sectionnement fiable et durable de vos réseaux d’eau potable et chauffage urbains les plus critiques.
Questions fréquentes
Quelles sont les pressions nominales disponibles et la température maximale admissible du robinet 1163 Lug Excellence ?
Le robinet supporte des pressions nominales de 10 et 16 bars avec une température maximale de 110°C, ce qui le rend adapté aux réseaux d’eau potable, chauffage urbain et climatisation.
Le raccordement Lug est-il compatible avec une installation entre brides existantes sans modification de tuyauterie ?
Oui, les oreilles taraudées (Lug) permettent un boulonnage direct entre deux brides standard, sans nécessiter de démontage de la conduite ni d’adaptateurs supplémentaires.
Quels diamètres sont disponibles et quel est le délai de livraison pour une commande du DN100 ou DN150 ?
Les diamètres disponibles vont de DN40 à DN300+. Pour connaître les délais exacts selon votre sélection, contactez neovanne.com qui gère les stocks et commandes de la série 1163 Excellence.
| DN | 100, 125, 150, 200, 250, 300, 350, 40, 400, 450, 50, 500, 600, 65, 80 |
|---|---|
| Matière | Fonte |
| Raccordement | Lug |
| Pression Nominale (bar) | 10, 16 |
| Température Mini (°C) | -10 |
| Température Maxi (°C) | 110 |
| Ecartement (mm) | 102, 33, 43, 46, 52, 56, 60, 68, 78 |
| Référence | 1163040, 1163050, 1163065, 1163080, 1163100, 1163125, 1163150, 1163200, 1163201, 1163250, 1163251, 1163300, 1163301, 1163350, 1163400, 1163450, 1163500, 1163600 |
