Description

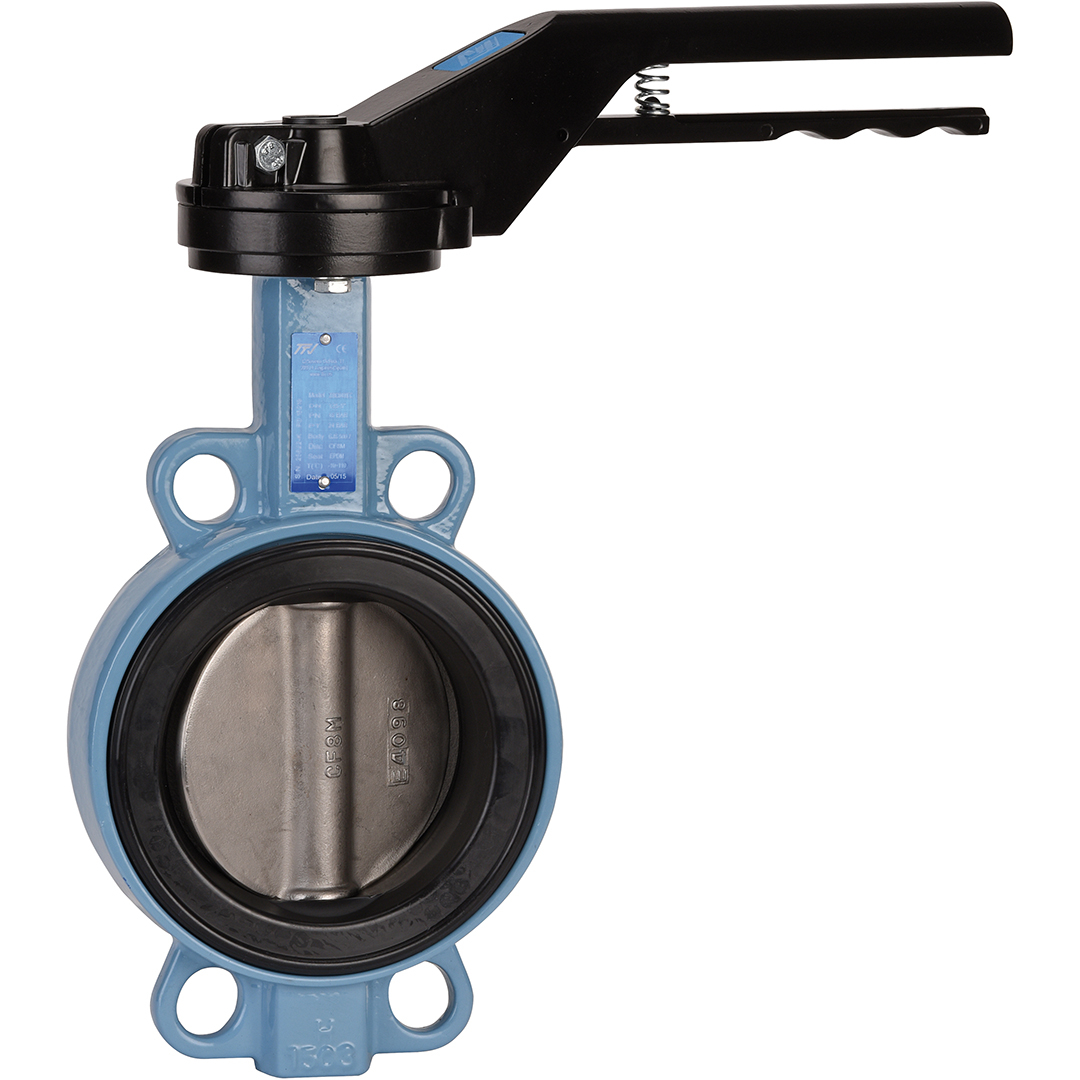

Robinet à Papillon Wafer Excellence TTV, Série 1152, Fonte/NBR Papillon Inox DN100
Le robinet à papillon série 1152 de la gamme Excellence TTV Sferaco combine une construction
fonte/inox avec manchette NBR démontable pour une utilisation industrielle polyvalente. Conçu pour
le sectionnement ou le réglage de réseaux d’hydrocarbures non aromatiques, fuel, eau, gaz naturel, graisses,
huiles, air comprimé et glycol, il offre une fiabilité exceptionnelle avec une garantie de 10 ans.
Avantages Clés
Cette vanne se distingue par sa construction hybride optimisée associant un corps en fonte
ductile EN GJS-500-7 pour la robustesse mécanique et un papillon en acier inoxydable (jusqu’au DN100)
garantissant une excellente résistance à la corrosion. La manchette NBR démontable facilite
la maintenance préventive tout en assurant une étanchéité fiable dans la plage de -10°C à +90°C.
L’installation Wafer par oreilles de centrage permet un montage simplifié entre brides sans
nécessiter de bride aval, réduisant les coûts d’installation. La conception cadenassable offre une sécurité
renforcée pour le contrôle d’accès, tandis que la certification Marine Bureau Veritas atteste
de sa fiabilité dans les environnements les plus exigeants.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Série | 1152 Excellence TTV |
| Type | Robinet à papillon Wafer (oreilles de centrage) |
| DN / NPS | 100 / 4” |
| DN plomberie | 102/114 |
| Corps | Fonte ductile EN GJS-500-7 |
| Papillon | Acier inoxydable |
| Manchette | NBR démontable |
| Pression nominale (PS) | 16 bar |
| Température de service (TS) | -10°C à +90°C |
| Écartement (Face to Face) | 52,0 mm |
| Raccordement | Entre brides PN10/16, Class 150, PN20 |
| Type de montage | Wafer (oreilles de centrage) |
| Cadenassable | Oui |
| Motorisation | Platine ISO 5211, axe carré |
| Durée de garantie | 10 ans |
Polyvalence d’Applications
Ce robinet trouve son application dans les réseaux d’hydrocarbures non aromatiques où sa
résistance chimique est essentielle, les installations de fuel industriel, les circuits d’eau de process,
les systèmes de gaz naturel, ainsi que les réseaux de graisses, huiles et glycol nécessitant un contrôle
précis des débits. Sa compatibilité avec l’air comprimé en fait également une solution adaptée aux
ap
plications pneumatiques industrielles.
Installation et Maintenance
Le montage Wafer par oreilles de centrage élimine le besoin de brides de fermeture coûteuses, permettant une intégration directe entre deux brides standards. La manchette NBR démontable facilite les interventions de maintenance sans démontage complet de la vanne, optimisant ainsi les temps d’arrêt.
La conception cadenassable offre un verrouillage sécurisé en position ouverte ou fermée, conforme aux normes de sécurité industrielles. La platine ISO 5211 permet l’adaptation rapide d’actionneurs électriques, pneumatiques ou hydrauliques selon vos besoins spécifiques.
Certifications et Conformités
La série 1152 Excellence TTV bénéficie d’une certification Marine Bureau Veritas, garantissant sa fiabilité dans les environnements marins et offshore. Elle répond aux normes industrielles les plus strictes, assurance d’une performance durable et d’une sécurité optimale pour vos installations critiques.
Demandez votre devis personnalisé auprès de nos experts NEOVANNE, nos équipes vous conseillent sur le choix optimal de votre robinet à papillon Wafer Excellence TTV pour vos applications spécifiques.
Questions fréquentes
Quels sont les fluides et gaz compatibles avec le robinet à papillon série 1152 ?
Ce robinet est homologué pour le sectionnement et réglage d’hydrocarbures non aromatiques, fuel, eau, gaz naturel, graisses, huiles, air comprimé et glycol. La joint NBR offre une excellente résistance chimique pour ces applications industrielles standard.
Quel est le diamètre nominal (DN) et la pression nominale maximale du robinet TTV Excellence série 1152 ?
Le robinet est proposé en DN100 avec une construction wafer (brides intégrées). Pour connaître la pression nominale exacte, consultez la documentation technique ou contactez notre équipe commerciale.
Quel est le délai de livraison pour une commande de robinet à papillon série 1152 ?
Consultez neovanne.com pour vérifier les stocks disponibles et les délais de livraison selon votre volume. La garantie 10 ans couvre ce produit dès réception.
