Description

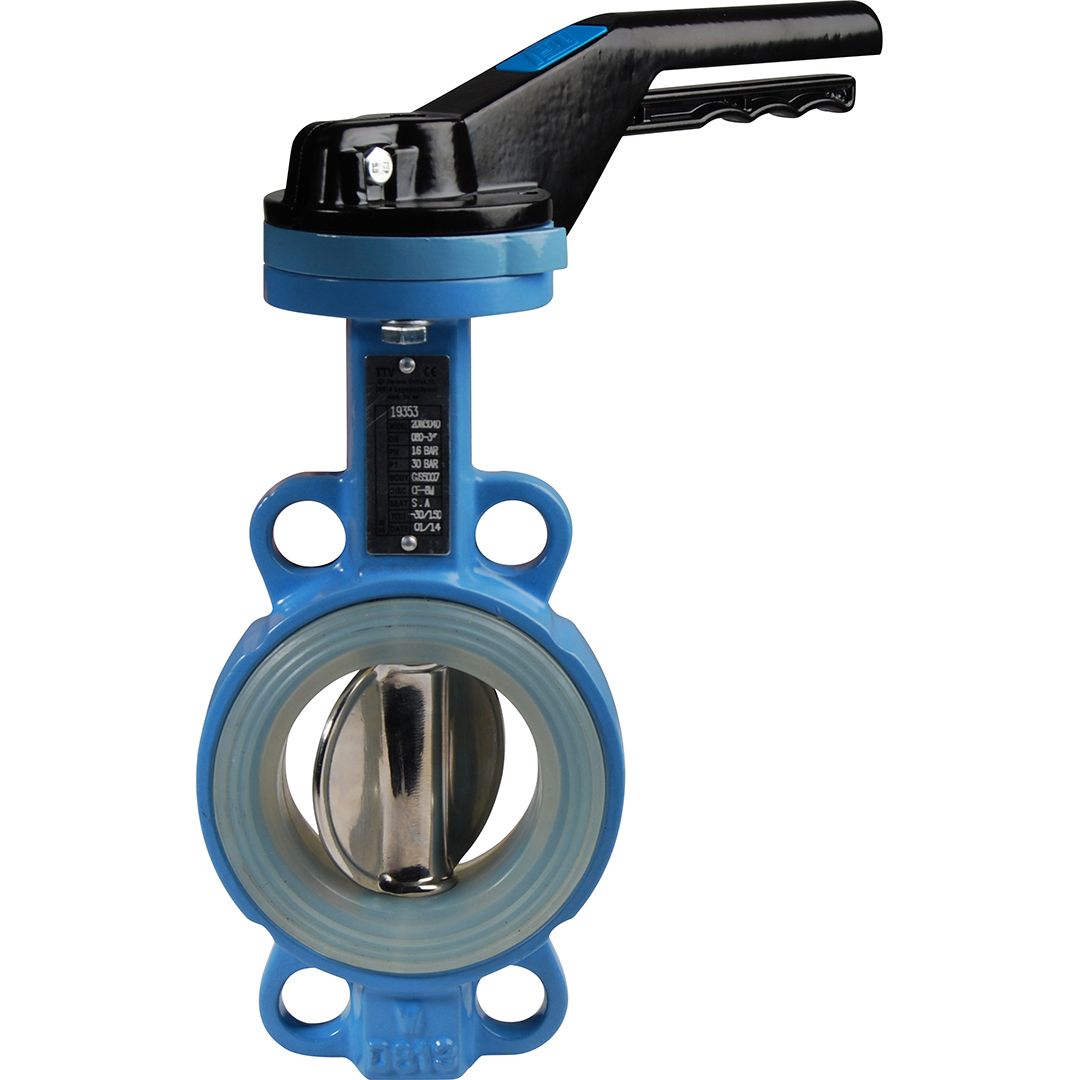

Vanne papillon TTV série 1183 : papillon inox poli, manchette silicone alimentaire
Ce robinet à papillon à oreilles de centrage de la gamme Excellence TTV de Sferaco est conçu pour les produits alimentaires : manchette en silicone alimentaire conforme FDA et CE 1935/2004, papillon inox poli. Il convient aussi à la haute température, aux huiles, aux acides et aux gaz inertes. Retrouvez toute la gamme dans nos robinets à papillon.
Construction
- Corps en fonte ductile EN GJS
- Papillon inox poli
- Manchette silicone alimentaire FDA et CE 1935/2004
- Col long pour calorifuge
- Oreilles de centrage (wafer)
- Axe traversant
- Manchette en queue d’aronde à partir du DN50, démontable
- Peinture rilsanisée RAL 5024, épaisseur 250 à 300 microns
Utilisation
- Applications : produits alimentaires, haute température, huiles, acides, air ou gaz inerte
- Température admissible Ts : -40 °C à +150 °C
- Pression maxi admissible Ps : 16 bars jusqu’au DN300 (voir les courbes de la fiche technique)
- Atmosphères explosives : ATEX zones 1 & 21 et 2 & 22 sur demande
Commande et raccordement
- Commande par levier du DN32 au DN300
- Commande possible par réducteur à volant IP65 (Réf. 1197) ou par réducteur à chaîne IP65 (Réf. 1194)
- Platine ISO 5211 et axe carré : montage direct d’un actionneur
- Options : rehausse du col de 75 mm, carré de manœuvre 30×30 mm pour clé de fontainier
- Montage entre brides PN10/16 et Class 150 (PN20)
Garantie et conformité
- Garantie fabricant 10 ans (hors défauts d’installation et d’usure)
- Manchette silicone alimentaire FDA et CE 1935/2004
- Certification Marine Bureau Veritas
- Robinet conforme à la directive PED 2014/68/UE
- Certificat matière 3.1 disponible
Les diamètres proposés sur cette page sont ceux du sélecteur ci-dessus ; la gamme du fabricant peut aller au-delà, sur demande. Les dimensions, couples de manœuvre et coefficients de débit Kv par DN figurent dans la fiche technique (onglet Fiche technique).
Questions fréquentes
Cette vanne convient-elle au contact alimentaire ?
Oui : la manchette est en silicone alimentaire conforme FDA et CE 1935/2004, et le papillon est en inox poli.
Quelles sont ses limites d’emploi ?
De -40 °C à +150 °C, et 16 bars jusqu’au DN300.
Est-ce un modèle wafer ou lug ?
C’est un modèle à oreilles de centrage (wafer), monté entre brides PN10/16 ou Class 150.
