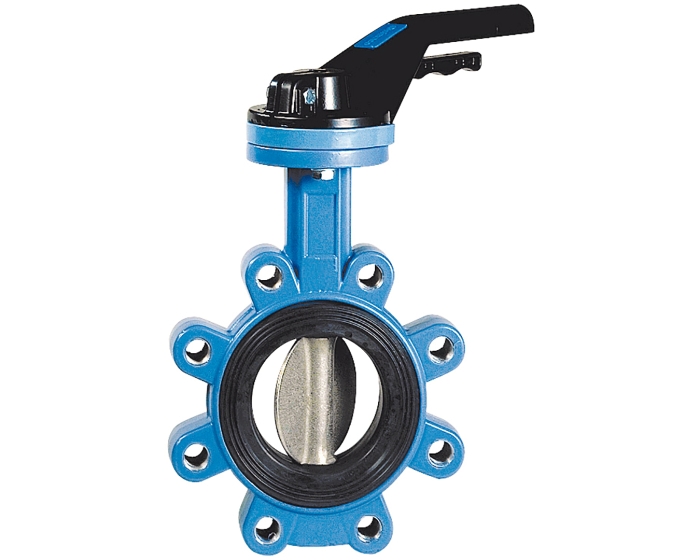

Robinet à Papillon Lug Excellence Fonte/FKM/Inox – Série 1164
À partir de 182,77 € HT
Papillon Lug série 1164 Excellence. DN40, fonte GS, manchette FKM CE1935/FDA, papillon inox, PN16, -5/+180°C, cadenassable, entre brides LUG, garantie 10 ans.
Sélectionner votre référence
| DN | Matière | Pression Nominale (bar) | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|---|
| DN: 40 | Matière: Fonte | Pression Nominale (bar): 20 | Référence: 1164049 | Prix: 182,77 € | Disponibilité: Expédition sous 5 jours | ||
| DN: 250 | Matière: Fonte | Pression Nominale (bar): 20 | Référence: 1164059 | Prix: 182,77 € | _delai_expedition: Expédition sous 5 jours | ||
| DN: 65 | Matière: Fonte | Pression Nominale (bar): 20 | Référence: 1164069 | Prix: 214,00 € | _delai_expedition: Expédition sous 5 jours | ||
| DN: 80 | Matière: Fonte | Pression Nominale (bar): 20 | Référence: 1164089 | Prix: 236,00 € | _delai_expedition: Expédition sous 5 jours | ||
| DN: 100 | Matière: Fonte | Pression Nominale (bar): 20 | Référence: 1164109 | Prix: 278,00 € | _delai_expedition: Expédition sous 5 jours | ||
| DN: 125 | Matière: Fonte | Pression Nominale (bar): 20 | Référence: 1164129 | Prix: 407,00 € | _delai_expedition: Expédition sous 5 jours | ||
| DN: 150 | Matière: Fonte | Pression Nominale (bar): 20 | Référence: 1164159 | Prix: 531,00 € | _delai_expedition: Expédition sous 5 jours | ||
| DN: 200 | Matière: Fonte | Pression Nominale (bar): 20 | Référence: 1164209 | Prix: 835,00 € | _delai_expedition: Expédition sous 5 jours | ||
| DN: 40 | Matière: Fonte | Pression Nominale (bar): 10 | Référence: 1164040 | Prix: 217,00 € | _delai_expedition: En stock | ||
| DN: 50 | Matière: Fonte | Pression Nominale (bar): 10 | Référence: 1164050 | Prix: 217,00 € | _delai_expedition: En stock | ||
| DN: 65 | Matière: Fonte | Pression Nominale (bar): 10 | Référence: 1164065 | Prix: 255,00 € | _delai_expedition: En stock | ||
| DN: 80 | Matière: Fonte | Pression Nominale (bar): 10 | Référence: 1164080 | Prix: 281,00 € | _delai_expedition: En stock | ||
| DN: 100 | Matière: Fonte | Pression Nominale (bar): 10 | Référence: 1164100 | Prix: 334,00 € | _delai_expedition: En stock | ||
| DN: 125 | Matière: Fonte | Pression Nominale (bar): 10 | Référence: 1164125 | Prix: 483,00 € | _delai_expedition: En stock | ||
| DN: 150 | Matière: Fonte | Pression Nominale (bar): 10 | Référence: 1164150 | Prix: 633,00 € | _delai_expedition: En stock | ||
| DN: 200 | Matière: Fonte | Pression Nominale (bar): 10 | Référence: 1164200 | Prix: 996,00 € | _delai_expedition: En stock | ||
| DN: 250 | Matière: Fonte | Pression Nominale (bar): 10 | Référence: 1164250 | Prix: 1724,00 € | _delai_expedition: En stock | ||
| DN: 300 | Matière: Fonte | Pression Nominale (bar): 10 | Référence: 1164300 | Prix: 2321,00 € | _delai_expedition: En stock | ||
| DN: 350 | Matière: Fonte | Pression Nominale (bar): 10 | Référence: 1164350 | Prix: 2945,00 € | _delai_expedition: Expédition sous 5 jours | ||
| DN: 400 | Matière: Fonte | Pression Nominale (bar): 10 | Référence: 1164400 | Prix: 3724,00 € | _delai_expedition: Expédition sous 5 jours |
Robinet à Papillon Lug Excellence Fonte/FKM/Inox – Série 1164 CE1935 FDA
Le robinet à papillon lug série 1164 de la gamme Excellence est la solution haut de gamme pour le contrôle des fluides industriels, alimentaires et chimiques. Avec son corps robuste en fonte GS, une manchette FKM démontable et une papillon en inox, il garantit une excellente tenue à la corrosion et une parfaite étanchéité, même face aux fluides agressifs (acides, huiles, hydrocarbures, biogaz).
Conception et avantages premium
- Corps en fonte GS : haute résistance à la pression (PN16) et à la corrosion.
- Papillon en inox : idéal pour fluides corrosifs, compatible alimentaire/agro, produits chimiques et pétroliers.
- Manchette démontable en FKM : tenue chimique supérieure, conforme CE1935/2004 et FDA pour les process alimentaires et sanitaires.
- Axe traversant inox : sécurité mécanique et longévité, adapté aux milieux exigeants.
- Oreilles taraudées type LUG pour pose entre brides PN10/16 et montage sécurisé (facilité de maintenance).
- Manette cadenassable pour sécurisation d’exploitation et protection anti-manœuvre accidentelle.
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Modèle | 1164 Excellence LUG |
| Diamètre nominal (DN) | 40 à 400 mm (1”1/2 NPS) |
| Corps | Fonte GS (sphéroïdale) |
| Papillon + axe | Inox (acier inoxydable) |
| Manchette | FKM, démontable |
| Pression de service (PS) | 16 bar (PN10/16) |
| Température de service (TS) | -5 °C à +180 °C |
| Ecartement face à face | 33 mm |
| Raccordement | Entre brides PN10/16, oreilles taraudées LUG |
| Conformité | CE1935/2004, FDA |
| Cadenassable | Oui (manette sécurité) |
| Garantie | 10 ans |
| Marque | TTV |
Applications & domaines d’utilisation
- Industries chimiques, agroalimentaires, pétrolières, biogaz, fluides techniques et sanitaires.
- Convient pour acide, glycérine, graisse, huile, essence, super, hydrocarbures, biogaz, fluides alimentaires CE1935 & FDA.
- Installations nécessitant rapidité, étanchéité et maintenance aisée (pose entre brides LUG avec clapet anti-retour inox entre brides PN10/16).
Conseils d’installation & maintenance
- Installer entre brides PN10 ou PN16, respecter l’alignement des oreilles taraudées pour étanchéité et sécurité.
- Vérifier la compatibilité chimique du FKM avec fluide transporté.
- Contrôler périodiquement l’état de la manchette et du papillon inox pour gar
antir l’étanchéité optimale.
Pourquoi choisir la série 1164 Excellence ?
Le robinet à papillon LUG Excellence 1164 de TTV combine fiabilité industrielle et conformité alimentaire. Grâce à sa fonte GS, son inox et son FKM, il résiste aux environnements les plus exigeants tout en garantissant une maintenance simplifiée. La manchette démontable, les certifications CE1935/2004 et FDA, ainsi que la garantie 10 ans en font un choix privilégié pour les applications critiques.
Contactez nos experts NEOVANNE pour dimensionner votre robinet à papillon LUG et obtenir un devis adapté à votre débit, pression et fluide. Découvrez notre gamme complète de vannes industrielles, clapets et accessoires pour vos installations.
Questions fréquentes
Quelles sont les pressions nominales disponibles et les limites de température pour ce robinet DN20 ?
Ce robinet à papillon lug série 1164 est disponible en PN 10 et PN 16. La manchette FKM garantit une utilisation jusqu’à 120°C en continu, avec une excellente tenue aux fluides agressifs (acides, hydrocarbures, biogaz).
Le raccordement lug est-il compatible avec des brides standards ISO et permet-il une installation sans démontage des conduites ?
Oui, le raccordement lug série 1164 respecte les normes ISO et se fixe directement entre deux brides existantes sans nécessiter de coupure de la tuyauterie, facilitant la maintenance et réduisant les temps d’arrêt.
Quel est le délai de livraison pour une commande de ce robinet papillon lug Excellence DN20 ?
Pour connaître les délais de livraison et passer commande, consultez neovanne.com ou contactez notre équipe commerciale qui vous fournira un devis personnalisé selon vos besoins spécifiques.
| DN | 100, 125, 150, 200, 250, 300, 350, 40, 400, 50, 65, 80 |
|---|---|
| Matière | Fonte |
| Raccordement | Lug |
| Pression Nominale (bar) | 10, 16 |
| Température Mini (°C) | -5 |
| Température Maxi (°C) | 180 |
| Ecartement (mm) | 102, 33, 43, 46, 52, 56, 60, 68, 78 |
| Référence | 1164040, 1164049, 1164050, 1164059, 1164065, 1164069, 1164080, 1164089, 1164100, 1164109, 1164125, 1164129, 1164150, 1164159, 1164200, 1164209, 1164250, 1164300, 1164350, 1164400 |
| Diamètre de tube (mm) | 20 |
