Vanne à Opercule Caoutchouc PN16 FAH DIN Long 3202-F5 ACS – Série 185
À partir de 111,36 € HT
Sélectionner votre référence
| DN | Matière | Raccordement | Pression Nominale (bar) | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|---|---|---|
| DN: 40 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 185040 | Prix: 111,36 € | Disponibilité: En stock | ||
| DN: 50 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 185050 | Prix: 123,07 € | _delai_expedition: En stock | ||
| DN: 65 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 185065 | Prix: 149,94 € | _delai_expedition: En stock | ||
| DN: 80 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 185080 | Prix: 178,88 € | _delai_expedition: En stock | ||
| DN: 100 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 185100 | Prix: 242,00 € | _delai_expedition: En stock | ||
| DN: 125 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 185125 | Prix: 297,00 € | _delai_expedition: En stock | ||
| DN: 150 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 185150 | Prix: 398,00 € | _delai_expedition: En stock | ||
| DN: 200 | Matière: Fonte | Raccordement: PN10 | Pression Nominale (bar): 16 | Référence: 185200 | Prix: 660,00 € | _delai_expedition: En stock | ||
| DN: 200 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 185201 | Prix: 660,00 € | _delai_expedition: En stock | ||
| DN: 250 | Matière: Fonte | Raccordement: PN10 | Pression Nominale (bar): 10 | Référence: 185250 | Prix: 1001,00 € | _delai_expedition: En stock | ||
| DN: 250 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 185251 | Prix: 1001,00 € | _delai_expedition: Demander un devis | ||
| DN: 300 | Matière: Fonte | Raccordement: PN10 | Pression Nominale (bar): 10 | Référence: 185300 | Prix: 1398,00 € | _delai_expedition: En stock | ||
| DN: 300 | Matière: Fonte | Raccordement: PN16 | Pression Nominale (bar): 16 | Référence: 185301 | Prix: 1398,00 € | _delai_expedition: En stock |

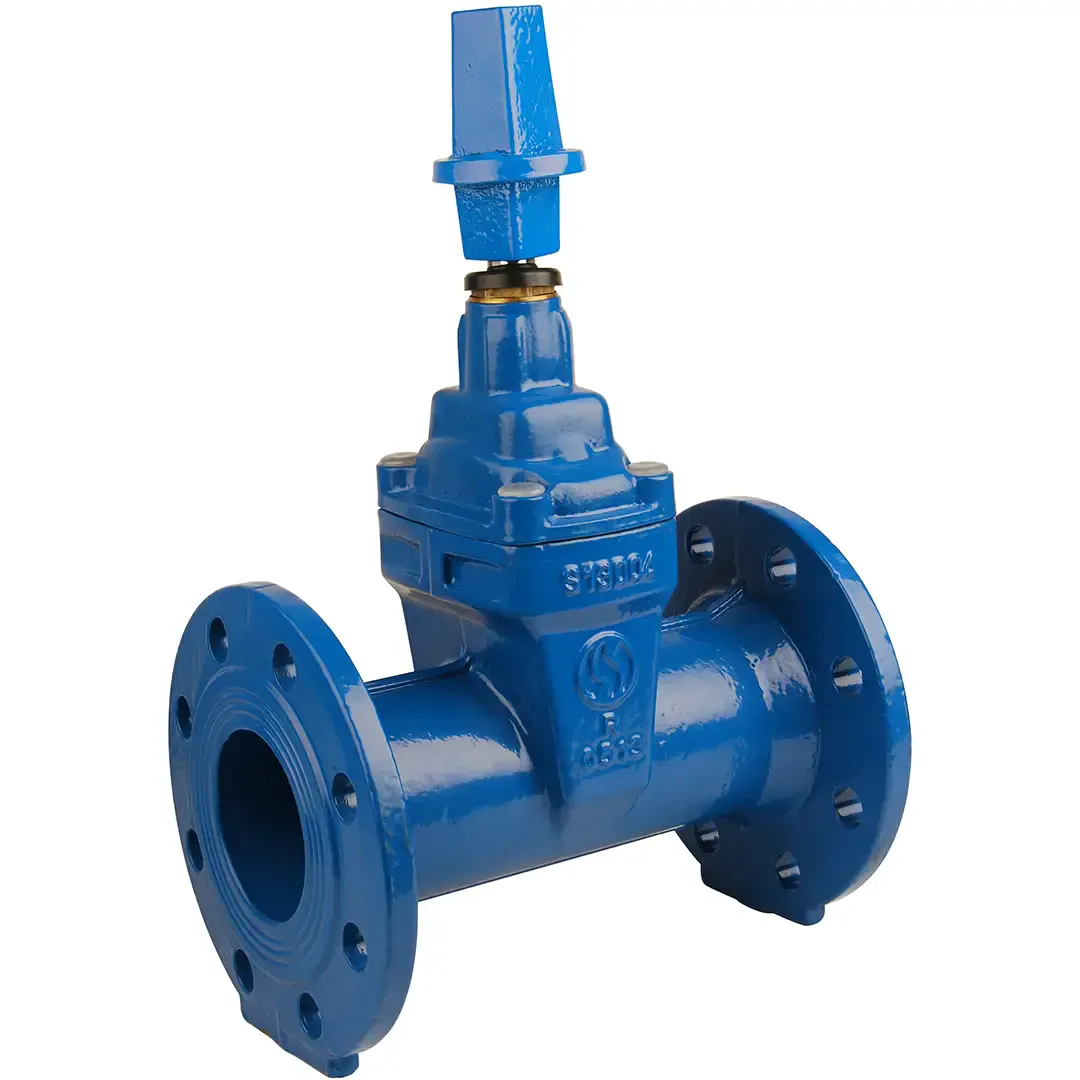

Vanne à Opercule Caoutchouc PN16 FAH DIN Long 3202-F5 ACS – Série 185 Sferaco
La vanne à opercule série 185 Sferaco est conçue pour la coupure et le contrôle des fluides dans les réseaux d’adduction, de distribution d’eau potable, le traitement et l’irrigation. Son corps robuste en fonte GS, associé à un opercule en fonte EN GJS-500-7 entièrement revêtu d’EPDM, garantit une étanchéité fiable, une grande résistance mécanique et une longévité optimale pour les installations en pression modérée, même en environnement corrosif.
Performance et conformité pour l’eau potable
Homologuée ACS et 4MS, cette vanne répond aux exigences sanitaires pour l’eau potable et s’intègre naturellement sur tous les réseaux publics ou privés. Elle est conforme aux normes DIN 3202-1 F5 (face to face 240 mm) et EN 558 série 15, ce qui facilite son remplacement et son interchangeabilité lors de la rénovation d’anciennes canalisations. Pour compléter votre installation, découvrez notre clapet anti-retour inox simple battant entre brides PN10/16 pour protéger votre réseau. La manipulation est intuitive grâce à une fermeture dans le sens antihoraire (FAH).
Caractéristiques Techniques
| Critère | Spécification |
|---|---|
| Type | Vanne à opercule caoutchouc |
| Série | 185 |
| Matériau corps | Fonte GS |
| Opercule | Fonte EN GJS-500-7 revêtu EPDM |
| Pression nominale (PN) | 16 bar |
| Température de service (TS) | -10°C à +70°C |
| Face to face | 240 mm (DIN 3202-1 F5 / EN 558 série 15) |
| Raccordement | À brides PN10/16 acier forgé |
| Sens de fermeture | Antihoraire (FAH) |
| Certifications | ACS, 4MS |
Applications & domaines d’utilisation
Parfaite pour les réseaux d’adduction/distribution d’eau potable, installations de traitement d’eau, systèmes d’irrigation, ainsi que pour toutes les applications industrielles nécessitant une conformité ACS. Elle assure la sécurité sanitaire tout en offrant une durabilité supérieure pour les solutions hydrauliques robustes en fonte.
Conseils d’Installation & Maintenance
- Monter entre brides PN10/16 avec garnitures adaptées.
- Respecter le sens de fermeture antihoraire pour la longévité de l’opercule.
- S’assurer de la compatibilité EPDM/fluides transportés notamment en irrigation ou process industriels.
- Contrôler périodiquement l’intégrité de l’opercule et l’étanchéité générale lors des opérations de maintenance sur le réseau.
Certifications & Qualité
Produit certifié ACS (Attestation de Conformité Sanitaire) et conforme à la directive européenne 4MS pour contact eau potable. Fabrication selon un contrôle qualité strict Sferaco, documentation technique et traça
bilité fournie sur demande. Nos vannes à opercule caoutchouc bénéficient d’une garantie constructeur et d’un support technique disponible pour optimiser le choix et l’intégration dans votre installation.
Avantages Clés
- Étanchéité fiable : Opercule EPDM garantit une fermeture hermétique et durable sur tous les cycles de fonctionnement
- Conformité sanitaire : Certifications ACS et 4MS pour eau potable sans risque de contamination
- Interchangéabilité : Face to face standard DIN 3202-1 F5 pour remplacer aisément les anciennes vannes
- Robustesse : Fonte GS et revêtement EPDM résistent à la corrosion en milieu humide ou traité
- Manipulation simple : Fermeture antihoraire (FAH) intuitive et manœuvre fluide
Besoin d’aide pour dimensionner votre vanne ? Consultez nos experts NEOVANNE : nous vous proposons une sélection complète de vannes à opercule, de robinetterie en fonte et d’accessoires hydrauliques adaptés à votre débit, pression et environnement. Demandez un devis ou contactez-nous pour bénéficier de conseils techniques personnalisés et de délais de livraison optimisés.
Questions fréquentes
Quelle est la pression nominale maximale supportée et pour quelles applications cette vanne est-elle certifiée ?
Cette vanne PN16 supporte une pression de service maximale de 16 bar. Elle est certifiée ACS pour l’eau potable et conçue pour l’adduction, la distribution, le traitement des eaux et l’irrigation en installations de pression modérée.
Le revêtement EPDM de l’opercule en fonte offre-t-il une étanchéité fiable pour l’eau potable et quelle est sa durée de vie ?
Oui, le revêtement EPDM garantit une étanchéité optimale et conforme aux normes eau potable (certification ACS). L’EPDM associé à la fonte EN GJS-500-7 offre une grande résistance mécanique et une longévité maximale sur les installations de distribution.
Quels sont les délais de livraison et les options de diamètre disponibles pour cette série 185 PN16 FAH ?
Les diamètres disponibles sont DN 100, 125, 150, 200, 250, 300 et plus. Pour connaître les délais précis de livraison en fonction de votre configuration et de votre quantité, contactez l’équipe commerciale de neovanne.com qui pourra vous proposer un devis personnalisé.
Produits associés
| DN | 100, 125, 150, 200, 250, 300, 40, 50, 65, 80 |
|---|---|
| Matière | Fonte |
| Ecartement (mm) | 240, 250, 270, 280, 300, 325, 350, 400, 450, 500 |
| Raccordement | Brides |
| Pression Nominale (bar) | 10, 16 |
| Température Mini (°C) | -10 |
| Température Maxi (°C) | 110 |
| Référence | 165015, 165020, 165025, 165032, 165040, 165050, 165065, 165080, 165100, 185040, 185050, 185065, 185080, 185100, 185125, 185150, 185200, 185201, 185250, 185251, 185300, 185301 |
