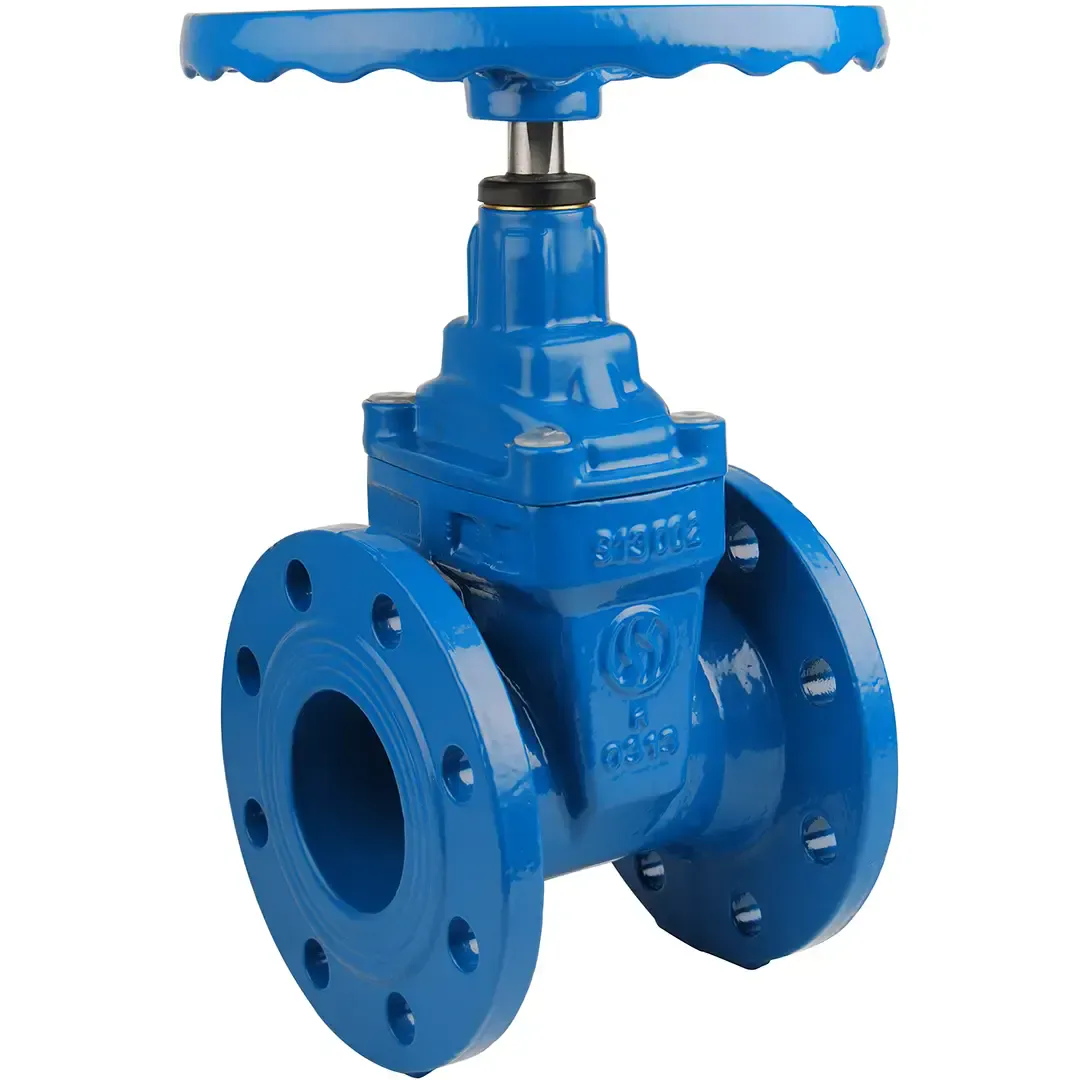

Vanne à opercule caoutchouc série 181 O-GATE — eau potable PN16 DN50 EPDM ACS

Sur les réseaux d’eau potable, l’isolement d’un tronçon ou d’un équipement nécessite une vanne à passage direct qui assure une coupure franche et une perte de charge nulle en position ouverte. La vanne à opercule série 181 O-GATE répond à cette exigence avec un opercule en fonte EN-GJS-500-7 entièrement revêtu d’EPDM — un assemblage qui garantit l’étanchéité bidiirectionnelle à PN16 tout en maintenant la conformité sanitaire pour le contact avec l’eau destinée à la consommation humaine.

La certification ACS (Attestation de Conformité Sanitaire) est le point de départ. Sans elle, une vanne ne peut légalement intégrer un réseau d’eau potable en France. La série 181 est certifiée ACS et répond également aux exigences 4MS — le cadre harmonisé européen pour les matériaux en contact avec l’eau potable (France, Allemagne, Pays-Bas, Royaume-Uni). Ces deux certifications ensemble couvrent les marchés de distribution publique, les collectivités, les stations de traitement et les réseaux d’irrigation alimentaires.

Caractéristiques techniques — DN50 PN16

Construction et matériaux

Le corps en fonte GS (fonte à graphite sphéroïdal, équivalent EN-GJS) offre une résistance mécanique supérieure à la fonte grise classique — allongement à la rupture typiquement supérieur à 5 %, ce qui lui confère une tolérance aux chocs et aux surtensions de pression que la fonte grise ne peut pas assurer. Sur un réseau municipal, où les coups de bélier sont courants lors des manœuvres rapides, ce matériau représente une marge de sécurité réelle.

L’opercule en EN-GJS-500-7 entièrement encapsulé d’EPDM assure l’étanchéité au siège sans contact métal-métal. L’EPDM résiste à la chloration à des taux jusqu’à 2 mg/L de chlore résiduel, compatible avec les niveaux réglementaires en eau potable française (maximum 0,3 mg/L en distribution, jusqu’à 0,5 mg/L en sortie de station). Sa plage de température -10/+70 °C couvre les installations extérieures en climat tempéré comme les locaux techniques chauffés.

Écartement court DIN 3202-F4 — intégration dans l’existant

L’écartement face-to-face de 150 mm pour un DN50 correspond à la série courte DIN 3202-F4, normalisée EN 558 série 14. Cette cote est la référence pour le remplacement d’anciennes vannes fonte sur les réseaux de distribution publique existants : l’interchangeabilité est garantie sans modification de la tuyauterie adjacente. Pour les chantiers de réhabilitation de réseaux, c’est un critère de sélection majeur — il évite les adaptations coûteuses.

Le raccordement en bride PN10/16 est compatible avec les brides plates et à collerette. La pression de service maximale est PN16 — les réseaux de distribution d’eau potable fonctionnent généralement entre 4 et 8 bar, ce qui laisse une marge confortable. Pour les réseaux à haute pression (zones de basse altitude avec pression statique élevée), vérifier que la pression réelle ne dépasse pas 16 bar en statique.

Applications typiques

La vanne 181 O-GATE DN50 couvre les besoins d’isolement sur diamètre nominal 50 dans de nombreux contextes : réseaux de distribution d’eau potable municipaux et intercommunaux, stations de traitement et de pompage, systèmes d’irrigation agricole sous pression, installations sanitaires collectives (EHPAD, hôtels, établissements scolaires), réseaux de sprinklers incendie en zone eau potable partagée. La certification ACS et la conformité 4MS permettent une mise en service sans procédure d’autorisation spécifique pour le contact alimentaire.

Sur les réseaux d’adduction d’eau potable gérés par des collectivités ou des délégataires de service public, la traçabilité des matériaux est une exigence du cahier des charges. Les vannes ACS répondent directement à cette exigence sans documentation supplémentaire à constituer.

Montage et maintenance

L’installation requiert de respecter scrupuleusement l’écartement de 150 mm face-to-face — un défaut d’alignement de quelques millimètres peut contraindre l’opercule et compromettre l’étanchéité. Les boulons de brides doivent être serrés en étoile par passes successives pour assurer un contact uniforme du joint de bride. Le sens de fermeture FSH (sens horaire vu depuis le volant) est conforme aux standards industriels français — former les opérateurs sur ce point évite les mauvaises manœuvres.

La maintenance de l’opercule EPDM doit être planifiée tous les 5 à 10 ans selon la qualité de l’eau véhiculée. Un eau fortement chlorée ou à pH bas (< 6,5) accélère le vieillissement de l'élastomère. En présence de désinfectant UV ou de chloramines, vérifier la compatibilité chimique au-delà des spécifications standard. Le remplacement de l'opercule se fait sur site après coupure et dépressurisaton — prévoir un jeu de pièces de rechange pour les réseaux critiques.
