Description

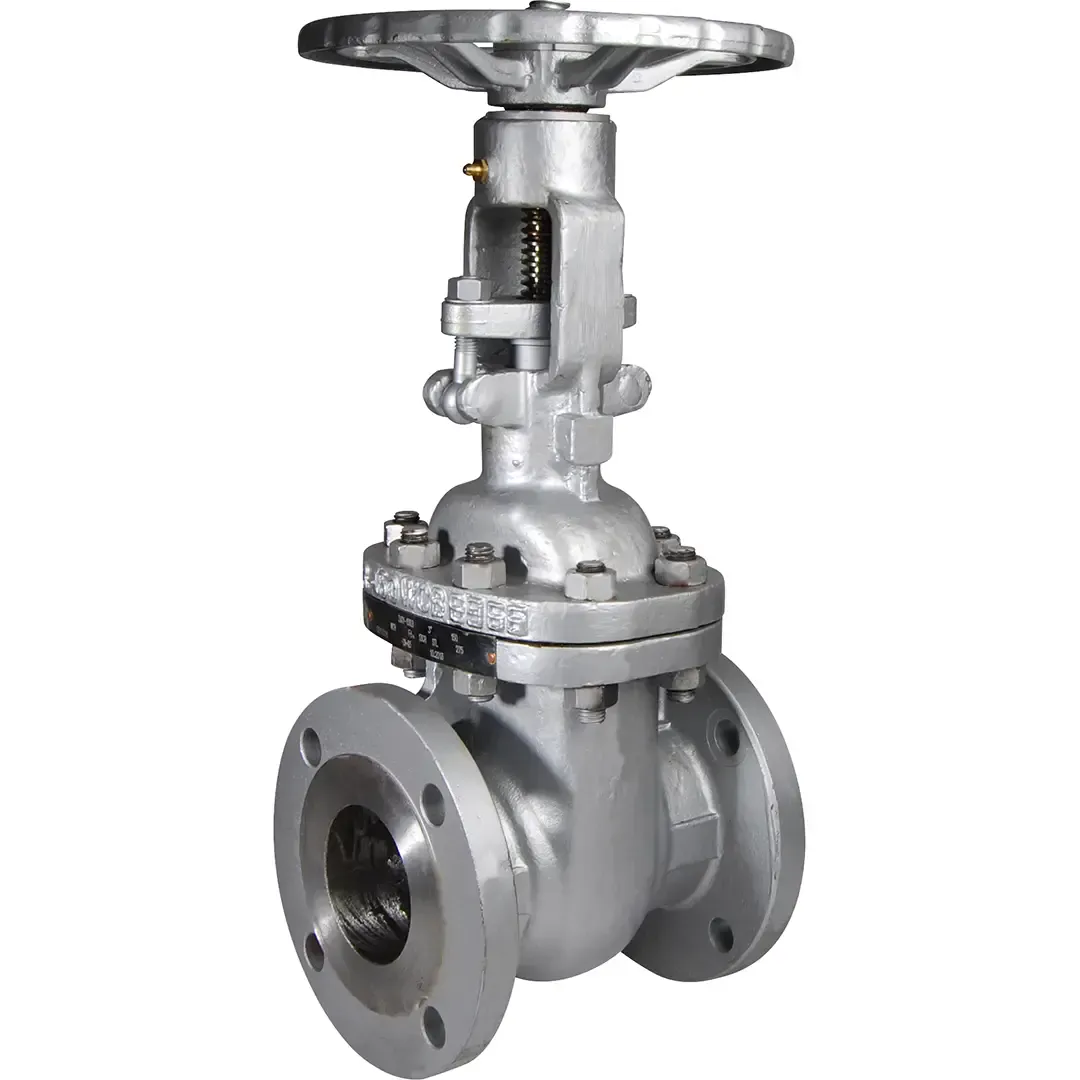

Vanne à opercule acier Class 150 TRIM8, sectionnement fiable sur hydrocarbures, vapeur et gaz
Sur les circuits pétroliers, pétrochimiques et vapeur haute température, la combinaison pression + fluide agressif + température élevée met rapidement hors service les organes de robinetterie mal spécifiés. Un siège qui s’use, un opercule qui se dégrade, un presse-étoupe graphite mal dimensionné, et c’est une fuite sur fluide dangereux. La vanne à opercule série 143 de Sferaco répond à ces contraintes avec un corps acier moulé ASTM A216 WCB, des sièges stellités TRIM 8 (Stellite Gr.6) et un raccordement brides RF Class 150 (PN20), pour une utilisation de -29°C à +425°C.
Le TRIM 8, revêtement Stellite Gr.6 sur sièges en acier ASTM A105, est la référence standard dans l’industrie pétrolière pour les vannes soumises à des fluides abrasifs, à haute température ou présentant un risque d’érosion. Le Stellite est un alliage cobalt-chrome à haute dureté (typiquement 38 à 45 HRC) qui résiste à l’abrasion, au galling et aux attaques chimiques bien au-delà de ce qu’un siège inox standard peut offrir. C’est pour cette raison que TRIM 8 est spécifié dans les projets pétroliers et pétrochimiques comme référence d’étanchéité longue durée.
Construction : passage intégral, opercule flexible, tige montante non tournante
Le passage intégral de 51 mm sur DN50 garantit l’absence de rétrécissement de section entre la tuyauterie et la vanne. La perte de charge à pleine ouverture est quasi nulle, impératif sur les lignes de transfert d’hydrocarbures où toute résistance supplémentaire affecte le rendement de la pompe. L’opercule en acier WCB revêtu inox 13% Cr est une pièce flexible à une lèvre, ce qui lui permet de s’adapter aux légères imperfections de siège et d’assurer une étanchéité métal-métal fiable même après de nombreuses manœuvres.
La tige est montante non tournante : elle monte verticalement à l’ouverture sans rotation. Ce design protège les filets de tige de l’usure par frottement rotatif, augmente la durée de vie du presse-étoupe et permet de visualiser instantanément la position ouverte/fermée. Le presse-étoupe à bague de graphite flexible convient parfaitement aux applications haute température et vapeur.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Série | 143 Sferaco |
| Classe de pression | Class 150 (PN20) |
| Température de service | -29°C à +425°C |
| Matériau corps | Acier moulé ASTM A216 WCB |
| Matériau opercule | Acier WCB revêtu Inox 13% Cr (flexible) |
| Matériau sièges | Acier ASTM A105 + Stellite Gr.6 (TRIM 8) |
| Matériau tige | Acier inoxydable 13% Cr |
| Presse-étoupe | Graphite flexible |
| Type de raccordement | Brides RF (Raised Face) Class 150 |
| Type de tige | Montante non tournante |
| Norme de face-à-face | ASME B16.10 |
| Norme brides | ASME B16.5 |
Le TRIM 8 : pourquoi Stellite sur les sièges
Le TRIM désigne la combinaison des matériaux internes d’une vanne, sièges, opercule, tige, selon la classification API 600 / ASME B16.34. Le TRIM 8 correspond spécifiquement à des sièges et faces d’étanchéité revêtus de Stellite Gr.6 (alliage Co-Cr-W). Ce revêtement est appliqué par rechargement (hard-facing) sur l’acier de base, assurant une liaison métallurgique avec le substrat.
Le Stellite Gr.6 présente une dureté de 38 à 45 HRC, une résistance à l’abrasion élevée par les particules solides en suspension dans les hydrocarbures, et une excellente résistance au galling, phénomène de grippage métal-métal qui détruit les sièges non traités lors des manœuvres à haute pression. La température de service jusqu’à +425°C place cette vanne dans la plage de travail de nombreux procédés pétroliers (distillation atmosphérique, traitement thermique, vapeur haute pression).
Domaines d’application typiques
| Application | Fluide | Température typique |
|---|---|---|
| Lignes de transfert brut | Pétrole brut | Ambiante à +120°C |
| Circuits vapeur procédé | Vapeur saturée/surchauffée | +150°C à +350°C |
| Circuits gaz naturel | Gaz sec ou condensat | -20°C à +100°C |
| Distillation atmosphérique | Coupes pétrolières légères | +200°C à +400°C |
| Lignes fuel lourd | HFO, bitume fluidifié | +80°C à +200°C |
| Circuits utilities raffinage | Eau de chaudière, condensats | +150°C à +250°C |
Norme API 600 et traçabilité matière
La série 143 est construite en conformité avec les exigences de l’API 600 (vannes à opercule acier boulonnées en construction vissée). Cette norme impose des exigences strictes sur les épaisseurs minimales de paroi, la traçabilité des matières par certificats 3.1 (EN 10204), les essais d’étanchéité siège et corps, et les tolérances dimensionnelles face-à-face. Sur les projets EPC (Engineering, Procurement, Construction) pour l’industrie pétrolière, la conformité API 600 est généralement une exigence contractuelle non négociable.
La bride RF (Raised Face) Class 150 est dimensionnée selon ASME B16.5, standard universellement adopté dans les projets internationaux. Elle accepte les joints spiralés (Spiral Wound Gasket) ou les joints plats selon la pression et la température de service, le type de joint est défini par le cahier des charges de tuyauterie du projet.
Questions fréquentes
Quelle est la différence entre TRIM 8 et TRIM 12 sur les vannes à opercule acier ?
Le TRIM 8 correspond à des sièges ASTM A105 revêtus Stellite Gr.6 avec un opercule en acier WCB revêtu inox 13% Cr. Le TRIM 12 utilise des sièges et opercule entièrement en inox austénitique AISI 316 sans revêtement Stellite. Le TRIM 8 est préféré pour les fluides abrasifs et les hautes températures où la dureté Stellite protège contre l’érosion et le galling. Le TRIM 12 est utilisé en service corrosif non abrasif (acides dilués, eau de mer) où l’austénite AISI 316 offre une meilleure résistance chimique que le Stellite cobalt-chrome.
Cette vanne Class 150 est-elle directement interchangeable avec une vanne PN20 européenne ?
Class 150 et PN20 sont des classes de pression numériquement proches (20 bar) mais les normes de brides sont différentes : ASME B16.5 pour le Class 150 américain, EN 1092 pour le PN20 européen. Les diamètres de perçage et les dimensions de brides ne sont pas identiques, un adaptateur de bride est nécessaire pour raccorder une vanne ASME B16.5 Class 150 sur une bride EN 1092 PN20, même en DN identique. Vérifier toujours le standard de brides en vigueur sur l’installation avant commande.
Quel type de joint utiliser sur les brides RF Class 150 de cette vanne ?
Pour une bride RF (Raised Face) Class 150 selon ASME B16.5, le joint standard est le joint spiralé SWG (Spiral Wound Gasket) avec bague centreuse et bague de remplissage, référence ASME B16.20. En service vapeur ou hydrocarbures chauds, le remplissage graphite flexible est recommandé. Pour les applications cryogéniques ou en présence d’hydrogène, un remplissage PTFE ou acier inoxydable pur est à considérer. Les joints plats en fibres comprimées sont acceptables pour les pressions basses à température ambiante, mais déconseillés au-delà de 200°C sur fluides hydrocarbures.
