Vanne à Opercule Acier à Brides Class300 TRIM8 PN50
À partir de 460,00 € HT
Sélectionner votre référence
| DN | Référence | Prix | Quantité | Disponibilité | Ajouter au chariot |
|---|---|---|---|---|---|
| DN: 350 | Référence: 144350 | Prix: 11142,00 € | Disponibilité: En stock | ||
| DN: 50 | Référence: 144050 | Prix: 460,00 € | _delai_expedition: En stock | ||
| DN: 80 | Référence: 144080 | Prix: 788,00 € | _delai_expedition: En stock | ||
| DN: 100 | Référence: 144100 | Prix: 1090,00 € | _delai_expedition: En stock | ||
| DN: 150 | Référence: 144150 | Prix: 1947,00 € | _delai_expedition: En stock | ||
| DN: 200 | Référence: 144200 | Prix: 3205,00 € | _delai_expedition: En stock | ||
| DN: 250 | Référence: 144250 | Prix: 4601,00 € | _delai_expedition: En stock | ||
| DN: 300 | Référence: 144300 | Prix: 7178,00 € | _delai_expedition: En stock |

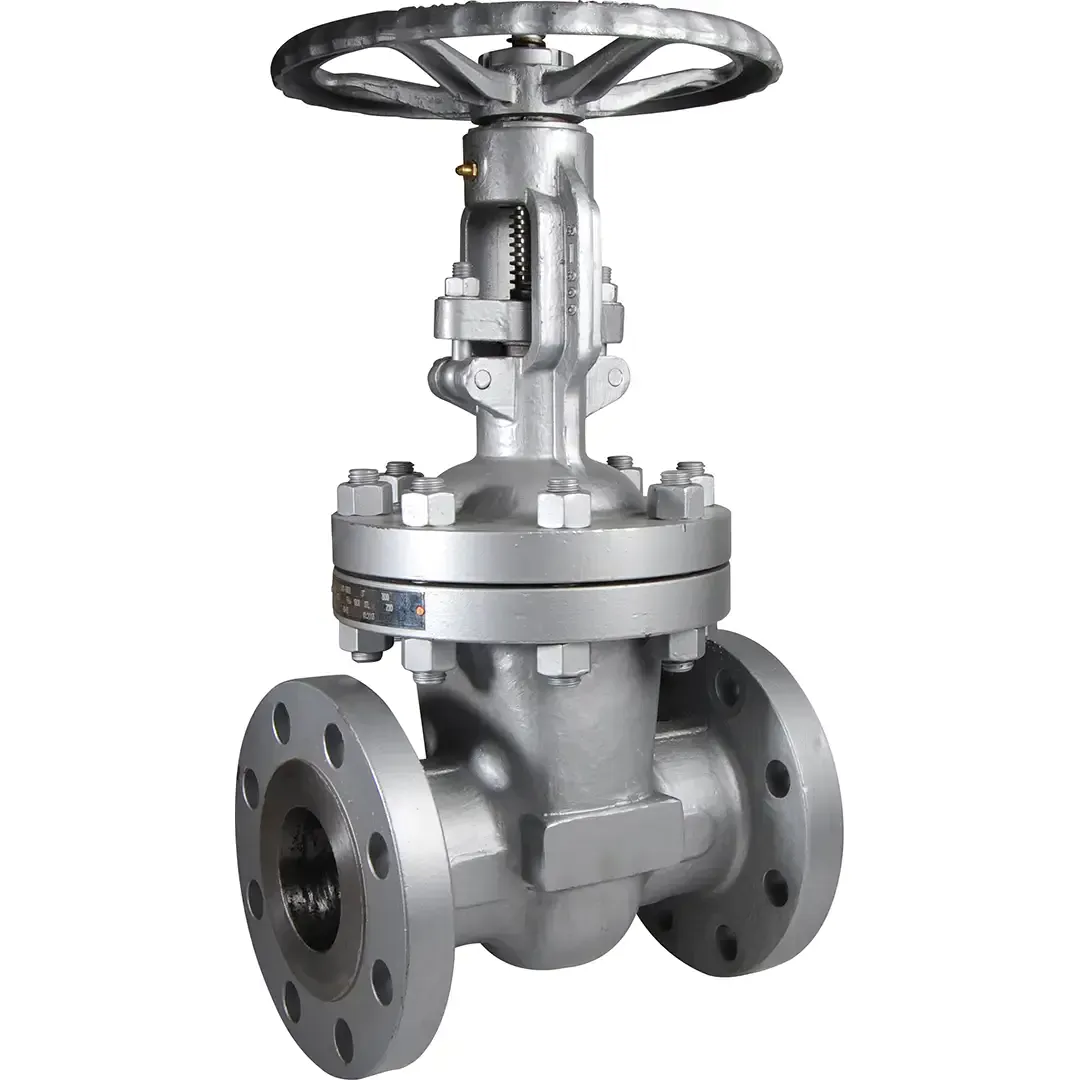

Vanne à Opercule Acier à Brides Class300 TRIM8 PN50 – Série 144
La vanne à opercule série 144 de Sferaco est conçue pour le sectionnement et le contrôle des fluides dans les industries pétrolières, pétrochimiques et autres applications industrielles exigeantes. Fabriquée en acier moulé ASTM WCB (1.0619) avec un passage intégral et des sièges stellités TRIM 8, cette vanne assure une excellente résistance à la corrosion et à l’usure, tout en garantissant une étanchéité fiable dans des conditions de haute pression.
Caractéristiques Techniques
- Type : Vanne à opercule à passage intégral
- Série : 144
- Matériau du corps : Acier moulé WCB (1.0619)
- Opercule : Acier ASTM A216 WCB revêtu inox 13Cr
- Siège : Stellités pour une résistance accrue à l’usure
- TRIM : 8 (1/2 stellite, sièges stellités)
- Raccordement : À brides RF Class 300 (PN50)
- Pression de service (PS) : 50 bar
- Température de service (TS) : -29°C à +425°C
- Diamètre de passage : 51 mm (passage intégral)
- Écartement face à face : 216 mm (conforme EN 558 Série 4, ASME B16.10)
- Tige : Montante non tournante
Construction et Fonctionnalités
- Chapeau boulonné facilitant la maintenance
- Presse-étoupe en graphite pour une étanchéité optimale
- Joint de chapeau inox/graphite
- Volant de manœuvre fixe non montant
- Opercule 1 pièce flexible
- Tige montante non tournante pour une indication claire de la position
Applications Recommandées
- Réseaux d’eau industrielle
- Transport et distribution de gasoil
- Applications vapeur haute pression
- Industries pétrochimiques
- Industries pétrolières
- Réseaux de gaz
Certifications et Conformité
- Directive 97/23/CE : Catégorie de risque III – Module H
- Compatible ATEX Groupe II, catégorie 2G/2D pour zones 1, 21, 2 et 22
- Certification NACE MR0175 pour environnements H2S
- Sécurité Feu (Fire-Safe) selon normes API
- Tests selon la norme API 598
- Certificat matière 3.1 disponible sur demande.
Une vanne à opercule robuste et fiable, certifiée pour les applications industrielles les plus exigeantes, alliant performance, sécurité et durabilité. Cette vanne peut être équipée d’accessoires complémentaires tels qu’un clapet anti-retour acier A216 WCB à brides ou un filtre à tamis en Y acier A216 WCB pour optimiser la protection et la qualité du fluide transporté.
Questions fréquentes
Quelles sont les plages de diamètres disponibles et la pression nominale maximale de cette vanne ?
La vanne est proposée en 6 diamètres nominaux (DN 51, 102, 152, 203, 254, 305 mm) avec une pression nominale de PN 50 bar, adaptée aux raccordements à brides CLASS 300 en acier moulé ASTM WCB.
Pourquoi choisir les sièges TRIM 8 stellités pour les applications pétrolières et pétrochimiques ?
Les sièges stellités TRIM 8 offrent une résistance supérieure à la corrosion, à l’érosion et à l’usure, garantissant une étanchéité fiable et durable même dans les environnements agressifs avec fluides corrosifs ou abrasifs.
Quels sont les délais de livraison pour cette vanne et comment passer commande ?
Pour connaître les délais spécifiques selon votre DN et quantité, consultez directement neovanne.com ou contactez notre équipe commerciale B2B qui confirmera la disponibilité et les conditions de livraison.
| DN | 100, 150, 200, 250, 300, 350, 50, 80 |
|---|---|
| Matière | Acier |
| Ecartement (mm) | 216, 283, 305, 403, 419, 457, 502 |
| Raccordement | Brides, CLASS 300 PN50 |
| Diamètre de passage (mm) | 102, 152, 203, 254, 305, 51, 76 |
| Pression Nominale (bar) | 50 |
| Température Mini (°C) | -29 |
| Référence | 144050, 144080, 144100, 144150, 144200, 144250, 144300, 144350, 1450304, 1450305, 1450406, 1450507, 1450508, 1450509, 1450608, 1450609, 1454304, 1454305, 1454405, 1454406, 1454506, 1454507, 1454508, 1454608, 1454609 |
